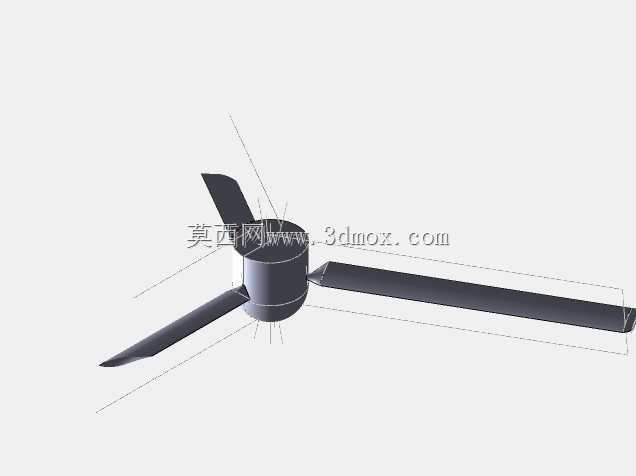

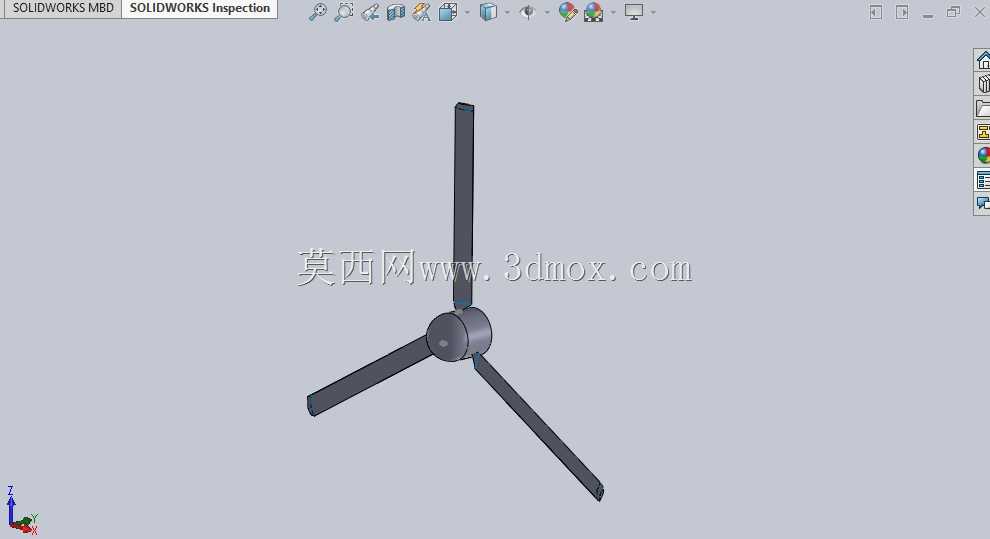

基于S809翼型的二期风力涡轮转子结构

项目分类:3D模型 发布时间:2021-08-28 ID:249100
  • 基于S809翼型的二期风力涡轮转子结构
  • 基于S809翼型的二期风力涡轮转子结构
  • 基于S809翼型的二期风力涡轮转子结构
  • 基于S809翼型的二期风力涡轮转子结构
  • 基于S809翼型的二期风力涡轮转子结构

在小型风能利用实验平台搭建、分布式风能采集装置研发以及风电翼型性能验证场景中,风力涡轮转子作为捕获风能的核心执行部件,其气动外形与安装参数直接决定整套装置的风能转化效率。本次呈现的转子结构采用NREL S809翼型作为叶片的基准气动截面,该翼型是专门针对水平轴风力发电机组开发的低雷诺数专用翼型,在低速来流条件下具备更平缓的失速特性,能够在较宽的风速区间内维持稳定的升阻比,适配实验场景下风速波动较大的实际工况。

从结构设计逻辑来看,整套转子采用三叶片对称布局,相较于双叶片结构,三叶片布局在转动过程中质量分布更均匀,运行时的动平衡余量更大,能够降低实验台架在运转过程中的振动传递,减少支撑结构的疲劳载荷。叶片与中心轮毂的连接采用固定安装角设计,安装时叶片弦线与旋转平面保持12度俯仰角,该角度是结合S809翼型在实验常用风速区间的最佳攻角范围确定的,既能够保证在额定来流速度下叶片获得足够的气动扭矩,也能避免风速突增时叶片攻角快速进入深度失速区间,保障转子运行稳定性。

在安装边界与尺寸适配层面,中心轮毂为回转体结构,中心预留标准轴连接孔,可直接匹配实验台常用的转矩传感器输入轴,无需额外设计转接法兰,降低实验装置的搭建成本。叶片根部与轮毂采用嵌入式定位连接,连接位置设置周向定位止口,能够保证三个叶片的安装角一致性,避免因安装角度偏差造成的气动不平衡。叶片整体为等截面直叶片设计,没有额外的叶尖扭转与预弯结构,一方面是为了匹配CFD仿真分析的简化模型需求,方便直接将三维模型导入流体仿真软件开展流场计算,验证翼型在实际旋转状态下的气动性能;另一方面直叶片结构加工难度更低,在实验阶段采用3D打印或者数控铣削加工时,能够更精准地复现翼型截面轮廓,减少加工误差对实验结果的干扰。

实际应用过程中,该转子结构可直接用于组合实验二期风力涡轮的性能测试台架,完成不同来流风速下的输出转矩、转速特性测试,也可作为小型离网型风力发电装置的风轮部件,搭配低速永磁发电机为偏远区域的小型监测设备供电。由于叶片采用固定安装角设计,整套转子无需额外的变桨调节机构,结构可靠性更高,维护成本更低,适合在无人值守的长期监测场景下使用。在开展流场仿真分析时,该结构的几何模型无需额外做几何清理即可直接导入网格划分工具,叶片表面的曲率连续过渡,能够有效提升边界层网格的划分质量,保障CFD计算结果的收敛性与准确度。
