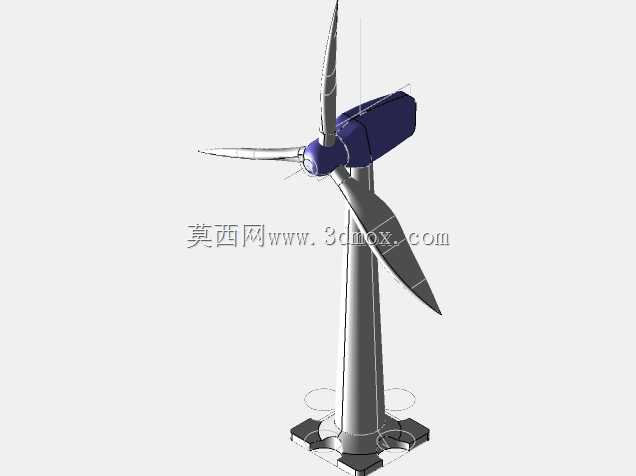

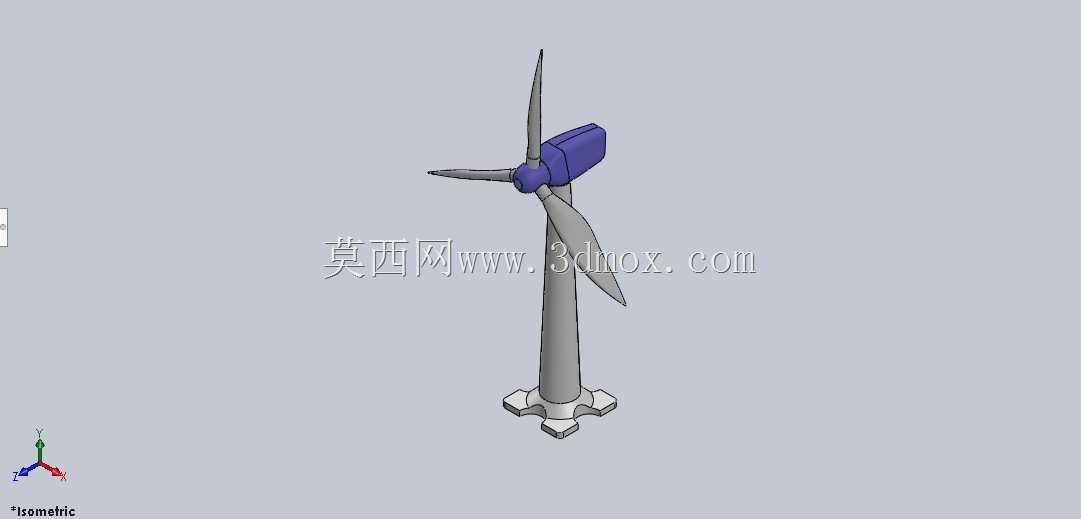

小型水平轴风力发电机组三维结构设计

这套三维结构还原的是小型离网型水平轴风力发电机组，主要面向分布式微电网、偏远无电区域供电、风光互补路灯配套、小型科研教学试验台等应用场景，可独立完成风能捕获到机械能转换再到电能输出的全流程功能，适配低风速区域的分散式供电需求，无需依托大型集中式风电场的配套基建即可部署。从结构设计逻辑来看，整体采用三叶片上风向布局，这种选型是经过多方案比对确定的：相比两叶片结构，三叶片的动平衡性能更优，运行过程中塔筒受到的交变冲击载荷更小，整机振动幅度控制难度更低，适合长期无人值守的户外部署场景；相比更多叶片的结构，三叶片的风能利用系数处于较高区间，同时叶片加工成本、整机转动惯量控制在合理范围，不会出现启动风速过高的问题。叶轮部分采用翼型截面设计，叶片从根部到叶尖存在连续的扭角变化，根段扭角偏大适配低线速度区域的气流攻角，尖段扭角逐步减小匹配高线速度下的来流方向，尽可能让整个叶片展向都处于较佳的攻角区间，避免局部失速导致的效率下降与载荷突变。轮毂采用集成式铸造结构设计，三个叶片安装接口呈120°均布，接口处设置定位止口与螺栓连接孔位，可保证叶片安装的同轴度与连接强度，同时预留了变桨机构的安装空间，若后续升级为主动变桨机型，无需大幅改动轮毂主体结构即可完成适配。机舱部分采用流线型封闭外壳，内部可容纳发电机、增速机构、偏航轴承、控制模块等核心部件，外壳的曲面造型经过气流走向优化，可降低叶轮后方的尾流湍流对塔筒的冲击，同时减少机舱自身的风阻载荷，避免强风工况下出现过大的倾覆力矩。塔筒采用锥筒式结构设计，从底部到顶部直径逐步收窄，这种结构一方面可以提升底部的抗弯截面模量，匹配基础安装位置的最大弯矩载荷，另一方面可以减少塔筒上部的迎风面积，降低顶部机舱与叶轮的风致振动幅度，塔筒底部设置方形安装法兰，法兰上预留均布的地脚螺栓孔，可直接与混凝土基础的预埋螺栓配合固定，安装边界清晰，现场施工时只需保证基础平面度与螺栓孔位置度即可完成装配，无需现场进行复杂的焊接或二次加工。整套模型的各部件装配关系完全还原实际工程结构，连接位置的止口、密封槽、紧固件安装位都做了完整还原，可直接用于结构校验、教学演示、小型风机改型设计的参考基础，也可用于虚拟装配仿真、风载荷模拟的前置模型准备。
