复古NES任天堂家用游戏机外观结构

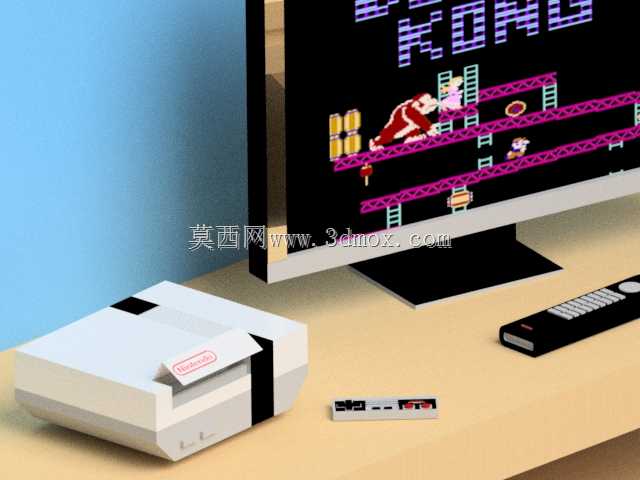

本次呈现的三维结构对应初代NES家用娱乐主机，在数码产品结构设计领域，这类复古消费电子的建模常服务于潮玩手办开发、复古数码展陈道具制作、怀旧主题场景搭建等实际场景，不少数码周边厂商也会参考该结构设计适配的收纳配件、主题装饰件。从实际用途来看，该设备是早期面向家庭场景推出的卡带式娱乐终端，建模完整还原了主机卧式方正的主体形态，前置卡带插槽的倾斜角度、机身侧面的装饰条分件、底部支撑脚的凸起位置都做了精准复刻，同时配套还原了同规格游戏卡带、红外遥控器的对应结构，可直接用于场景渲染的素材调用。设计思路上，建模优先还原量产机型的装配分件逻辑，主机上下壳的合模线位置、卡带舱盖的开合间隙、机身表面的标识区域凹陷都做了结构层面的还原，没有做过度的艺术化简化，方便结构从业者参考早期消费电子的壳体设计逻辑——这类卧式主机的壳体采用大面平直加局部斜切的设计，既可以保证内部主板、射频模块、卡带读取组件的安装空间，也能让设备平稳放置在桌面，不会因为线缆拉扯出现移位。外形尺寸方面，建模按照实机1:1比例还原，主机主体长宽高比例匹配初代日版机型的实际尺寸，卡带的插拔行程、插槽内部的导向筋位都做了对应预留，安装边界上，主机后方的接口区域预留了对应线缆的插接空间，底部支撑脚的高度匹配实机的散热间隙，放置在平面时不会出现底面贴合桌面影响散热的问题，配套的遥控器、卡带模型也匹配实机的尺寸公差，卡带插入插槽时的配合间隙符合实际产品的装配要求，不会出现干涉穿模的问题。从结构设计的角度看，这类早期消费电子的壳体设计没有复杂的曲面，多采用平直壳体加局部装饰件的方案，对建模时的分面精度、装配间隙把控有较高参考价值，尤其是卡带舱的倾斜翻盖结构，其转轴位置、开合角度的设计逻辑，也能给小型翻盖类数码产品的结构设计提供参考。
