深空灰iPhone6s智能手机外观结构设计

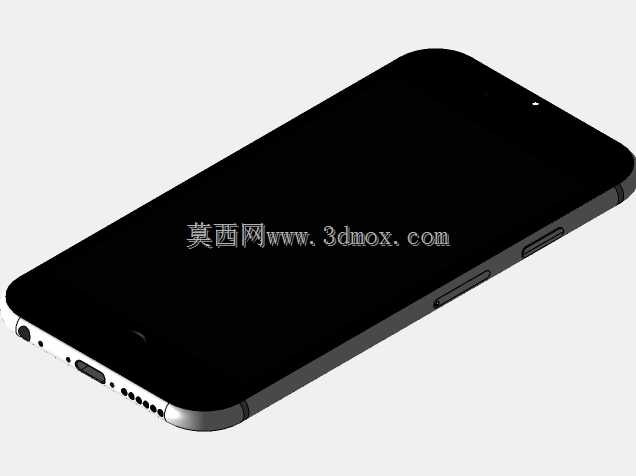

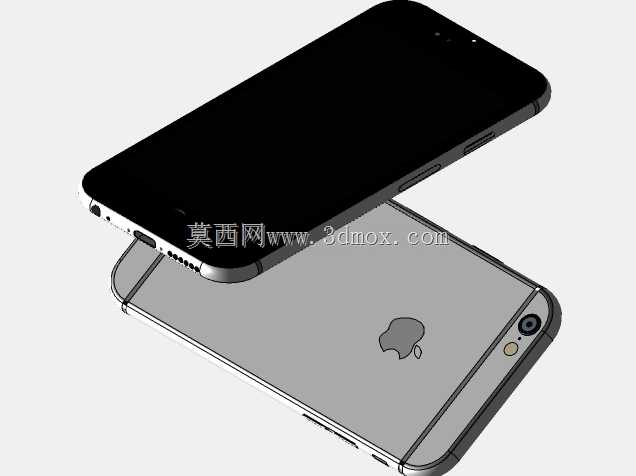

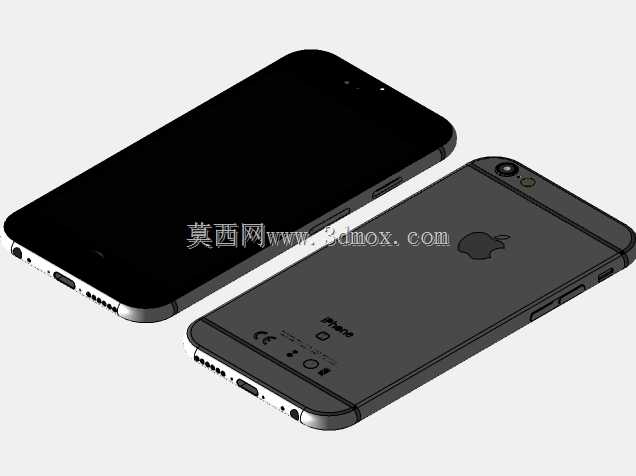

这款消费级手持通讯终端的三维结构设计，完整还原了深空灰配色版本的整机外观与装配边界，可直接用于消费电子周边配件开发、产品结构教学演示、外观方案验证等多个工程场景。从实际应用层面看，该模型覆盖了手机保护套开模、车载支架适配、桌面底座结构匹配、无线充电线圈位置校准等周边产品开发的核心尺寸需求，结构设计从业者可直接提取整机外轮廓曲面、按键位置、接口开孔坐标作为设计基准，省去逆向扫描的前期工序。设计思路上，整机采用一体化铝合金中框搭配2.5D弧面玻璃前面板的经典结构，背部三段式天线注塑条的位置、突出式摄像头模组的凸台高度、侧边音量键与电源键的按压行程预留空间都做了精准还原，底部3.5mm耳机孔、Lightning接口、扬声器出声孔的排布完全符合实际装配公差要求，屏幕与中框的配合间隙控制在消费电子常规的0.1mm装配公差范围内，能满足周边配件的适配精度要求。外形尺寸方面，整机长度控制在138.3mm，宽度67.1mm，机身厚度7.1mm，摄像头凸台相对于背部平面的突出高度为0.8mm，这个尺寸边界是所有适配类配件必须严格遵循的安装基准，比如保护套的摄像头开孔位置需要避开凸台边缘至少0.2mm的避让空间，避免安装后出现顶膜或者磨花摄像头镜片的问题。从功能特性的结构还原来看，前面板顶部的听筒开槽、前置摄像头位置、距离传感器开孔的相对坐标完全匹配实机布局，背部苹果logo的凹陷深度、双色温闪光灯与麦克风开孔的位置关系都做了等比例还原，侧边SIM卡托的开槽尺寸、取卡孔位置也符合实际结构，可用于演示手机整机的装配逻辑，帮助刚入行的结构工程师理解消费电子轻薄化设计中的空间排布思路。在实际的结构教学场景中，该模型可以用来讲解薄壁件的曲面建模技巧、消费电子产品的外观分型线处理方式、金属中框与玻璃面板的配合结构设计要点，也能作为手持类产品人机工程学设计的参考案例，比如机身R角的弧度取值、侧边按键的位置高度都是经过大量握持手感验证的成熟方案，可迁移到其他手持终端设备的外观设计中。需要注意的是，该模型侧重外观与外部安装边界的还原，内部主板、电池、排线等结构未做呈现，适合用于外配开发、外观验证类的设计场景，若要做整机内部堆叠设计还需补充内部结构的相关参数。
