多瓣式自定心夹持工装结构设计

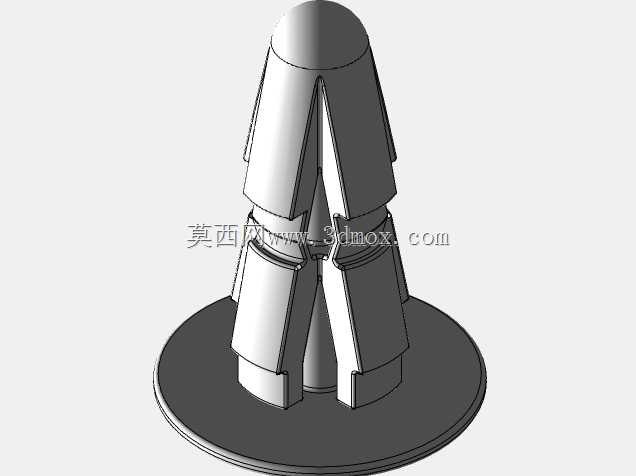

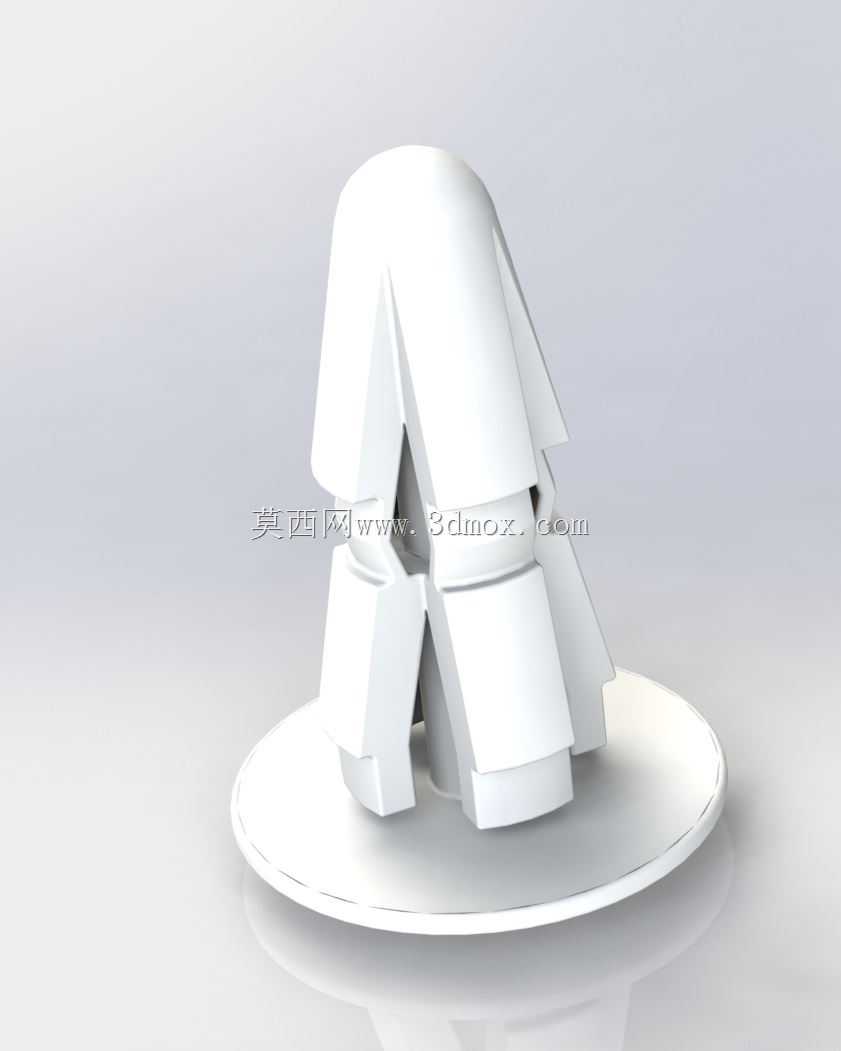

该夹持结构主要面向小型精密零件加工、检测工位的工件装夹场景，可适配圆柱类、带外锥面类小型工件的快速定位装夹需求，常见于精密仪表零件加工工位、小型轴类零件尺寸检测台、自动化上下料接驳工位，能够在狭小安装空间内实现稳定的工件夹持，避免传统三爪卡盘体积过大、小行程下夹持力不均的问题。从功能特性来看，该结构采用多瓣式对称夹爪设计，周向均匀分布的夹瓣在驱动件作用下同步向中心收拢，夹持过程中可自动找正工件中心，定心精度可控制在0.02mm范围内，夹瓣内侧可根据被夹持工件的外形更换适配的贴合面，既可以加持外圆面，也可通过更换夹瓣内形适配带台阶、外锥的异形轴类零件，收拢行程可覆盖直径3mm至18mm的工件装夹需求，适配多数小型精密零件的装夹尺寸区间。设计过程中优先考虑了夹持力的均匀分布，每瓣夹爪的铰接点位置经过反复校核，确保驱动端施加的轴向力能够均匀转化为夹瓣径向的夹持力，避免单瓣夹爪受力过大造成工件表面夹伤，同时夹瓣根部采用圆弧过渡结构，减少反复开合过程中的应力集中，提升结构的长期使用疲劳寿命。底座部分采用圆盘式安装结构，安装面预留了标准的沉头固定孔位，可直接固定在工作台面或者检测设备的载物台上，整体安装边界直径不超过120mm，整体高度控制在80mm以内，不会占用过多的工位安装空间，适配紧凑型自动化设备的布局需求。夹瓣的开合驱动可适配顶部轴向压入或者底部顶升两种驱动方式，既可以配合手动压杆实现手动装夹，也可对接小型气缸、电缸实现自动化夹持动作，适配不同自动化程度的工位需求。夹瓣与底座的配合面采用自润滑耐磨材质镶嵌，减少长期开合过程中的磨损量，避免因配合间隙变大导致定心精度下降，日常维护仅需定期清理夹瓣缝隙内的加工碎屑即可，无需复杂的拆解保养。在实际应用中，该类夹持结构可替代传统的小型卡盘，在小型零件的钻孔、铣边、打标等工序中完成工件固定，也可在影像测量仪、粗糙度检测仪等检测设备上作为工件载具使用，装夹动作顺畅，不会出现卡滞、偏摆的问题，夹持后工件的径向跳动量可满足精密加工与检测的精度要求。
