多耳板带孔安装固定支座结构设计

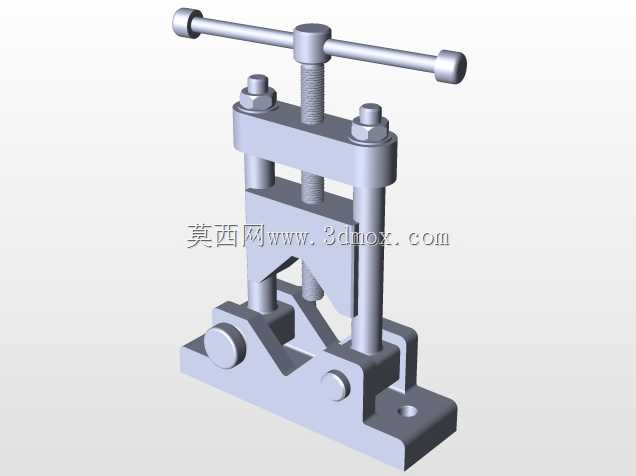

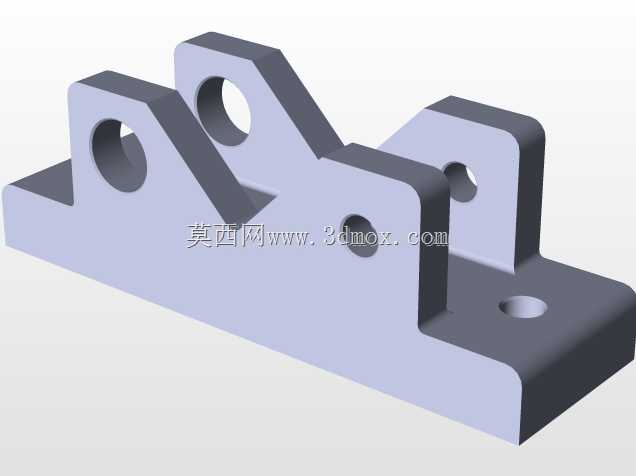

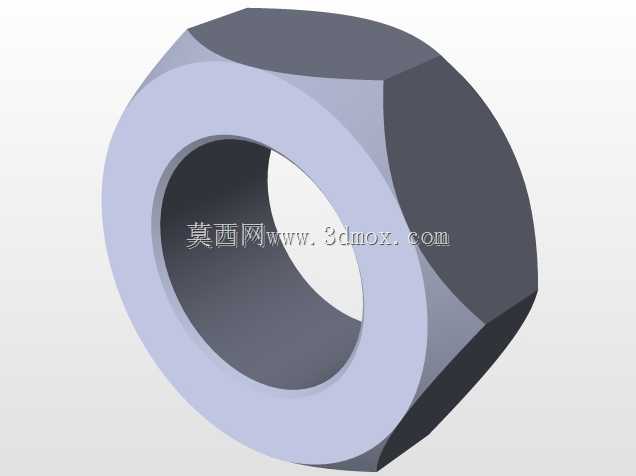

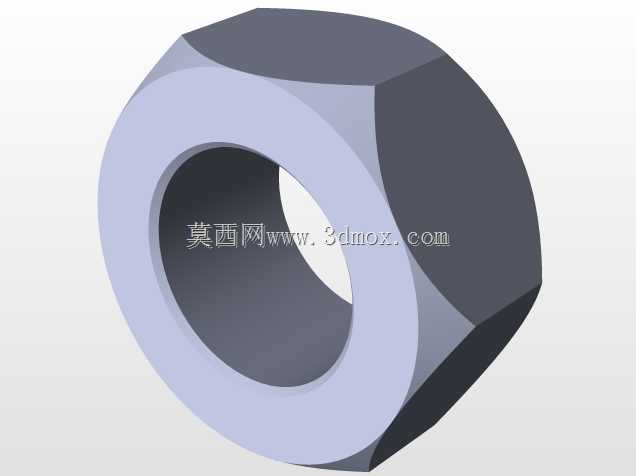

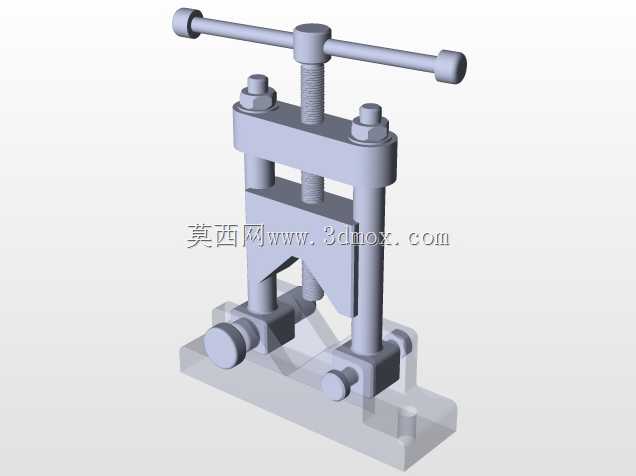

这款多耳板安装支座，主要应用在工业生产线的机架连接、工装夹具的点位固定、小型动力组件的安装承载场景中，作为过渡承载件衔接机架基体与外接功能部件，可承受多方向的静载荷与小幅交变载荷，适配轻工装配线、小型输送设备、非标检测工装的安装需求。从结构设计来看，底座采用一体化铣削成型的L型承载结构，底部平面预留沉头安装孔，可通过内六角螺栓直接固定在型材机架或钢板工作台面上，沉孔设计可保证螺栓头完全埋入座体平面，不会出现凸起干涉外接部件安装的问题，底座边缘做了圆角过渡处理，既避免加工过程中的应力集中，也能消除安装调试时的锐边划伤风险。上部错落布置的三个立式耳板，每个耳板都预制了同轴度较高的通孔，可通过销轴、铰接螺栓连接摆臂、连杆、张紧组件等活动部件，耳板之间的间距经过精准核算，可容纳对应厚度的连接臂嵌入，避免侧向窜动；侧方延伸的单耳板结构，可作为辅助定位点或者传感器、行程开关的安装位，也可用于挂装拉簧、气弹簧这类弹性复位部件，实现多点位的复合连接需求。设计过程中优先考虑了安装边界的适配性，整体座体的外轮廓尺寸控制紧凑，不会占用过多机架安装空间，各耳板的孔位中心到底座安装面的高度差经过匹配计算，可保证外接连杆组件运动时不会与底座、机架平面发生运动干涉，孔位的公差带选取兼顾了铰接转动的灵活性与连接刚性，既不会因间隙过大出现连接晃量，也不会因公差过紧导致销轴装配困难。座体的壁厚分布做了针对性优化，承载应力集中的耳板根部做了加厚过渡，非承载区域适当减薄，在保证整体结构强度、满足长期承载不变形要求的前提下，尽可能控制构件自重，降低材料消耗。这类支座在实际使用中，可替代焊接式的固定耳座，无需现场焊接加工，直接通过螺栓装配即可完成安装，后期维护更换也更为便捷，适配多类非标机械设备的模块化搭建需求，能有效减少设计人员的重复建模工作量，也可作为标准安装座纳入企业的通用件库，缩短非标设备的设计交付周期。
