紧凑型客制化机械键盘底壳结构设计

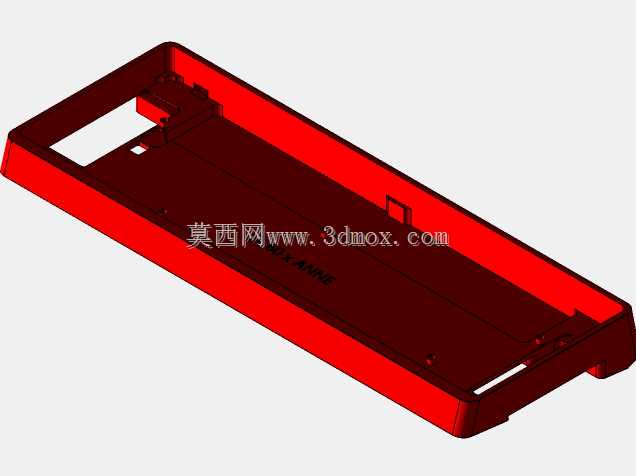

这款60%配列键盘的底壳结构，是面向桌面输入外设领域开发的核心承载部件，主要适配紧凑型客制化机械键盘的组装需求，这类小尺寸键盘目前广泛应用于桌面空间有限的办公场景、电竞外设改装领域，以及便携移动输入的使用场景，相比全尺寸键盘能节省近40%的桌面占用面积，给鼠标操作预留更多活动空间。从结构设计逻辑来看，整个壳体采用一体化注塑成型的结构方案，壳体周圈设置连续的围边结构，围边高度匹配常规PCB板、定位板与夹心棉的堆叠总厚度，组装时可以直接将定位板组件卡入围边内侧的限位台阶，不需要额外增加辅助固定支架，能有效减少组装工序的零件数量。壳体内部的筋位布局经过针对性优化，沿PCB板安装孔位对应设置支撑柱，支撑柱端面预留螺丝柱沉孔，既可以保证PCB安装后受力均匀，避免打字时出现PCB形变量过大导致的手感不一致问题，也能通过纵横分布的加强筋提升壳体整体的抗扭强度，避免日常挪动、跌落时出现壳体开裂的问题。壳体左上角预留的方形开孔是为了适配有线版本的Type-C接口出线，也可以兼容部分带蓝牙模块的外置天线安装需求，底部的长条形开槽则对应键盘的脚撑安装位与防滑脚垫粘贴区域，脚撑翻转后可以提供两档不同的输入倾角，适配不同用户的打字姿势习惯。从安装边界来看，这款壳体的内部型腔尺寸严格匹配60%配列PCB的标准外形尺寸，周圈与定位板的配合间隙控制在0.2mm以内，既不会因为间隙过大导致组装后出现组件晃动感，也不会因为间隙过小导致组装时出现卡滞问题，壳体壁厚均匀控制在2mm，既可以满足日常使用的结构强度要求，也能避免注塑成型时出现缩痕、翘曲等工艺缺陷。壳体外侧边缘做了R1.5的圆角过渡，避免锐边划伤用户，底部周圈设置的内凹台阶可以粘贴防滑橡胶脚垫，保证键盘在光滑桌面使用时不会出现滑移问题。
