工业开关电源S-250-24三维结构模型

这款24V直流输出开关电源的三维结构，完全还原了量产机型的实际装配状态，建模过程中优先考虑了设备集成时的安装适配需求，所有结构细节都对应实物的装配逻辑。从实际应用场景来看，这类电源广泛覆盖工业自动化控制柜、小型数控设备、LED工业照明供电、传感检测系统供电等场景，是低压直流供电系统里的核心转换部件，负责将电网侧的交流输入转换为稳定的24V直流输出，给后端的PLC、传感器、继电器、小型执行机构提供可靠的工作电源。

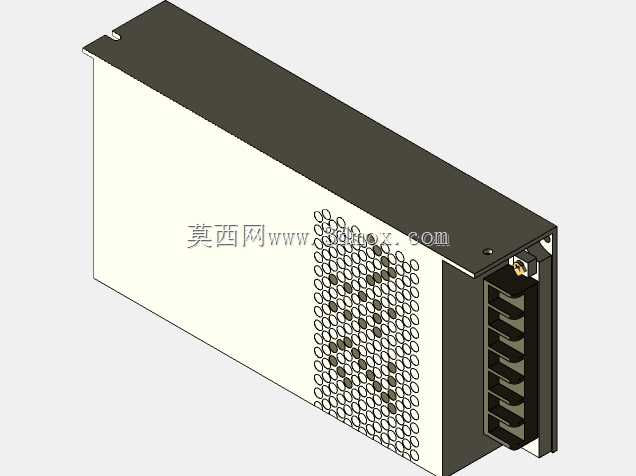

模型还原的壳体采用封闭式金属结构，上盖的蜂窝状散热孔排布经过实际散热验证，既可以保证内部功率器件工作时的空气对流散热，又能阻挡较大尺寸的异物进入壳体内部，避免造成电路短路风险。输出端的接线端子排按照实物的间距建模，端子的接线槽位、固定螺丝位都做了1:1还原，设计选型时可以直接参考这个结构预留接线操作空间，避免后期装配时出现线缆弯折半径不足、接线工具操作空间不够的问题。输入端的防护结构、壳体侧边的安装固定耳位也完全按照实物尺寸还原，安装孔的位置、孔径都和量产件一致，做设备柜体布局时可以直接调用这个模型做干涉检查，不用反复核对二维图纸的安装尺寸。

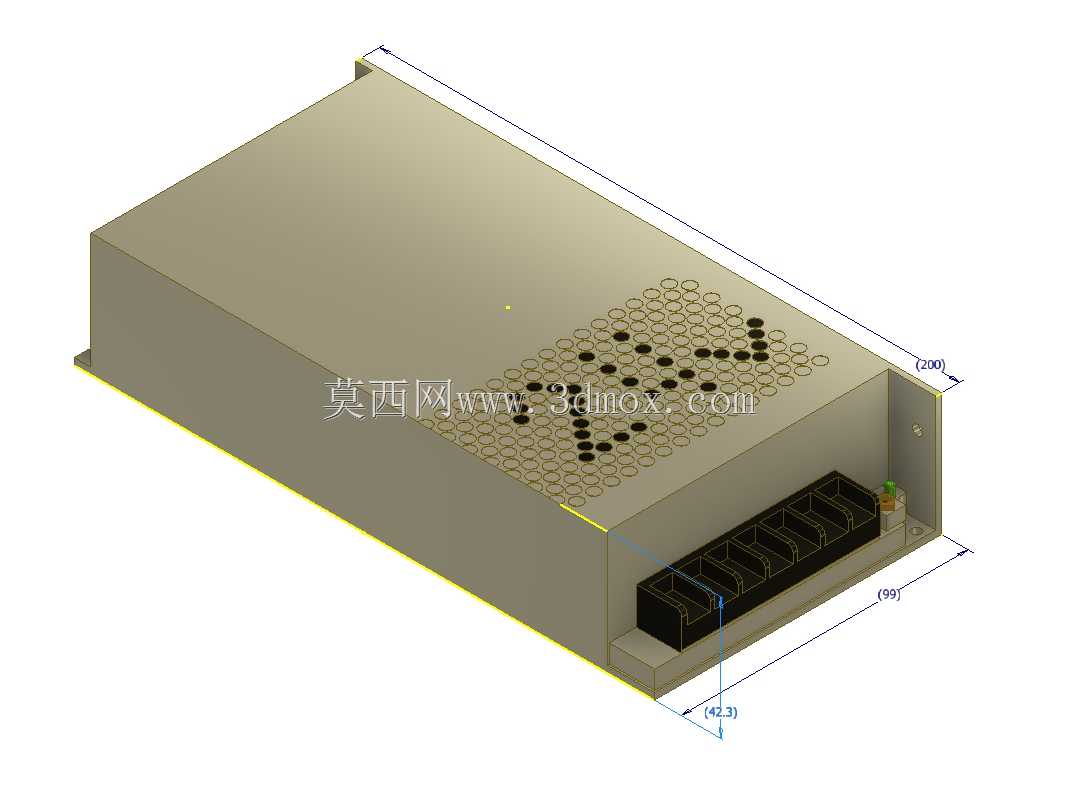

外形尺寸方面，模型标注的长宽高边界完全对应实物的安装尺寸，200mm的长度、99mm的宽度、42.3mm的高度，在做电气柜布局时可以精准预留安装位，同时要注意在散热孔周边预留至少10mm的对流空间，不能紧贴其他发热器件安装，避免影响散热效率。建模过程中对壳体的折弯圆角、拼接缝隙都做了写实还原，没有做过度的简化处理，结构工程师做设备整体装配仿真时，可以直接用这个模型做碰撞检测，也可以基于这个模型衍生设计定制化的安装支架、防尘罩等适配配件。从设计思路来看，这类电源的壳体结构优先兼顾散热、电磁屏蔽、安装便捷性三个核心需求，金属壳体同时承担散热和电磁屏蔽的作用，既可以把内部功率器件产生的热量通过壳体传导散发，也可以屏蔽内部开关电路产生的电磁干扰，避免对周边的敏感传感设备造成信号干扰。接线端的下沉式设计，可以让接线完成后的线缆接头不会突出壳体最高面，在紧凑安装空间里可以进一步压缩整体占用体积，适配更多狭小柜体的安装需求。
