塑料件成型用注射模具结构设计

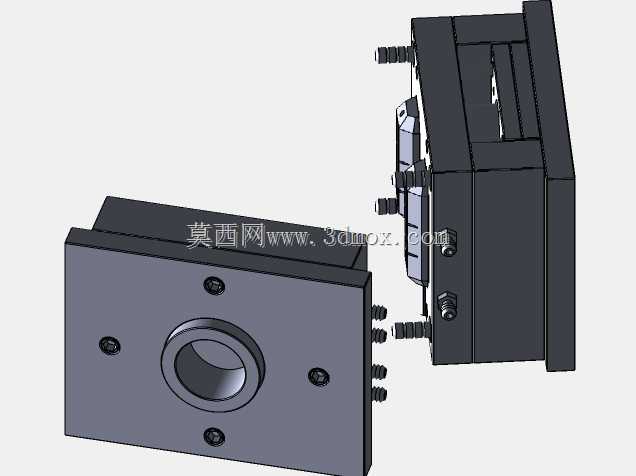

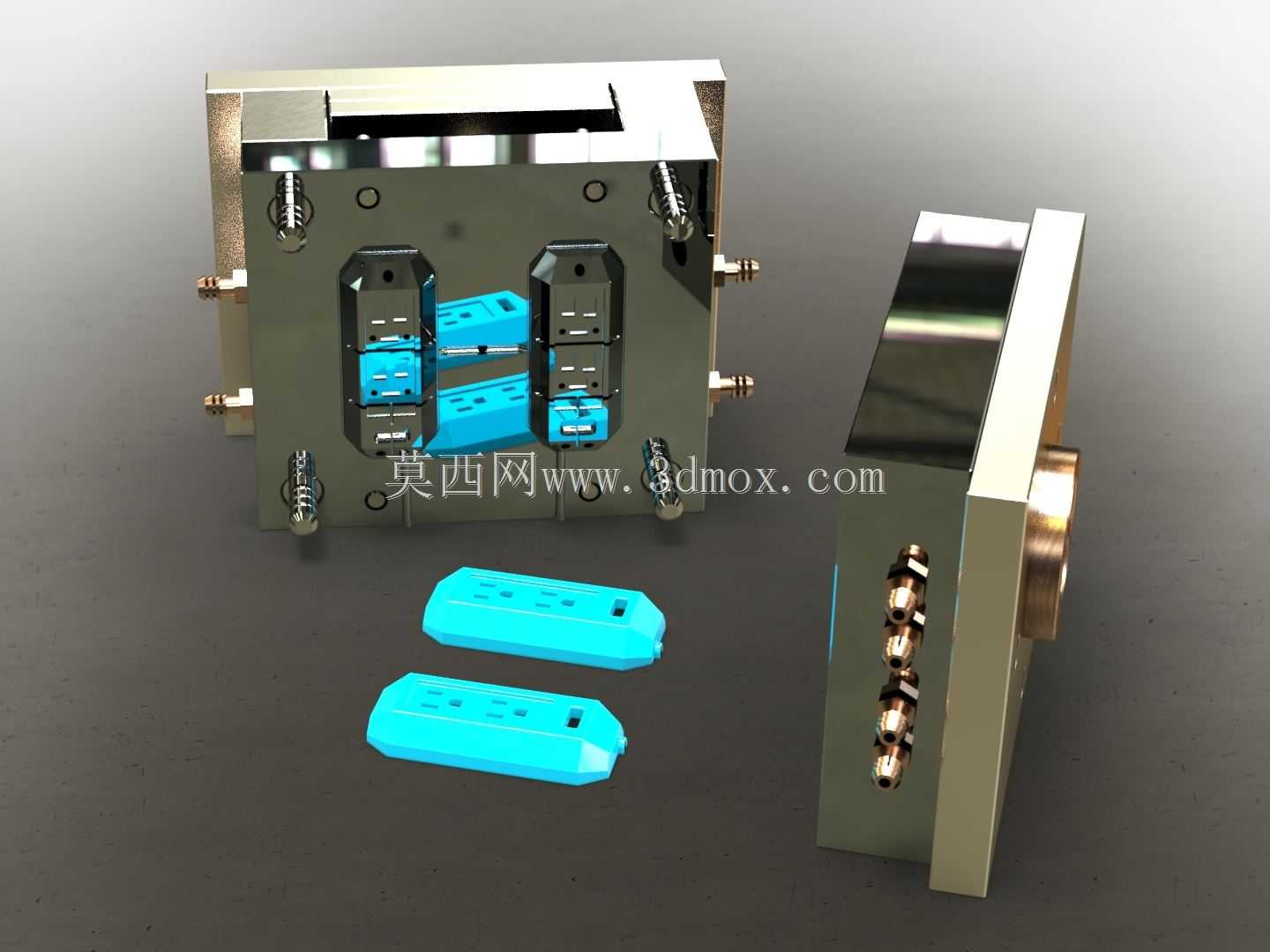

这套注射模具主要面向中小型热塑性塑料零件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、工业塑料配件的成型工序，适配常规卧式注塑机的安装接口，可直接对接主流规格的注射成型设备完成装夹调试。从结构布局来看，模具采用典型的两板模开模逻辑，定模侧设置主流道衬套，直接对接注塑机射嘴，衬套周边均匀布置四颗内六角紧固螺钉，保证浇口套与定模板的同轴度与连接强度，避免射胶过程中出现溢料、衬套移位的问题。动定模合模面的导向依靠边角布置的导柱导套完成，合模时可自动修正对位偏差，保证型腔的同轴精度，避免出现飞边、错模等成型缺陷。模具的侧方布置有多组调节螺钉与锁紧组件，主要用于成型过程中对型腔排气间隙、镶件位置的微调，针对不同流动性的塑料原料，可通过调整锁紧件的预紧力，控制分型面的排气量，避免填充过程中出现困气、烧焦、缺料等问题。冷却回路采用直通式水路布局，在定模板与动模板内部均匀排布，可保证成型过程中模温均匀，减少塑件成型后的内应力，降低翘曲变形的概率，水路接口采用标准管螺纹，可直接对接车间常规的冷却水循环系统。顶出机构内置在动模侧，开模后可通过注塑机的顶杆推动顶出板，将成型后的塑件平稳从型芯上脱出，顶杆的排布位置避开塑件的外观面，保证成型后零件的表面质量符合装配要求。整套模具的安装边界充分考虑了常规注塑机的拉杆间距、模厚调节范围，模板的外形尺寸经过优化，既保证了足够的结构刚性，承受射胶过程中的锁模压力不发生形变，又尽可能控制模具整体重量，方便吊装与装夹作业。在设计过程中，所有易磨损的型芯、型腔部位均采用可更换镶件结构，当长期生产出现磨损、拉伤时，可单独更换镶件，无需整体报废模板，降低后续的维护成本。分型面的设计顺着塑件的轮廓走势布置，既方便加工时的CNC切削成型，又能在开模时保证塑件留在动模侧，配合顶出机构完成自动脱模，减少生产过程中的人工取件工作量。模具的锁紧楔块与滑块的配合面做了斜度处理，合模时可提供足够的锁模力，承受射胶过程中型腔对侧抽结构的侧向推力，避免抽芯部件移位导致塑件尺寸超差。
