镂空笼式辊筒结构工业配件

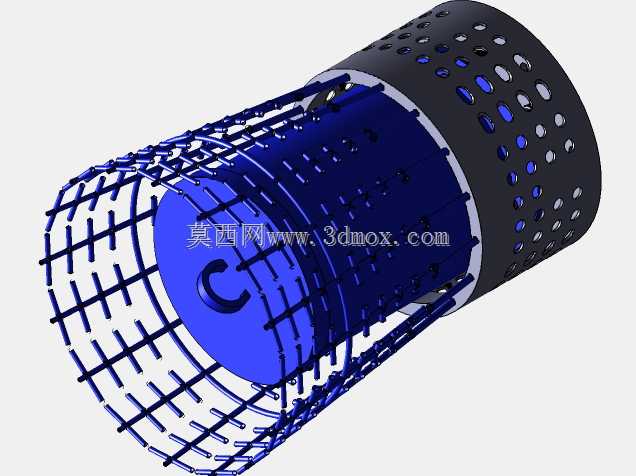

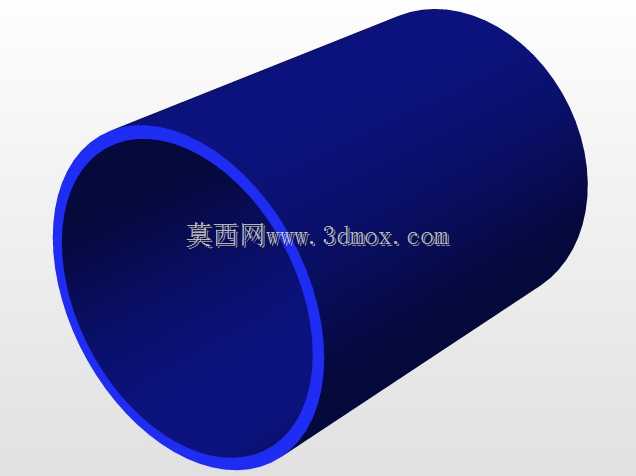

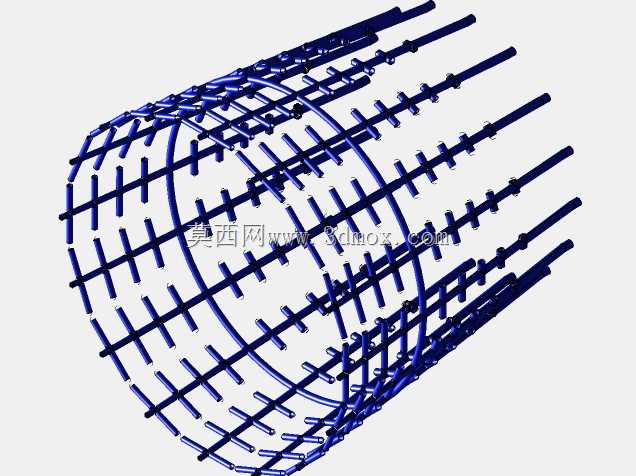

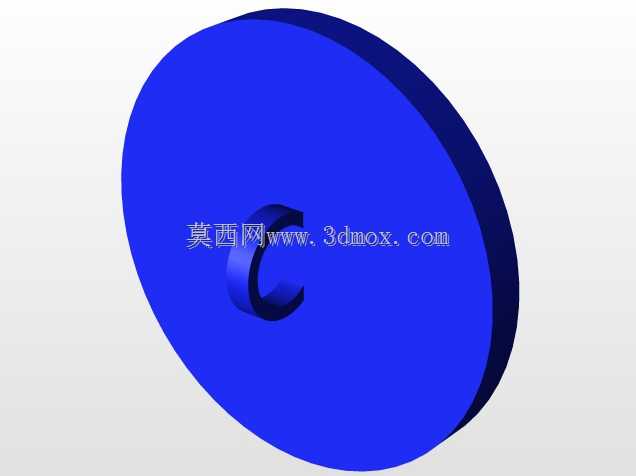

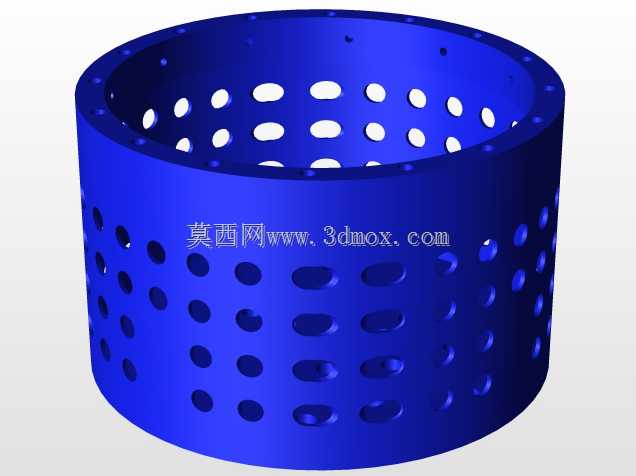

该构件主要应用于散料输送筛分、物料均布导流、工业过滤分选等工况场景，在粮食加工分选线、工业物料筛分设备、粉体输送均料机构中可作为核心工作部件使用，能够在物料输送过程中同步完成粒径分级、透风散热、杂质筛除的作业需求。从结构设计逻辑来看，整体采用同轴双层嵌套布局，内层为封闭承力筒体，端面设置C型定位卡槽，可直接与设备传动主轴配合卡接，安装时无需额外加工复杂定位结构，卡槽与主轴配合公差控制在h7级别，可保证高速运转下的同轴度要求，避免径向跳动引发的设备振动问题。外层采用镂空笼式框架搭配带孔外护筒的组合结构，笼式框架由纵横交错的筋条沿筒体圆周方向等距排布焊接成型，筋条厚度根据工况载荷设定在3-6mm区间，既保证整体结构的抗扭、抗弯强度，又最大化降低构件自身重量，减少传动端的负载损耗。外护筒表面开设多组不同孔径的圆形、长圆形通孔，孔位排布经过动平衡校验，沿圆周方向均匀分布，避免运转过程中因质量分布不均产生离心振动，孔径大小可根据实际筛分物料的粒径需求调整，适配不同粒度的散料分选作业。设计过程中重点考虑了虚实结合的结构受力特性，通过有限元分析对筋条排布、孔位密度进行迭代优化，在保证镂空率满足透筛、通风需求的前提下，让整体结构的应力分布均匀，避免应力集中引发的筋条断裂、筒体变形问题。安装边界方面，构件整体为圆柱回转体结构，两端预留标准轴头安装位，可适配常规辊筒类设备的安装支座，无需对现有设备机架进行大规模改造即可完成替换安装，轴向长度、筒体直径可根据设备的输送通量、筛分效率需求进行参数调整，适配不同规格的工业生产线。实际作业过程中，该构件随传动主轴转动时，内层筒体承担主要的扭矩传递作用，外层镂空结构可让符合粒径要求的物料透过孔位落下，大粒径物料则随筒体转动向前输送，同时镂空结构可降低风阻，在需要风选、风冷的工况下，气流可顺利穿过筒体与物料充分接触，提升分选或冷却的作业效率。
