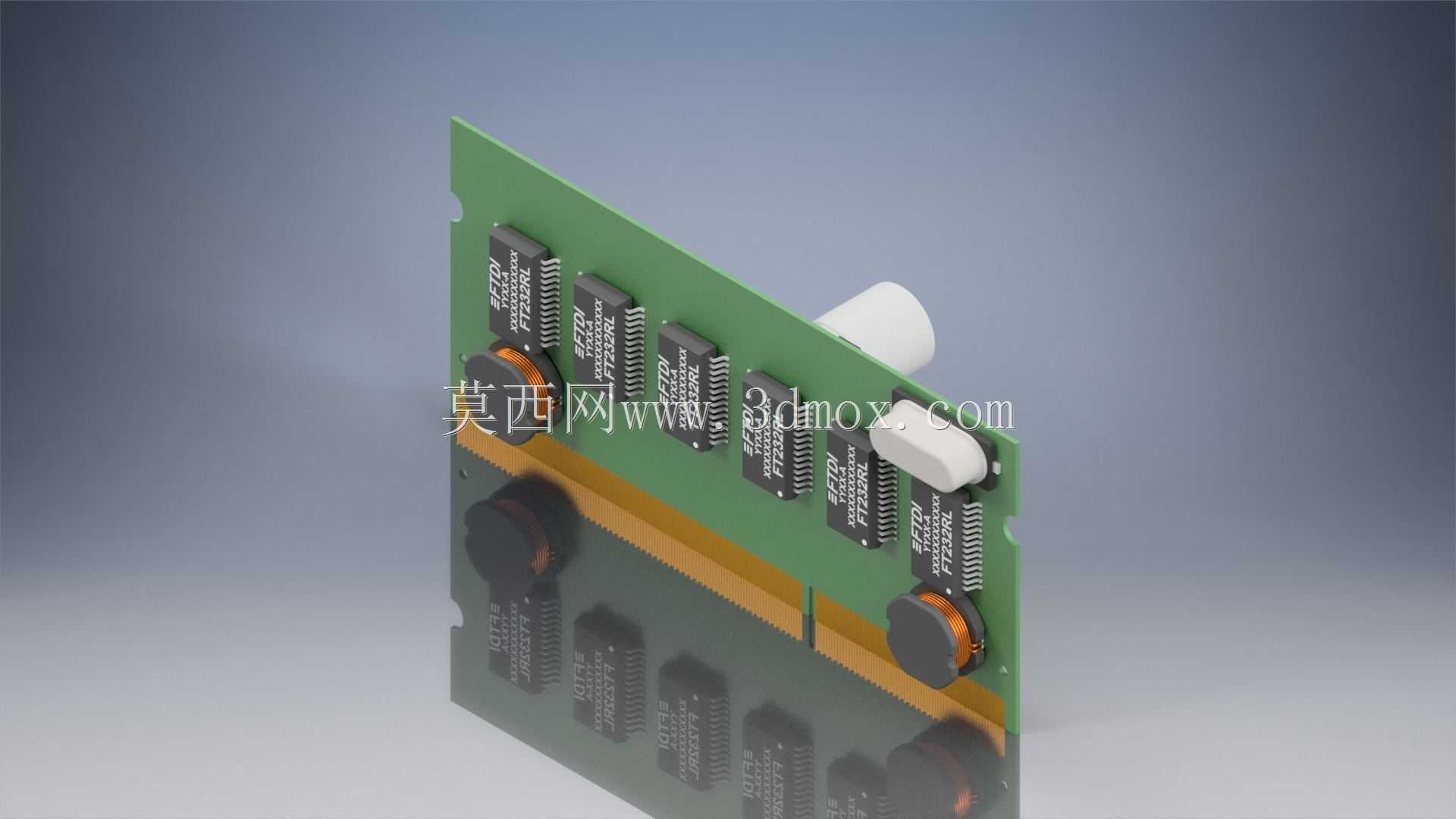

直插式存储模块电路板组件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:249150
  • 直插式存储模块电路板组件结构设计

该电路板组件属于电子设备内部核心存储扩展单元,常见于工业控制板卡、老式工控机内存扩展、教学实验平台的存储模块搭建场景,承担设备运行过程中的临时数据存储、指令缓存功能,可直接插接到对应规格的主板插槽内,无需额外焊接固定,拆装维护便捷。从结构设计来看,整块PCB采用环氧玻璃布层压板基材,板厚控制在1.6mm标准厚度,边缘做了0.5mm圆角处理避免插接时刮伤插槽接触片,板上预留的定位缺口与插槽防呆凸台完全匹配,可杜绝反向插接导致的元件烧毁问题。板载元件布局遵循信号完整性原则,多颗存储集成电路沿板长方向等距排布,每颗芯片的电源引脚旁就近布置0.1μF陶瓷去耦电容,滤除电源回路高频杂波;板端布置的大容量铝电解电容承担本地储能作用,应对芯片瞬时大电流读写时的电压跌落问题,电容引脚弯折高度统一控制在3mm,既保证焊接强度,又避免引脚过高挤占上层设备的安装空间。元件焊接采用波峰焊工艺适配结构,所有直插元件的引脚伸出PCB背面长度控制在1.2-1.5mm区间,既满足焊锡浸润的爬锡高度要求,又不会因为引脚过长导致背面与插槽底部产生干涉。板端设置的白色塑料定位柱,在插接到位后可卡入主板对应定位孔内,抵消设备运行振动带来的接插件松脱风险,定位柱高度比元件最高引脚高出0.8mm,安装时可先通过定位柱预对准,再均匀施力将金手指完全压入插槽。从安装边界来看,整块组件的外形尺寸适配标准SIMM插槽规格,宽度方向预留1mm装配间隙,长度方向不超出主板对应安装区域的边界,元件最高凸起高度不超过8mm,可适配带金属屏蔽罩的紧凑机箱内部安装要求,不会和上层屏蔽盖、相邻板卡产生空间干涉。设计过程中充分考虑教学场景的耐用性需求,板边金手指做了3μm厚的镀金处理,可承受上百次反复插拔不出现接触不良问题,元件排布间距预留了手工焊接实训的操作空间,学员可自行拆焊元件完成焊接练习,不会因为元件间距过小导致相邻桥接。
