台式机CPU散热轴流风扇结构设计

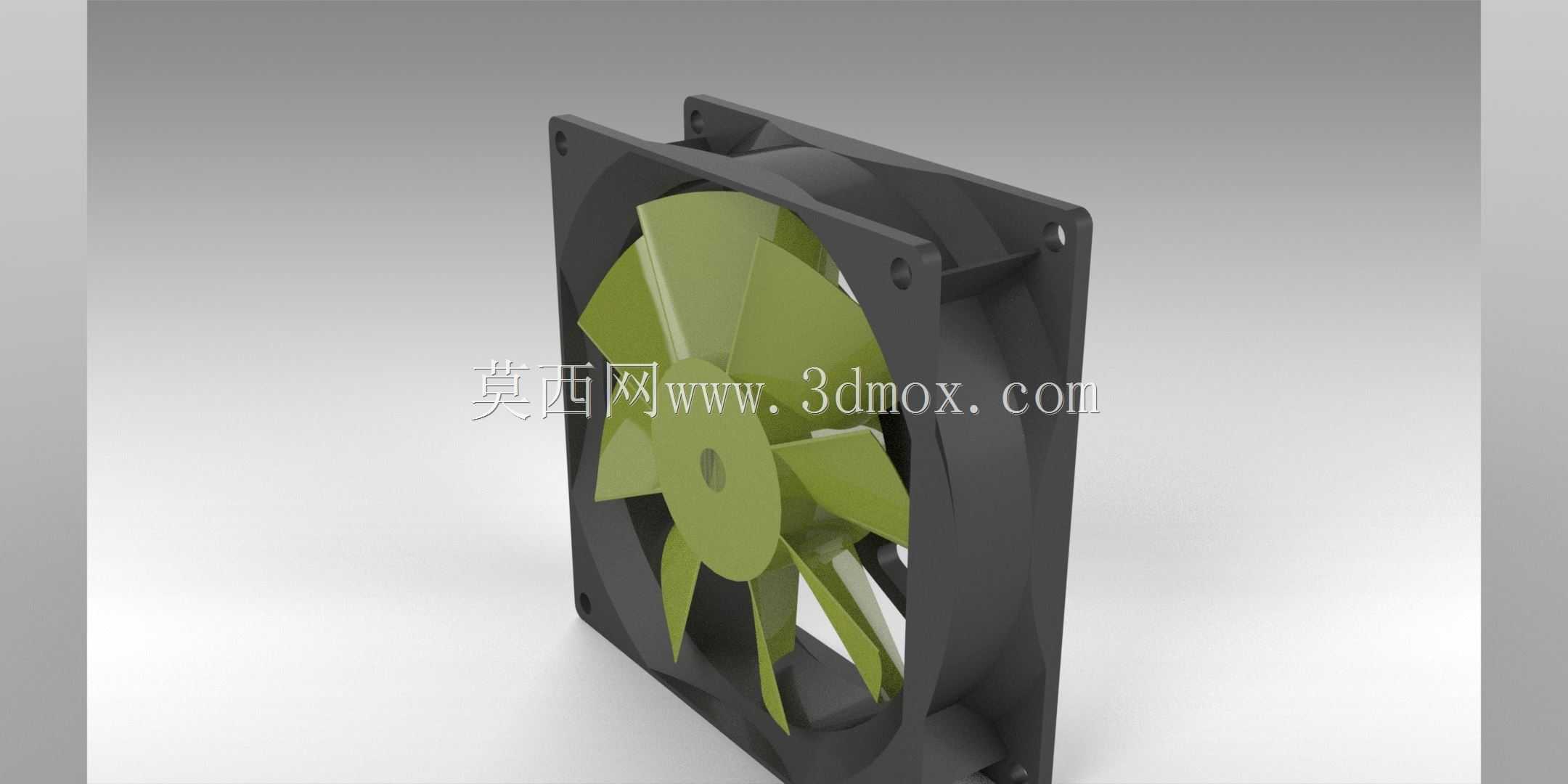

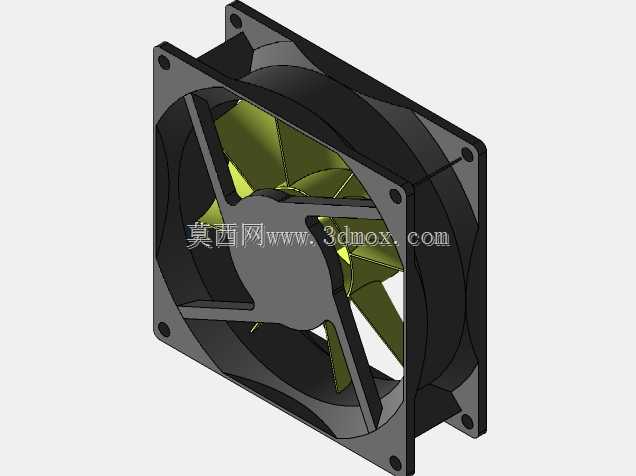

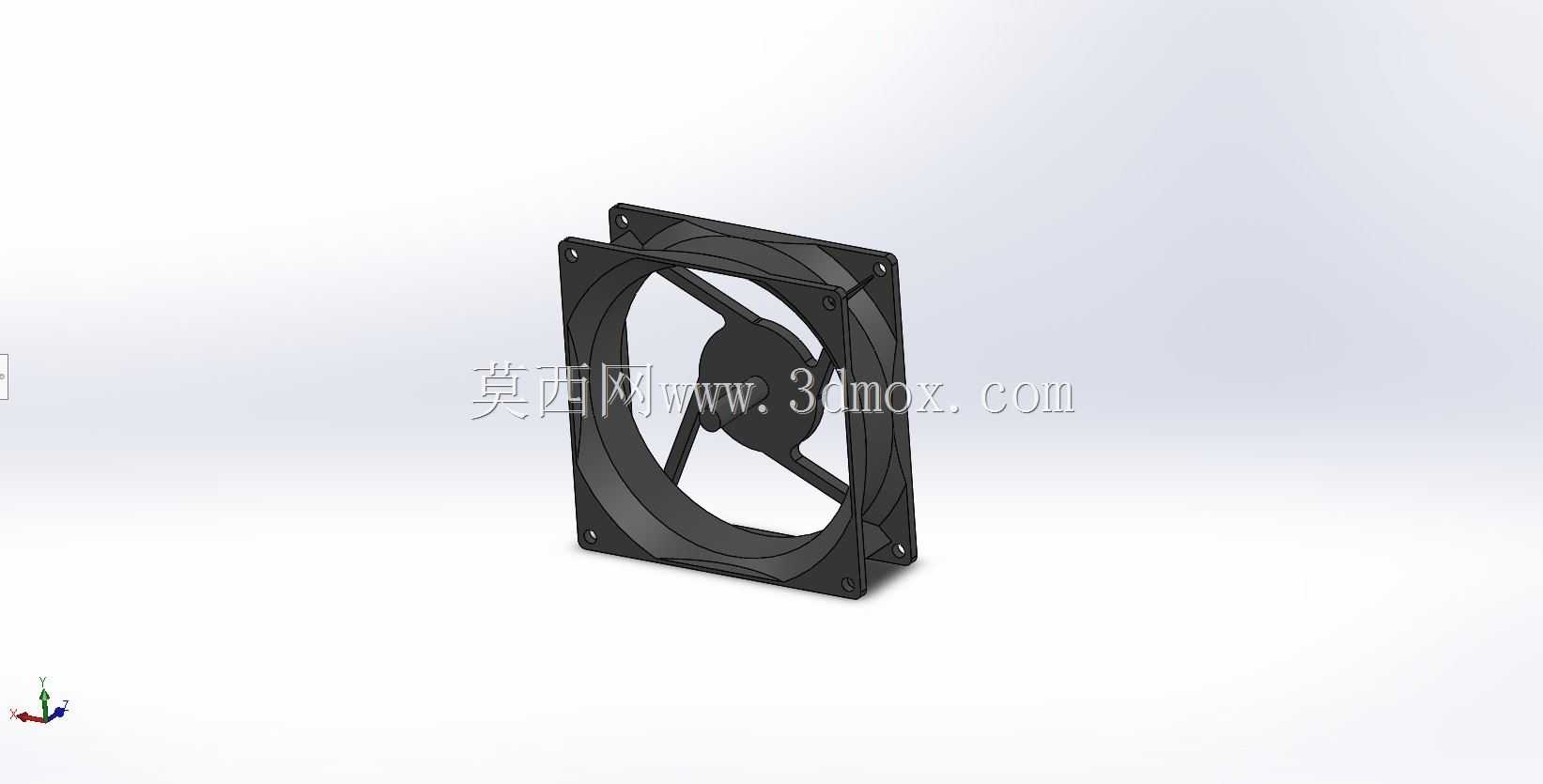

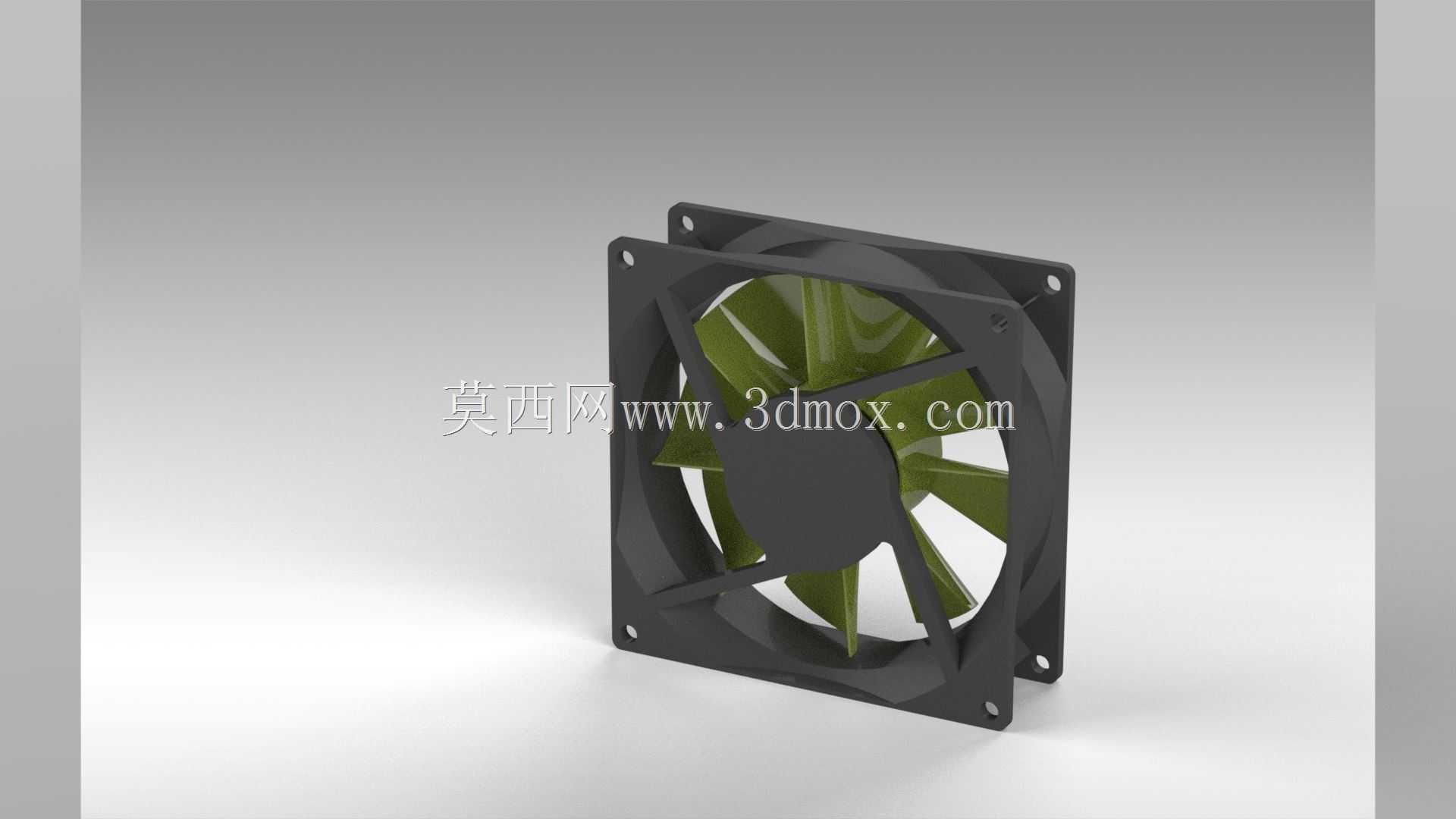

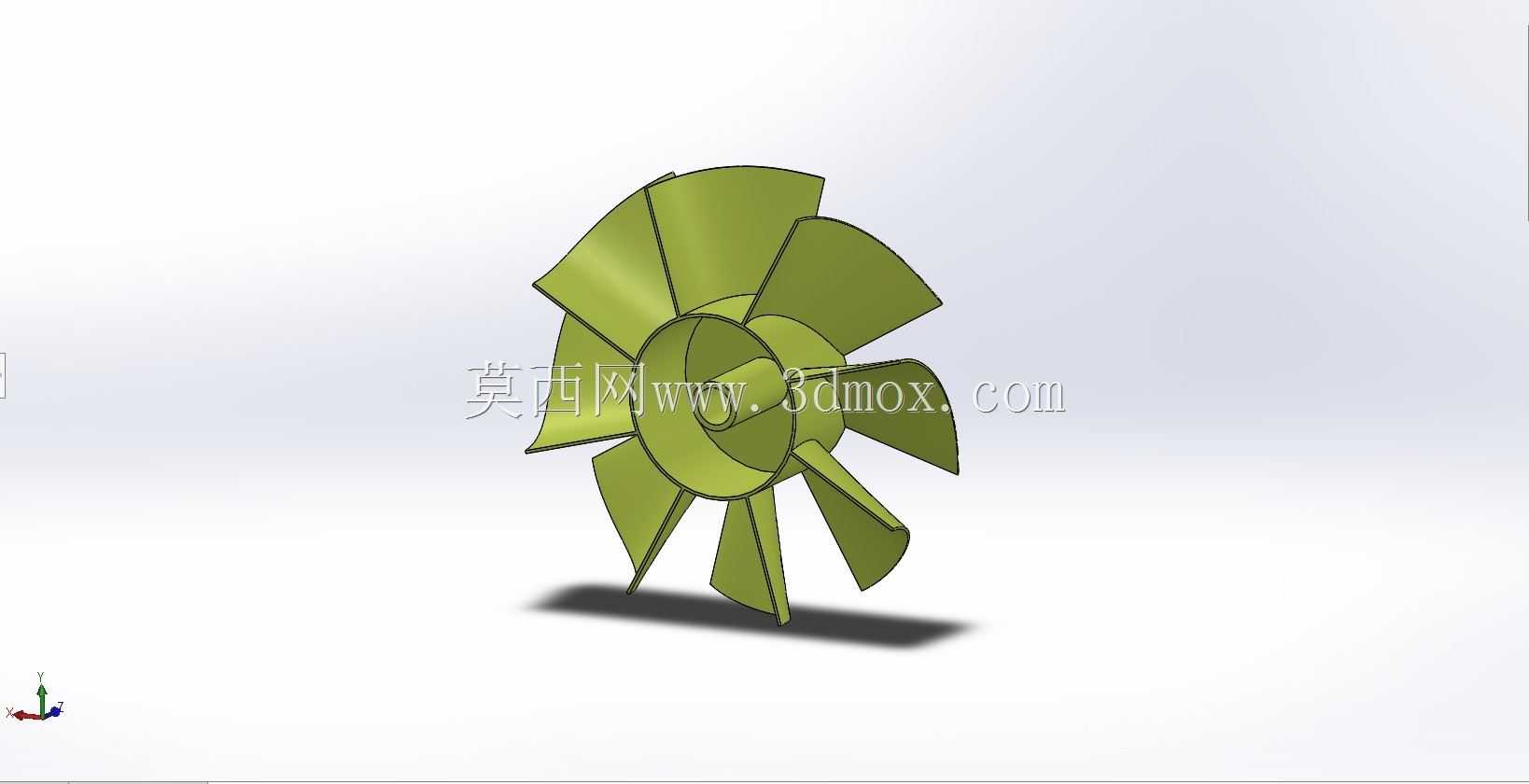

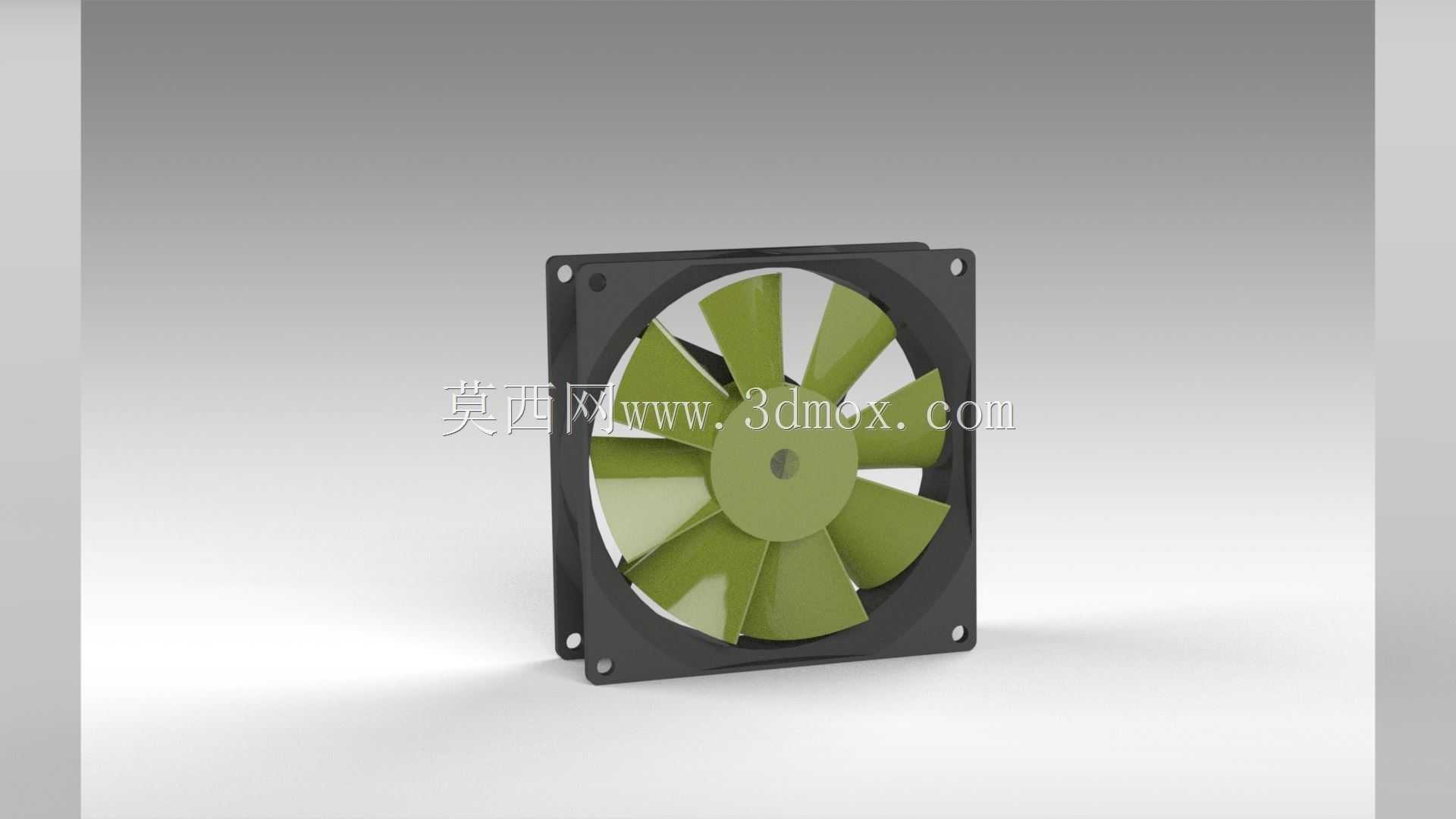

日常做PC整机散热方案选型时，这类标准尺寸的轴流散热风扇是接触频次最高的部件，不管是塔式CPU散热器的配套风源，还是机箱进出风位的散热单元，都能看到同结构产品的应用。从结构设计逻辑来看，这款风扇采用外框内嵌叶轮的经典轴流布局，外框四个角预留的安装孔位完全适配通用PC硬件的安装规范，孔位间距、安装孔的沉台深度都做了标准化处理，不管是配合塑料卡扣还是自攻螺丝固定，都能保证安装后与散热鳍片、机箱安装位的贴合度，不会出现安装偏移导致的风路漏损问题。叶轮部分采用七叶大倾角曲面设计，和常见的五叶民用风扇不同，这个叶片的曲面弧度是针对小空间高静压需求做的优化，在贴近CPU散热鳍片这种高风阻场景下，依然能保证足够的穿风量，不会因为风阻过大出现风量骤降的问题，叶片前缘做了小角度切边处理，能有效降低叶片切割气流时产生的紊流噪音，兼顾散热效率和使用时的静音表现。外框的边框做了加厚处理，一方面是提升整体结构强度，避免安装时受力不均导致框体变形蹭到叶轮，另一方面加厚的边框能形成规整的导风通道，让叶轮驱动的气流可以集中沿着轴向吹出，减少边缘气流的散射损耗，提升实际送风效率。实际应用场景中，这类风扇除了搭配CPU散热器使用，也可以安装在机箱的前置、后置、顶置风扇位，组成整机的风冷循环风道，把机箱内部硬件产生的热量及时排出，部分工业工控机、小型服务器的散热位也会采用同规格的风扇作为散热单元，因为其安装尺寸通用，替换维护成本极低，不需要额外定制安装支架就能直接适配。做三维建模的时候，这类结构需要重点关注叶轮和外框的配合间隙，间隙过大会导致风损增加，间隙过小则容易因为生产公差、使用时的热胀冷缩出现叶轮蹭框的故障，同时安装孔的位置度公差需要严格控制，保证和通用硬件的安装兼容性，叶轮的动平衡结构也需要在设计时做考量，在叶片对应位置预留动平衡调整的配重位，避免高速转动时出现过大震动，影响硬件的运行稳定性。
