笔记本电脑鼓风式散热叶轮概念设计

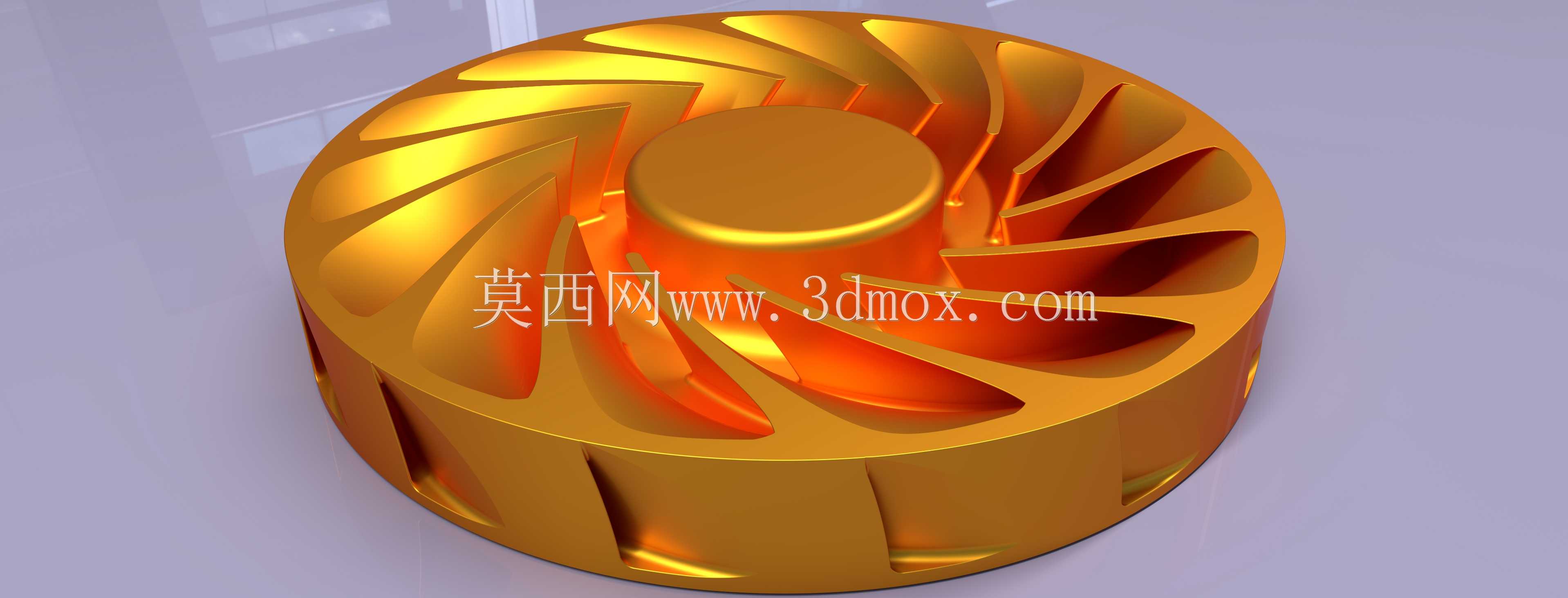

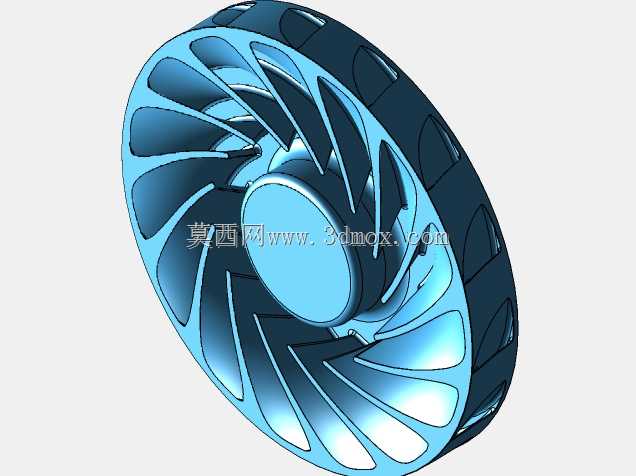

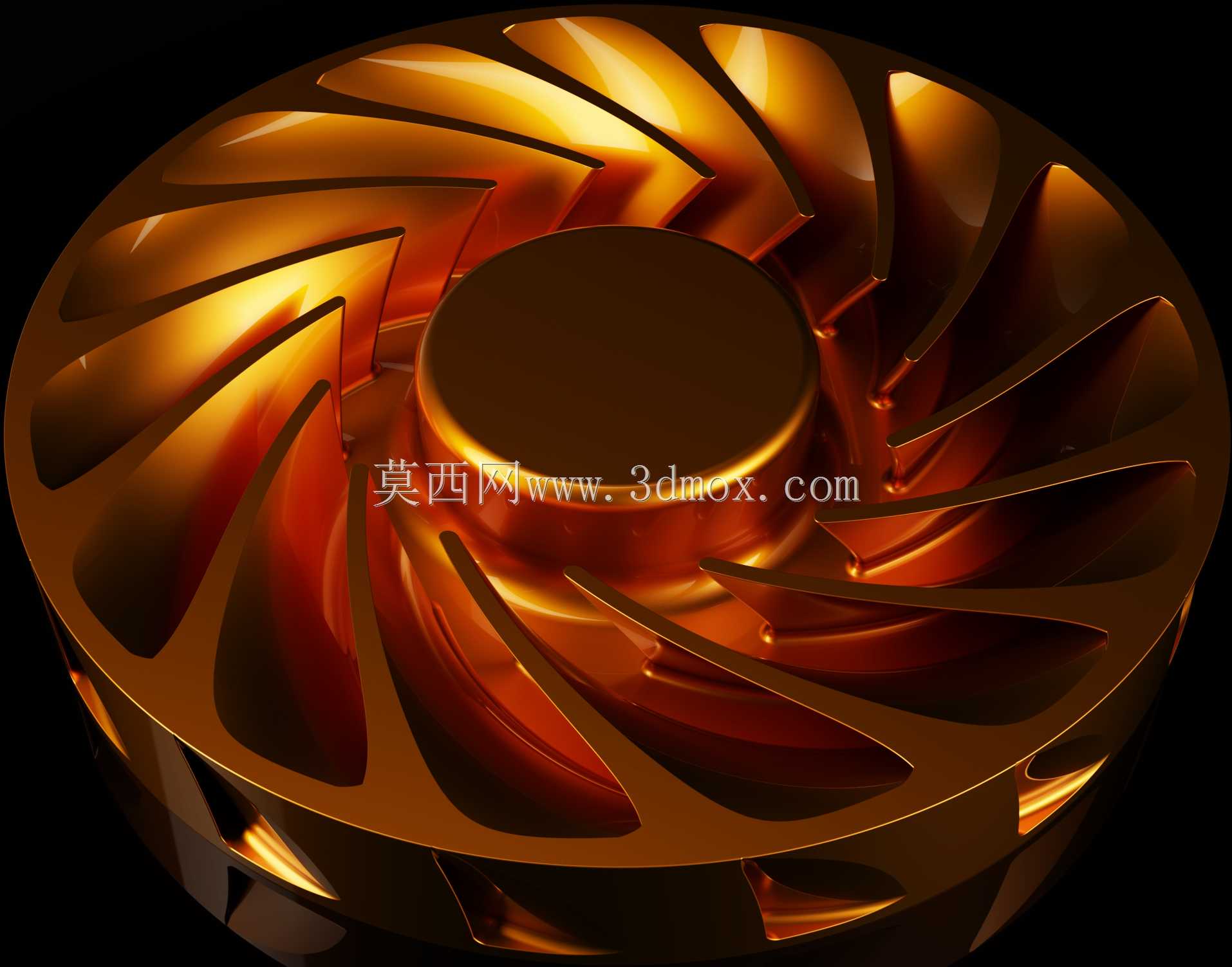

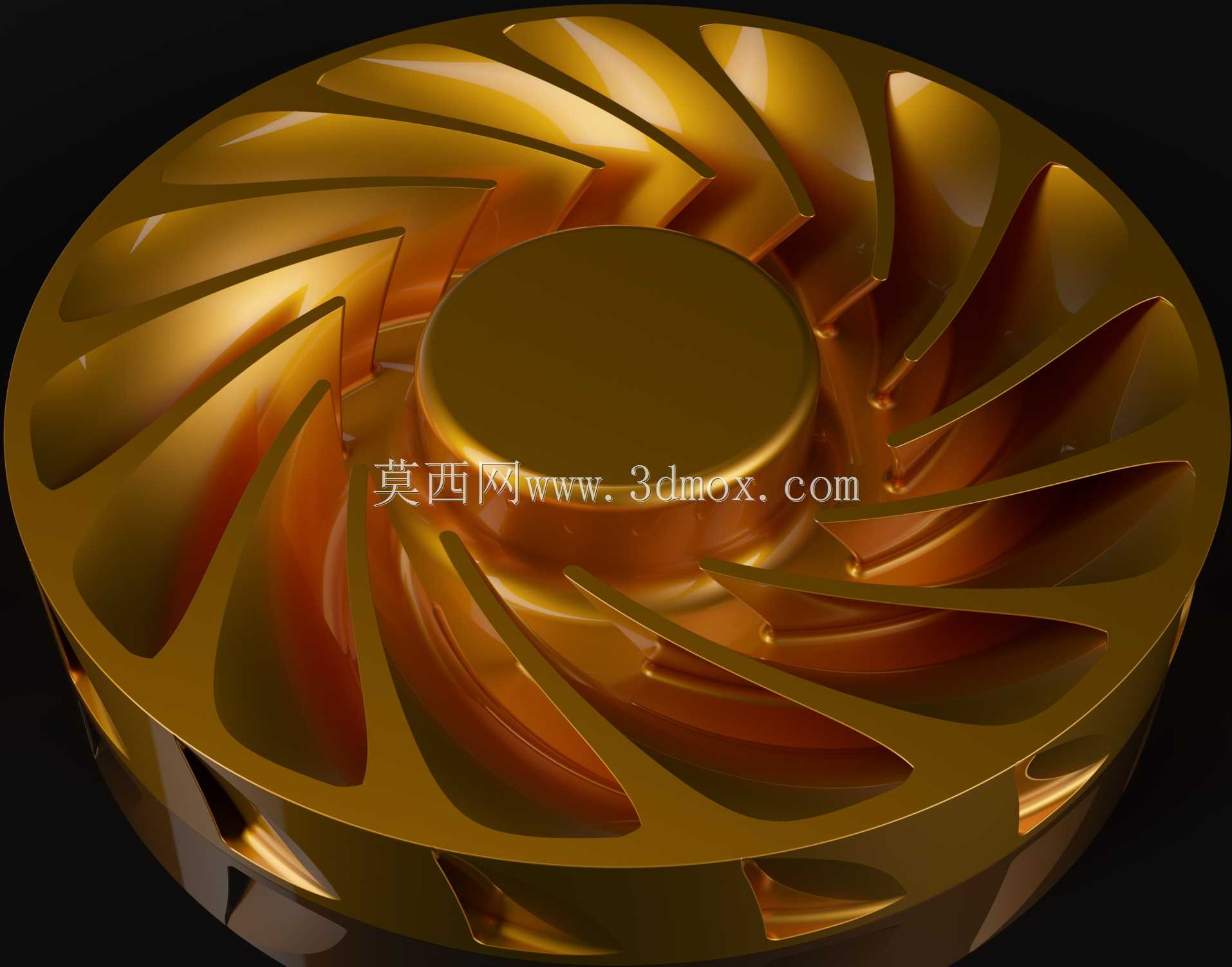

这款鼓风式叶轮主要面向轻薄型笔记本内部的狭小散热空间设计，区别于传统轴流风扇的直吹送风逻辑，采用离心式鼓风结构，能够在有限的轴向厚度约束下，将气流沿叶轮径向导出，匹配笔记本内部热管、散热鳍片的排布走向，让气流完整穿过鳍片间隙带走核心硬件产生的热量。从实际应用场景来看，这类叶轮需要适配笔记本内部高度受限的安装空间，轴向尺寸通常控制在几毫米到十几毫米区间，安装时需要对准散热鳍片的进风侧，同时预留出叶轮旋转的安全间隙，避免运转时与周边壳体、热管、电路板产生干涉。设计过程中首先要平衡风量与噪音的矛盾，叶片采用大曲率后倾式构型，每一片叶片的进风侧做了圆弧过渡处理，减少气流进入叶道时的冲击损失，同时叶道的截面沿气流流出方向逐渐扩张，能够将叶轮旋转产生的动压部分转化为静压，提升气流穿透密集散热鳍片的能力，避免出现鳍片末端风量不足导致的散热死角。叶轮的中心轮毂区域做了加厚设计，一方面是为了匹配微型无刷电机的安装位，保证电机转轴与叶轮的同轴度，减少高速旋转时的动不平衡量，降低运转过程中的振动传递，避免振动传导到笔记本外壳引发用户感知明显的震感；另一方面轮毂的曲面过渡能够引导中心区域的气流顺畅进入叶道，减少中心区域的涡流损耗。叶片的数量经过多轮流场仿真调整，在保证叶道气流流通面积充足的前提下，尽可能增加叶片数量来提升相同转速下的送风压力，同时优化叶片出口端的角度，减少气流离开叶道时的尾迹涡流，降低气动噪音。考虑到笔记本使用场景中经常出现倾斜、移动的情况，叶轮的整体质心严格控制在转轴中心线上，做了动平衡校正设计，即使在不同放置角度下也能保持稳定运转，不会因为偏心产生额外的磨损与噪音。叶轮的外缘做了薄边处理，与风扇壳体的内壁保持极小的配合间隙，减少叶顶间隙的气流回流损失，提升鼓风效率。这类叶轮除了笔记本散热场景外，也可适配小型一体机、便携工控主机、紧凑型桌面散热设备的风冷系统，安装时需要注意进风侧预留足够的进气空间，不能被壳体结构、防尘网完全封堵，否则会大幅降低进气效率，同时要保证出风侧与散热鳍片的密封衔接，避免气流从侧边泄漏，无法全部通过鳍片参与热交换。在材料选择上，这类叶轮通常采用耐高温的工程塑料注塑成型，能够长期承受散热鳍片传导过来的高温，不会因为持续受热出现形变，保证长期运转的尺寸稳定性。
