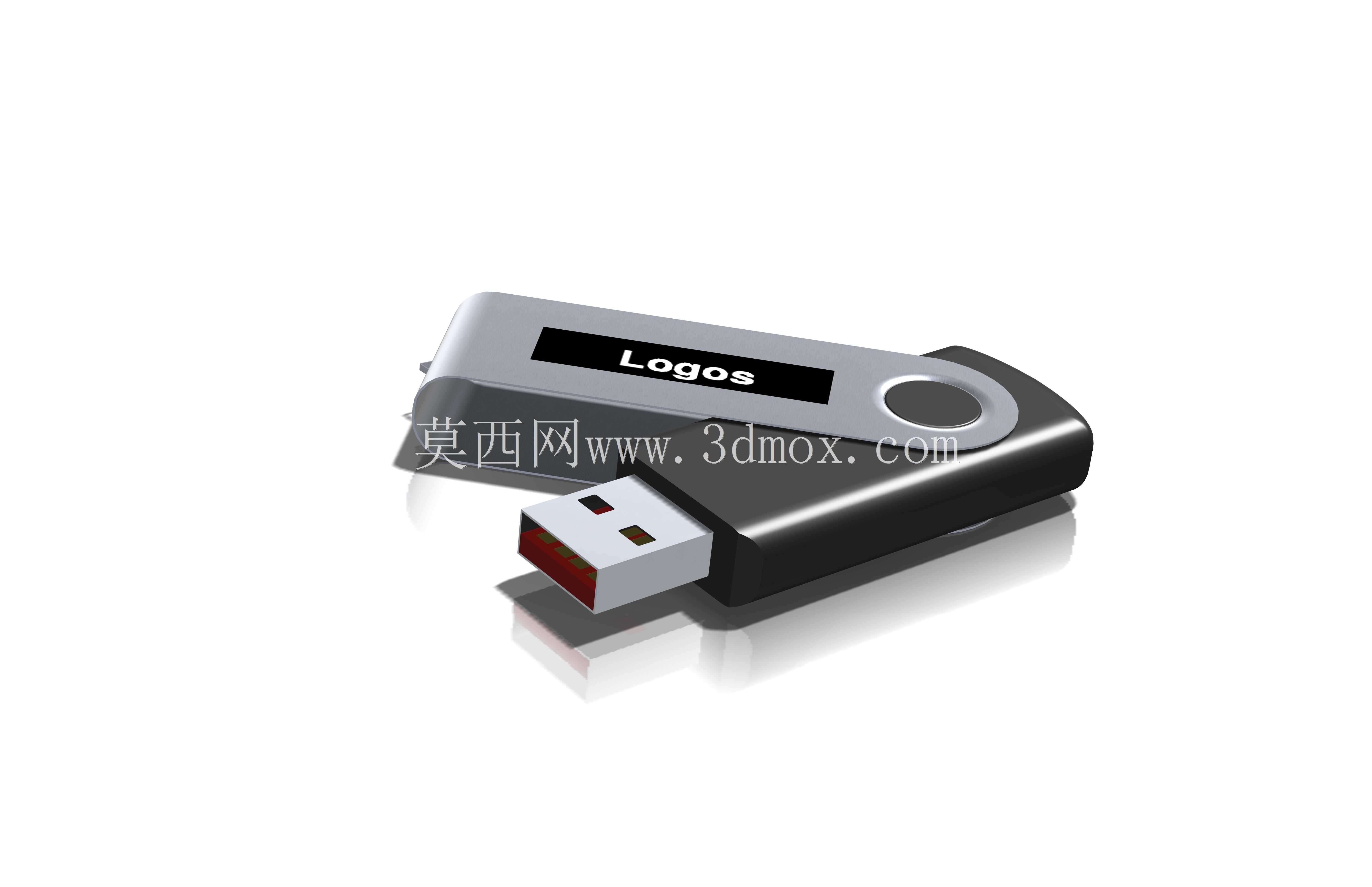

旋转式便携U盘外观结构设计方案

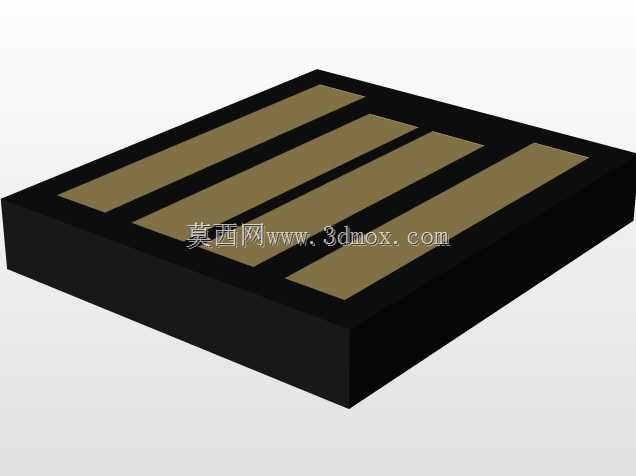

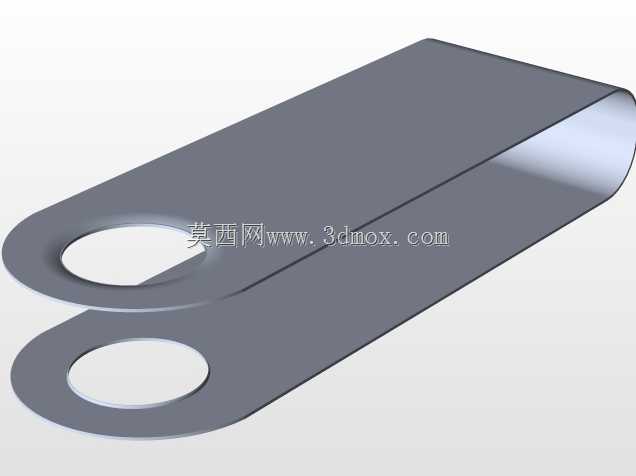

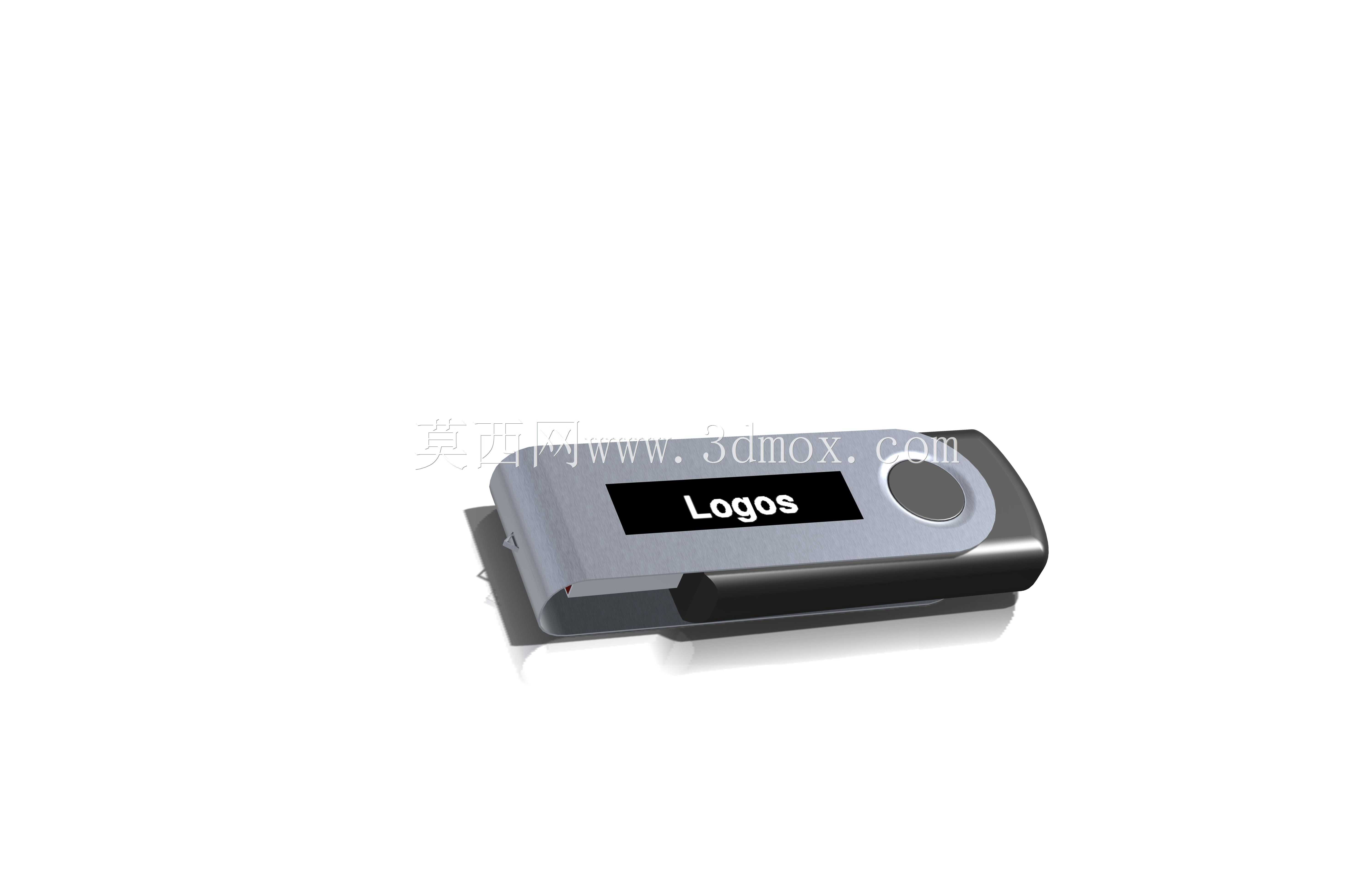

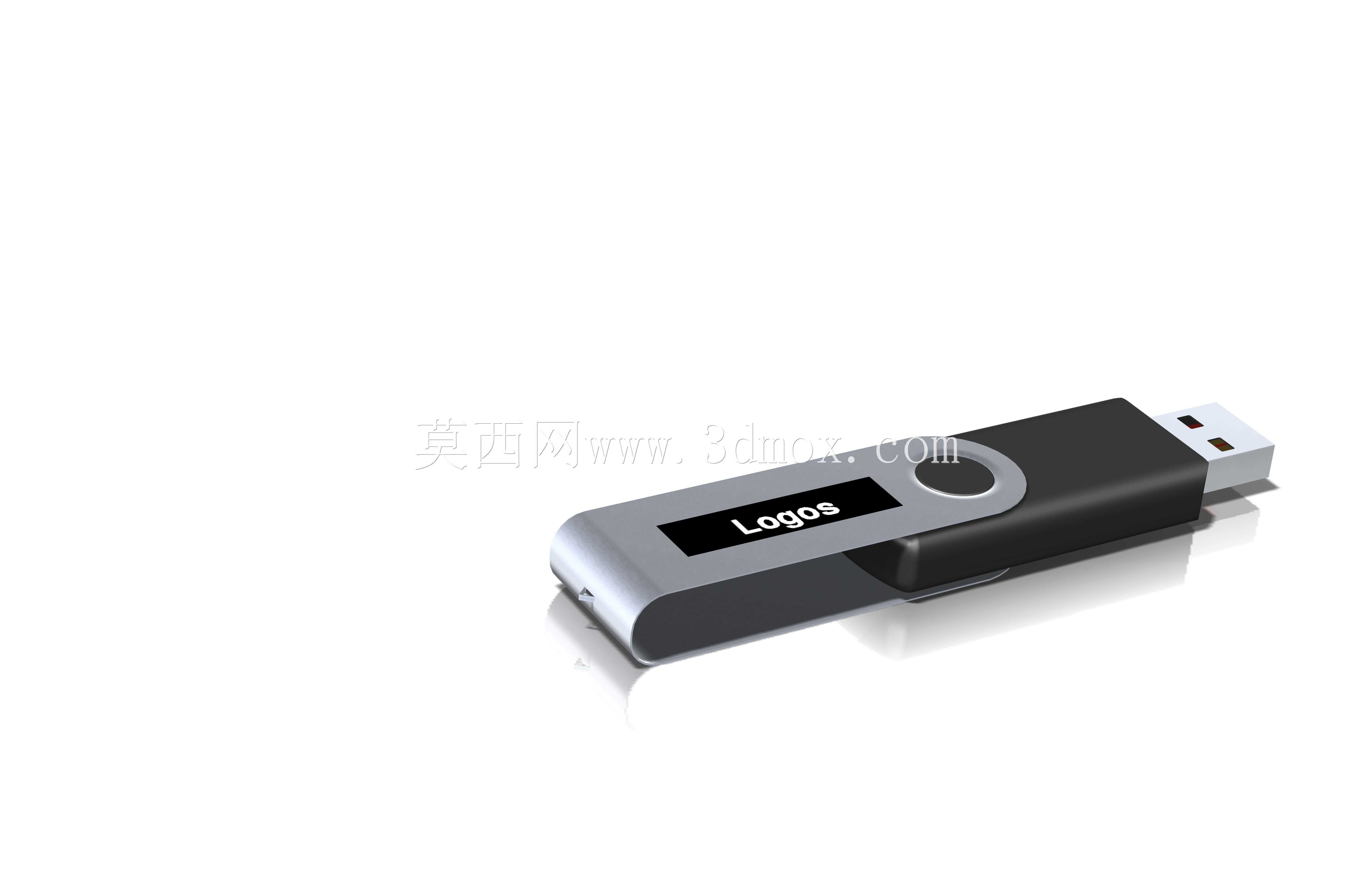

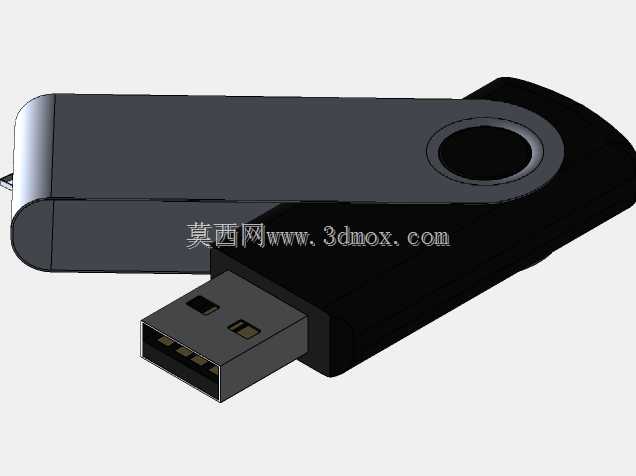

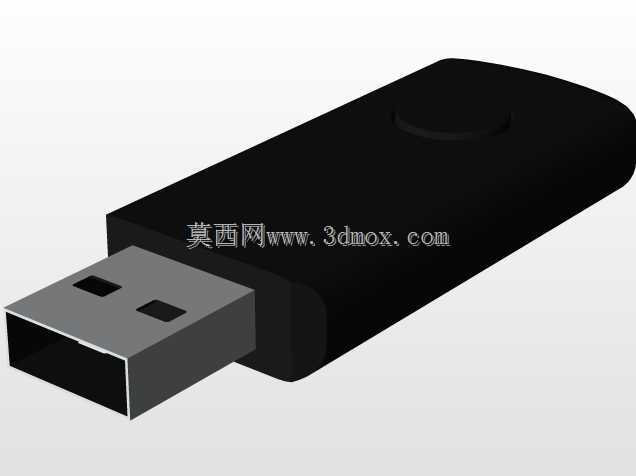

日常办公场景中，这类旋转式便携存储设备的使用频率极高，不管是车间现场拷贝设备运行参数、设计部门传递三维图纸，还是外出对接项目携带演示资料，都需要这类体积小巧、携带方便的存储载体。这款产品采用无帽旋转结构设计，省去了传统U盘分离式盖帽容易丢失的问题，金属旋转夹片与塑料主体通过转轴配合，转动到位后有清晰的阻尼反馈，能精准停在USB公头完全伸出或者完全收纳的位置，不会出现随意晃动松脱的情况。从结构设计层面看，主体外壳做了圆弧过渡处理，握持插拔的时候不会硌手，边缘的分型线位置做了隐藏式设计，合模后缝隙控制在0.1mm以内，既保证了外观的整体性，也能避免日常使用中缝隙进灰影响内部电路板寿命。金属夹片部分除了承担旋转防护的功能，还可以直接夹在笔记本页边、工牌挂绳或者工装口袋上，降低随手放置遗失的概率。USB公头部分的尺寸严格遵循通用串行总线的接口规范，伸出长度控制在标准范围内，不管是台式机后置接口、笔记本侧边紧凑接口，还是工业设备面板上的嵌入式USB口，都能顺利插接，不会出现和相邻接口干涉的情况。内部腔体的设计预留了足够的空间，除了放置常规的闪存芯片与主控电路板，还能兼容不同厚度的PCB板方案，不需要额外修改外壳模具就能适配不同容量的存储配置。外壳表面的标识区域做了内凹处理，可以粘贴品牌标签或者激光雕刻资产编号，适合企业批量采购后做统一的资产管理。旋转转轴的位置采用过盈配合的塑料铆接结构，不需要额外加装金属销轴，装配工序更简单，长期转动后也不会出现转轴松垮、头盖分离的问题。整体外形长度控制在60mm以内，宽度20mm左右，厚度不到10mm，放在口袋里不会有明显的异物感，外壳选用的ABS塑料兼顾了韧性和表面耐磨性，日常和钥匙等硬物放在一起也不容易出现明显的划痕。
