Arduino MKR 1300 WAN开发板结构设计

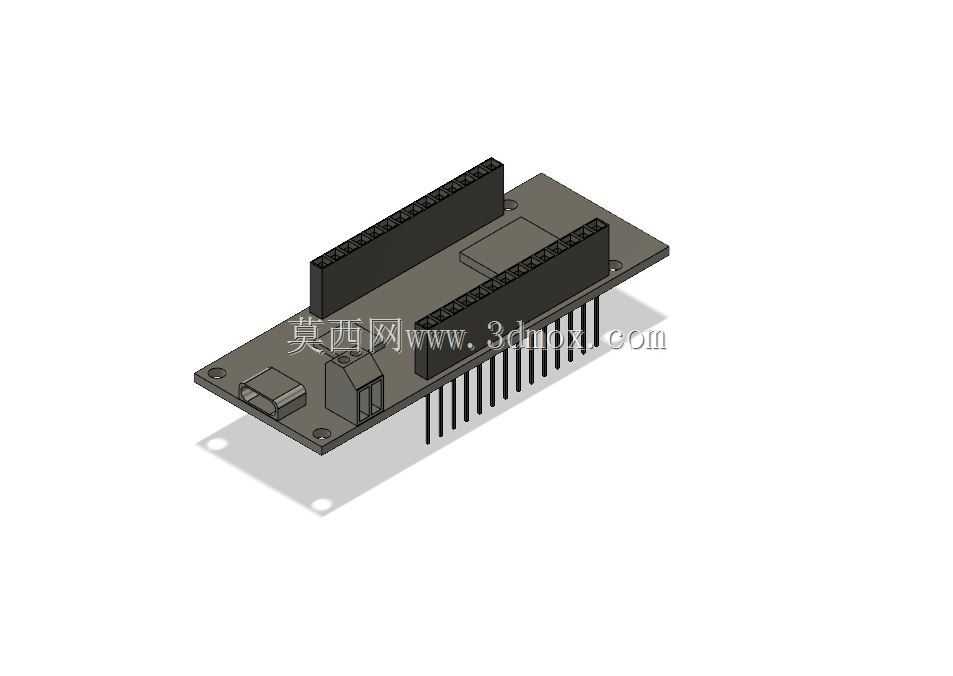

在物联网终端设备的原型开发阶段，开发板的结构适配性往往决定了项目落地的推进效率，这款Arduino MKR 1300 WAN的三维结构设计，完全围绕实际嵌入式项目的安装、接线、扩展需求展开，没有多余的装饰性结构，所有特征都服务于硬件功能的落地。从实际应用场景来看，这类开发板常被用在低功耗广域物联网节点的原型验证中，比如户外环境监测终端、智能表计数据采集模块、分布式农业传感节点等场景，结构设计时首先考虑了狭小安装空间的适配问题，板体整体采用窄长型布局，边缘预留的两个安装孔位完全匹配通用嵌入式外壳的固定柱间距，不需要额外做转接板就能直接固定在标准工控盒内，安装孔做了沉台设计，固定螺丝拧紧后不会突出板体表面，避免和上层堆叠的扩展模块产生干涉。板载接口的布局是设计时的核心考量，两侧的排针排母座采用错位高度设计，一侧的长排针用于外接传感模块、执行器的接线，另一侧的排母用于对接MKR系列的专属扩展板，比如GPS扩展板、传感器扩展板、电池供电板等，堆叠安装时各层板之间预留了2mm的间隙，既可以保证接插件的插拔寿命，也能给板上的发热元件留出散热空间，避免长时间运行时热量堆积影响元器件稳定性。板上的功能元件布局完全遵循电路走线的最短路径原则，电源接口、射频模块、主控芯片的位置排布避开了安装孔和固定结构，射频天线区域的板边做了净空处理，没有布置金属结构件，避免遮挡信号影响LoRaWAN的通信质量。设计过程中特意还原了板上所有的结构细节，包括USB接口的限位凸台、复位按键的凸起高度、板载LED的透光孔位，甚至每个排针的引脚长度、接插件的卡扣结构都做了1:1的还原，在做整机结构装配验证时，可以直接在三维环境中检查接线空间、外壳开孔位置是否匹配，不需要等到实物打样就能发现结构干涉问题。从安装边界来看，板体总厚度控制在排针引脚的长度范围内，所有外接接口的突出高度都不超过排针顶端，装入外壳时不需要在壳体内额外做避让槽，侧面的USB接口、电源接口位置和通用MKR系列外壳的开孔位置完全对齐，能直接适配市面上成熟的配套外壳，减少定制外壳的开模成本。对于做物联网终端结构设计的工程师来说，这个模型可以直接导入到整机装配体中，用来核对安装尺寸、规划内部走线空间、验证扩展模块堆叠后的整体尺寸，避免在原型制作阶段出现结构不匹配的问题，尤其是在做紧凑型物联网节点设计时，精准的开发板模型能大幅减少结构迭代的次数，缩短项目的开发周期。
