人体工学有线光电办公鼠标三维结构设计

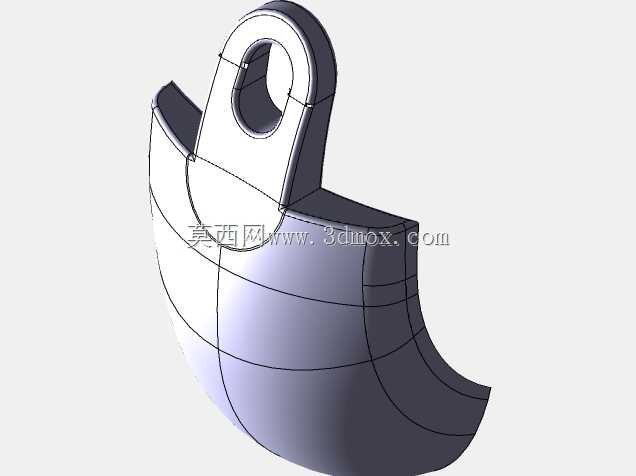

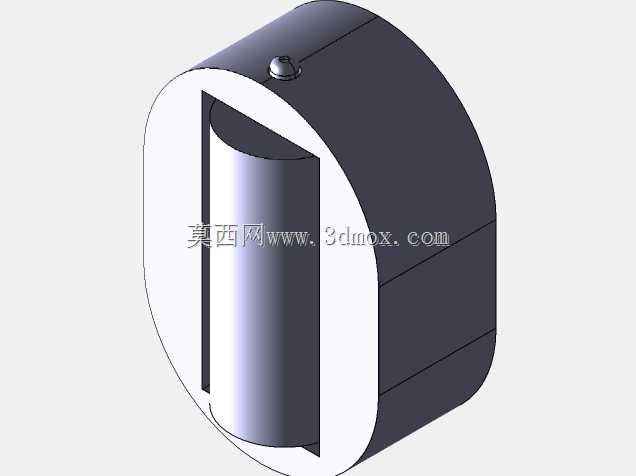

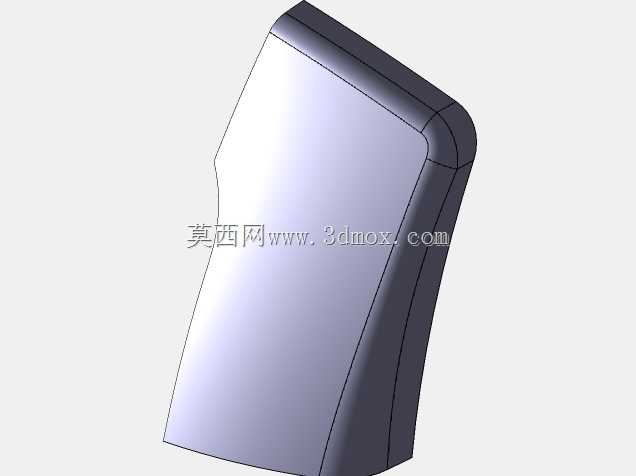

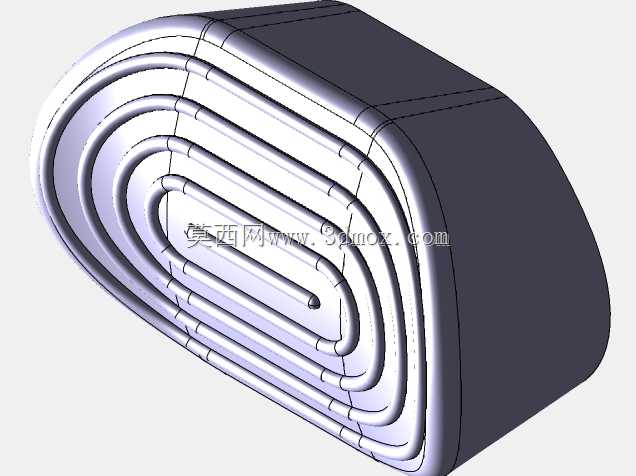

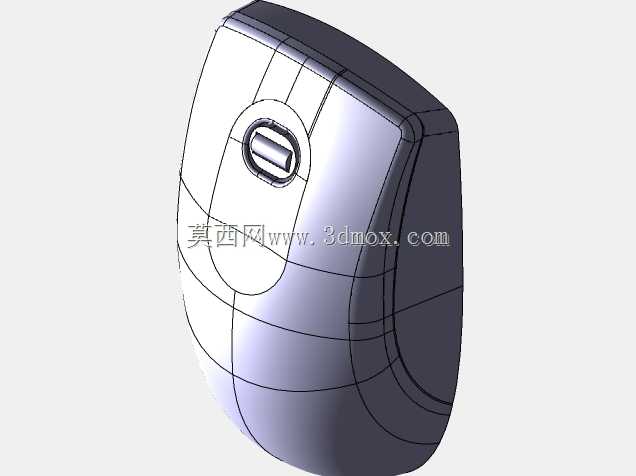

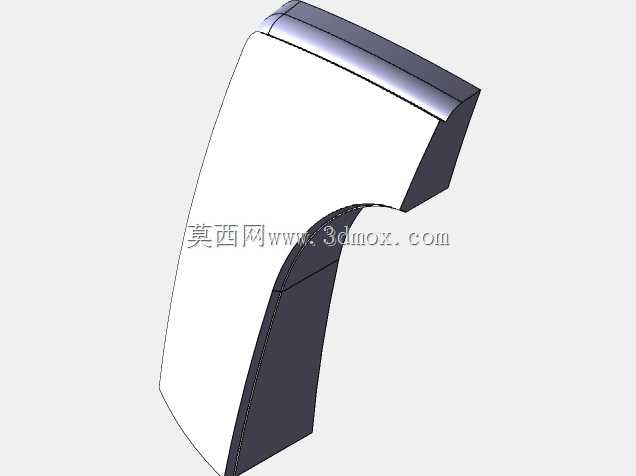

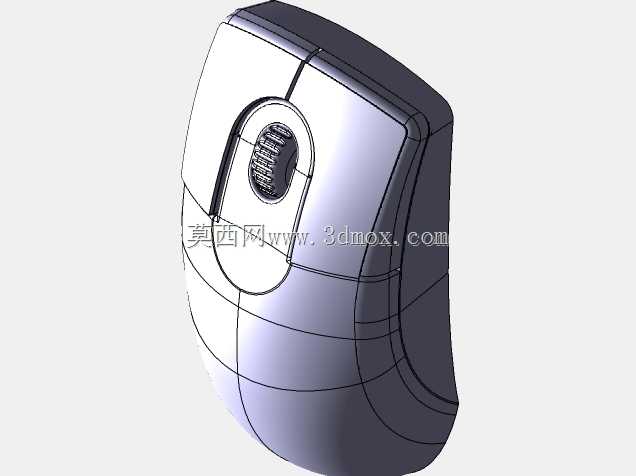

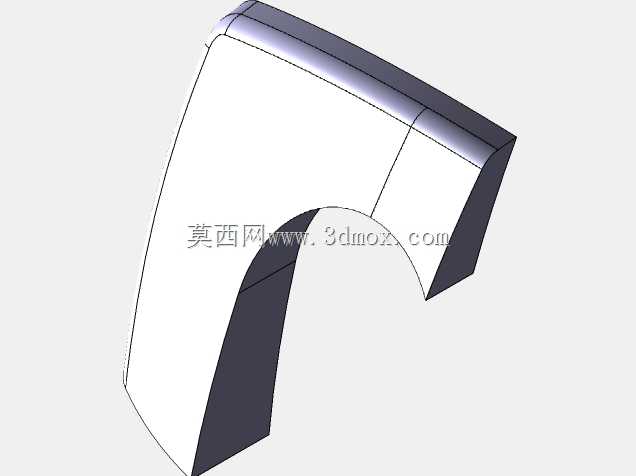

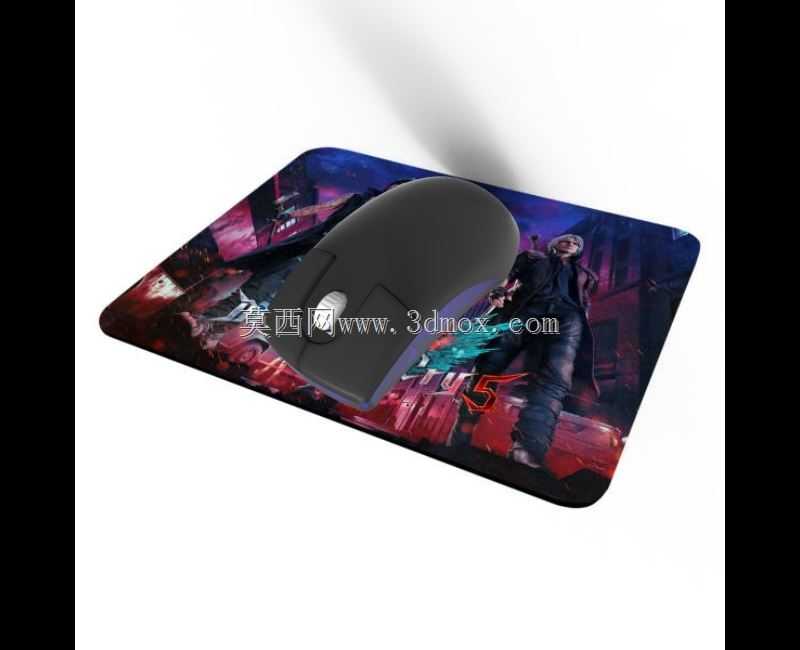

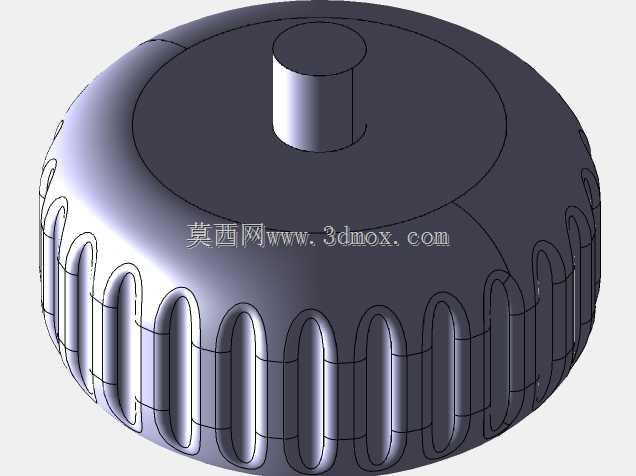

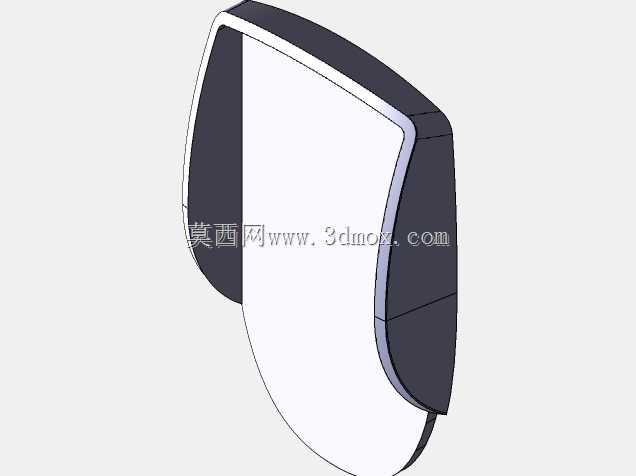

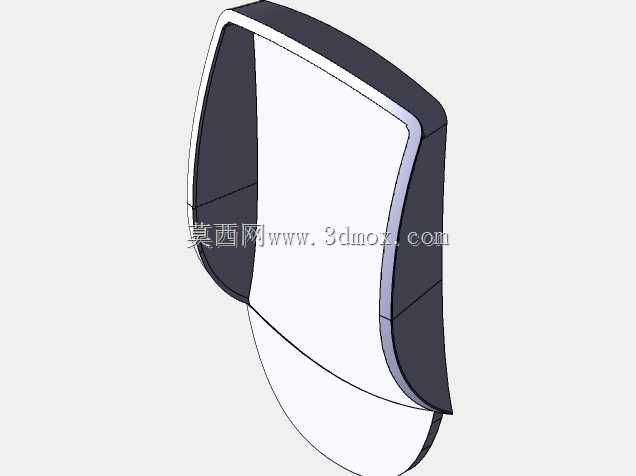

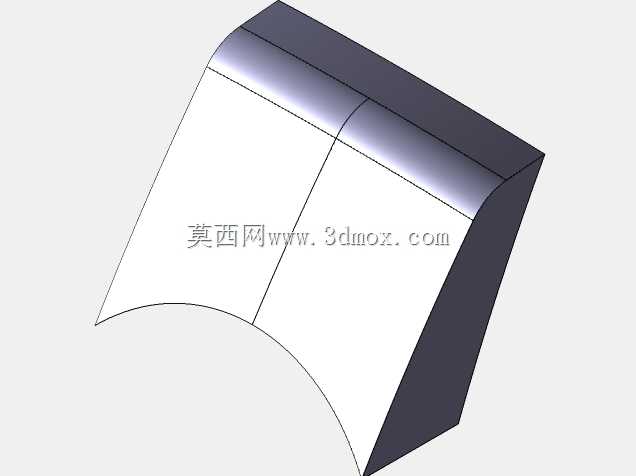

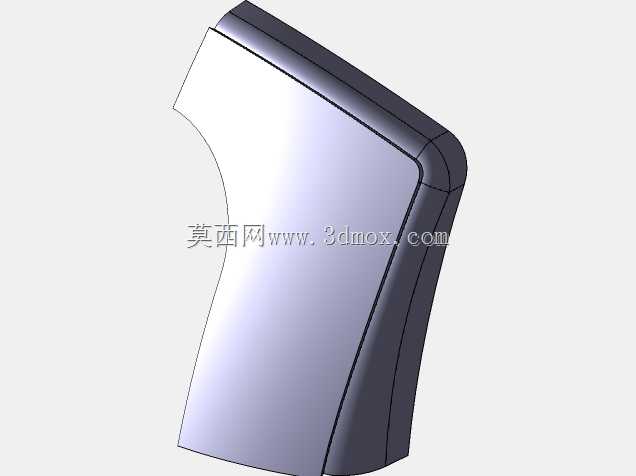

日常办公场景中，鼠标是桌面人机交互最核心的输入部件，其结构合理性直接决定长时间操作的疲劳度与定位精度。这款鼠标的建模完全贴合常规右手握持的手掌弧度，上盖曲面从指根承托位置到按键区做了连续的过渡收窄，拇指侧预留了自然内凹的贴合面，无名指与小指侧做了微抬的承托边，避免长时间握持时手指悬空产生的劳损。从结构分层来看，模型完整还原了上盖、按键分体结构、滚轮组件、内部PCB安装位、底盖脚垫槽的全部装配边界，上盖与底盖的卡扣位置均匀分布在壳体四周，卡扣的扣合量预留了0.8mm的装配间隙，既保证壳体扣合后的紧密性，也不会出现拆装时卡扣断裂的问题。滚轮组件的安装位做了独立的支撑筋，两侧轴孔的同轴度公差在建模时就做了约束，避免装配后滚轮出现卡滞、左右窜动的问题。底盖的脚垫槽深度统一为0.5mm，适配常规厚度的特氟龙脚垫，安装后脚垫与底面齐平，保证鼠标在不同材质鼠标垫上滑动时的平顺性，不会出现脚垫剐蹭垫面的问题。光电传感器的安装位位于底盖中心偏前的位置，距离桌面的预留高度为2.4mm，刚好匹配主流光学传感器的最佳对焦距离，保证不同移动速度下的定位精度，不会出现丢帧、跳帧的问题。按键部分做了分体式的杠杆结构设计，按键根部的薄壁厚度做了1.2mm的均匀处理，既保证按键按压时的回弹韧性，也不会因为薄壁过薄出现长期按压后的断裂问题，按键与微动开关的接触位置预留了0.3mm的预压行程，避免按键出现空程、松动的问题。从安装边界来看，这款鼠标的整体长宽尺寸控制在118mm*62mm，属于中等大小的办公鼠标尺寸，适配绝大多数成年用户的手掌大小，壳体的最大高度为38mm，刚好承托手掌的掌心位置，不会因为高度过高导致手腕悬空，也不会因为高度过低导致手掌完全贴合桌面产生压迫。内部的PCB安装位预留了常规有线鼠标的主板空间，走线槽从主板位置延伸到鼠标前端的出线口，出线口做了圆角过渡的防弯折结构，避免线材长期弯折出现内部线芯断裂的问题。整个模型的曲面过渡都做了G2连续处理，没有尖锐的棱角，所有壳体边缘都做了R0.5的圆角处理，握持时不会出现硌手的问题，表面的分模线位置都设计在壳体侧面的视觉盲区，保证外观的整体性。
