八叶轴流散热扇叶结构设计

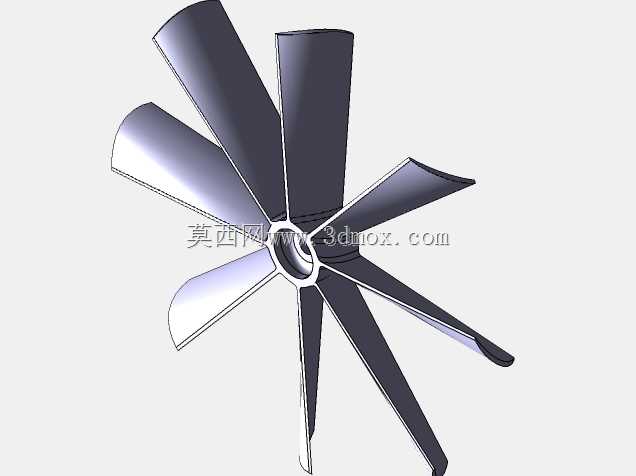

这类多叶轴流扇叶常应用在工业机柜散热、大型设备通风排风、商用通风系统的动力端，区别于普通家用扇叶，其叶型设计更偏向大风量、低运行振动的工况需求。从结构上看，该扇叶采用中心轮毂加八片等距分布叶片的布局，轮毂中心设置有与驱动轴匹配的安装孔位，孔位周边做了加厚加强处理，避免高速运转时轴孔位置出现应力集中导致的开裂问题，轮毂与叶片衔接处做了顺滑的圆弧过渡，既减少气流在叶根位置的紊流损耗，也能分散叶片转动时传递到轮毂的交变载荷。叶片本身采用大扭角渐变设计，从叶根到叶尖的弦长逐步收窄，扭角随半径增大逐步减小，这种设计能让不同半径位置的叶片截面都保持合理的攻角，在相同转速下获得更高的送风效率，同时降低叶尖位置的气流涡流噪音。叶片边缘做了小幅度的弧面收边处理，可减少切割气流时的尖锐紊流，适配长时间连续运转的通风工况。安装边界上，扇叶的轴向厚度控制在适配常规轴流风机安装腔体的尺寸范围内，叶片外沿的回转直径可匹配对应规格的风机风筒内壁间隙，间隙值控制在合理区间，既避免运转时叶尖剐蹭风筒，也减少间隙处的气流回流损失。设计过程中需要重点做动平衡校核，八片叶片的重量偏差、形位公差都要控制在极小范围内，避免高速运转时产生径向跳动，带动整个风机总成出现振动，影响配套驱动电机的轴承使用寿命。实际应用中，这类扇叶可根据工况需求匹配不同转速的驱动电机，在通风散热场景下，能带动气流沿轴向快速流通，带走设备运行产生的积热，也可应用在部分风冷换热设备的送风端，为换热翅片提供持续的流经气流，提升换热效率。叶型的曲面设计需要兼顾气动性能与结构强度，在保证足够送风推力的前提下，尽可能降低叶片自身的重量，减少转动惯量，降低电机启动时的负载冲击。
