美商海盗船散热风扇三维结构设计

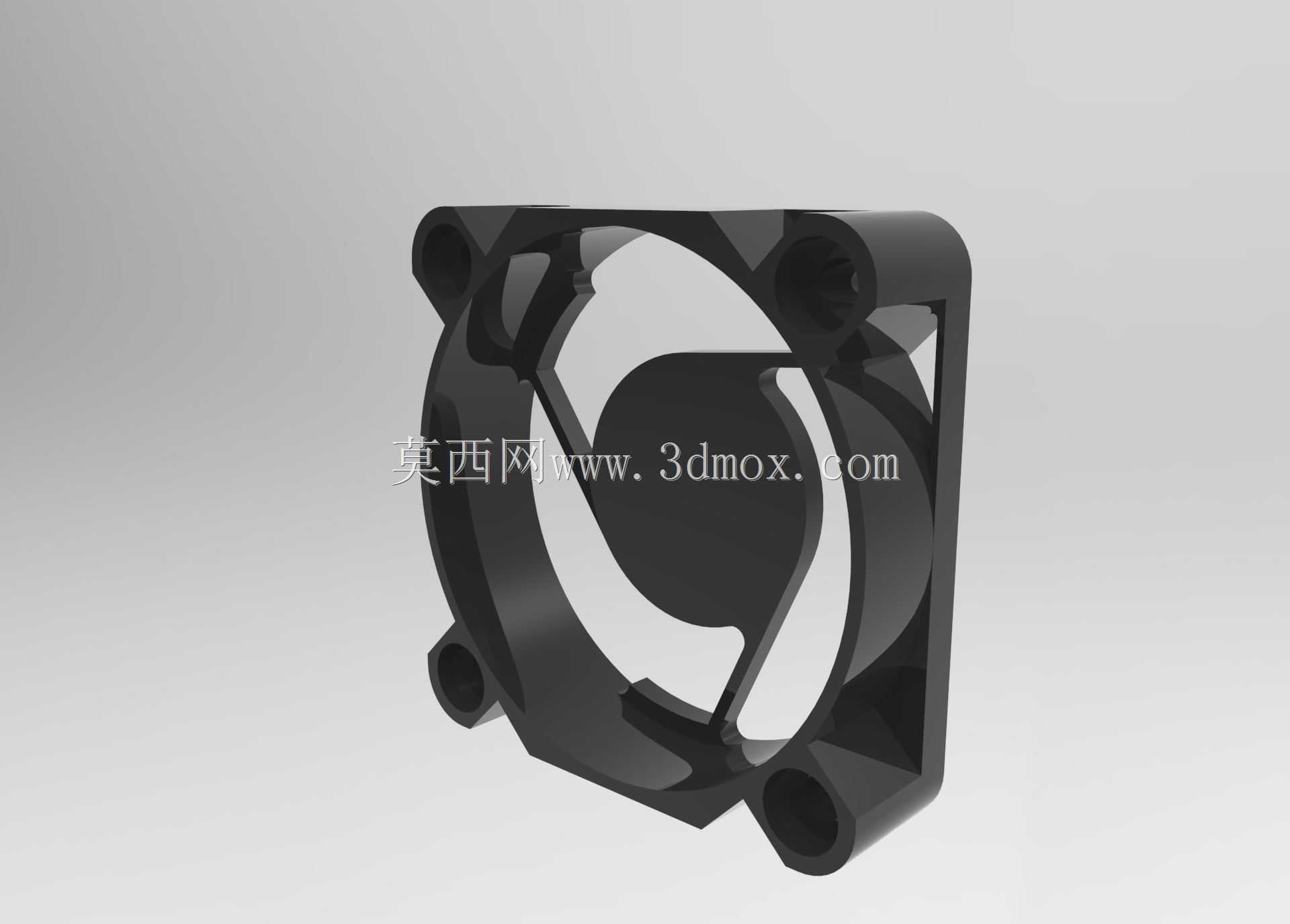

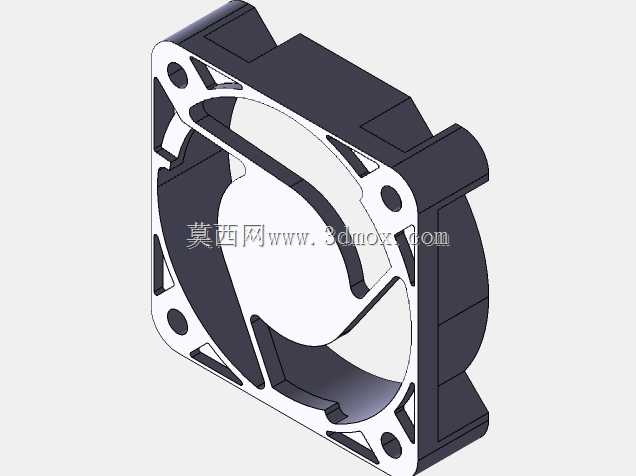

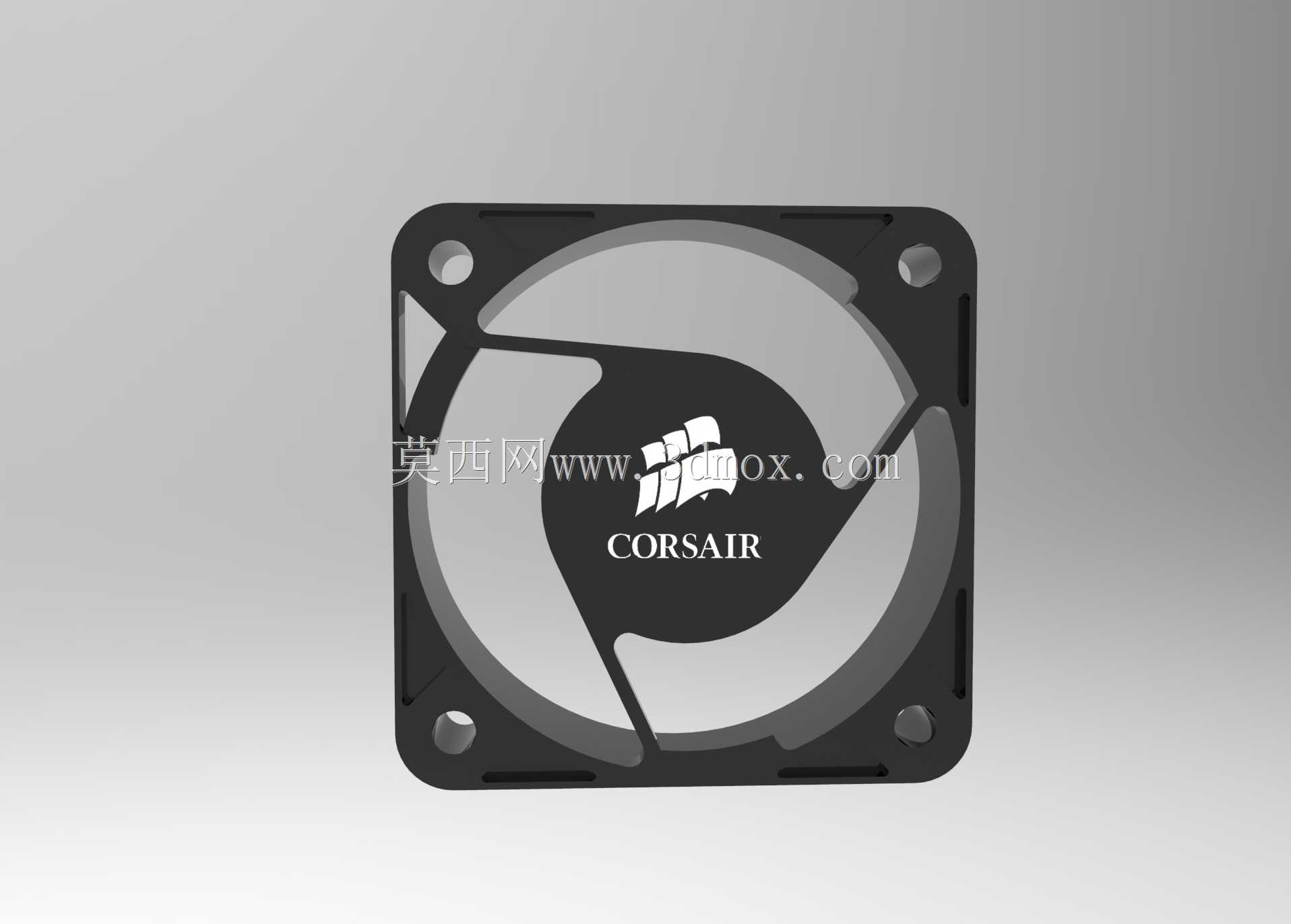

这款轴流散热风扇的结构设计，首先要匹配电子设备内部的狭小安装空间，常见于台式电脑机箱、工控机柜、小型服务器舱内的风冷散热场景，核心作用是驱动空气定向流动，带走发热元器件表面堆积的热量，避免芯片、功率器件因积热出现性能降频或寿命衰减。从设计思路来看，外框采用方形切角的一体式注塑结构，四个角预留的沉头安装孔位完全符合行业通用的安装孔距标准，安装时可直接适配标准机箱的风扇位，不需要额外制作转接支架，孔位周边做了局部加厚处理，能避免螺丝锁紧时出现框体开裂的问题。扇叶部分采用大弧度后掠式曲面设计，在建模阶段反复调整了叶型的安装角与弦长分布，目的是在相同转速下获得更高的风压与风量，同时降低扇叶切割空气产生的紊流噪音，扇叶与中心轮毂的连接位置做了圆弧过渡，减少应力集中的同时也能降低转动时的动平衡偏差。中心轮毂表面做了品牌标识的凹陷结构，既可以作为装配时的定位基准，也能避免印刷标识在长期使用后出现磨损脱落。外框的进风侧与出风侧都做了导流唇边设计，进风侧的唇边可以引导周边空气更顺畅地进入扇叶做功区域，减少入口处的涡流损失，出风侧的唇边则能规整出风气流的方向，避免气流过早扩散降低有效送风距离。安装边界方面，整体外廓尺寸遵循标准120mm机箱风扇的规格，厚度控制在常规25mm区间，适配绝大多数机箱、冷排、风冷散热器的安装位，接线端预留的位置在框体侧边，不会突出框体平面，避免安装时与其他配件产生干涉。扇叶与外框内壁的间隙控制在极小范围内，既不会出现转动擦碰的问题，也能减少间隙处的气流回流损失，提升风扇的整体工作效率。在结构细节上，外框侧边预留的走线槽可以将供电线材规整收纳，避免线材被扇叶卷入造成损坏，四个角的安装位还预留了减震胶钉的安装空间，安装时搭配胶钉可以进一步吸收风扇转动产生的微幅振动，降低振动传递到机箱产生的共振噪音。
