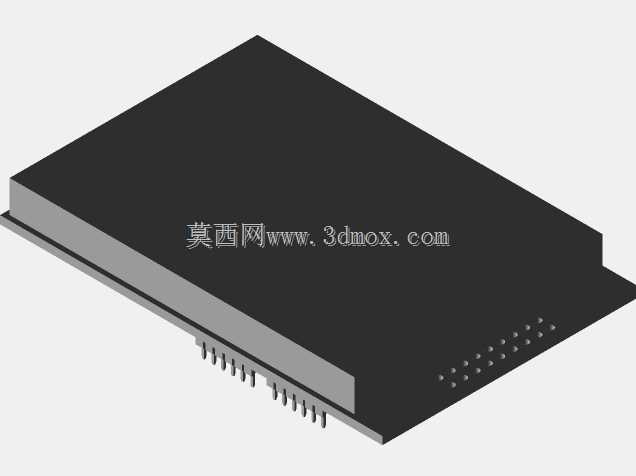

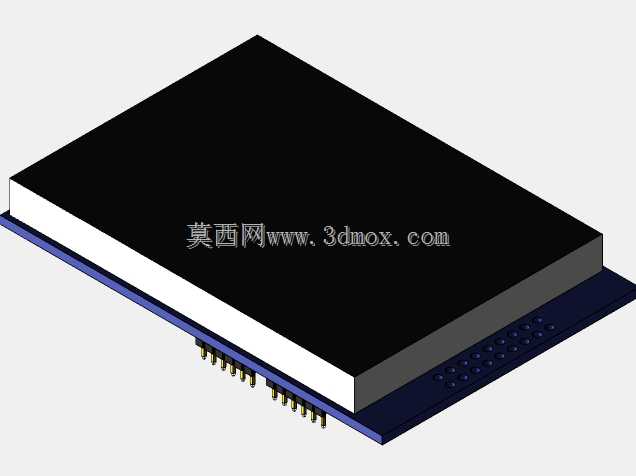

Arduino适配2.8英寸TFT液晶显示屏结构

在嵌入式开发、小型智能设备样机搭建的场景里，2.8英寸TFT液晶显示屏是非常常用的人机交互输出部件，这类屏幕常搭配Arduino控制板使用，完成参数显示、交互界面输出、调试信息反馈等功能，覆盖开源硬件开发、教学实验装置、小型工控终端、便携检测设备的显示需求。做这类屏幕的三维结构建模时，首先要考虑实际量产屏幕的公差特性，市售同规格屏幕因为供应链差异，不同批次的外形、引脚位置会存在小幅偏差，建模时不能完全照搬单一实物的测绘尺寸，需要在常规测绘值基础上预留合理的公差余量，保证结构件能适配绝大多数市售同规格屏幕，避免出现装配卡滞、引脚对位不准的问题。从功能特性来看，这类ILI9338驱动的2.8英寸TFT屏，自带并行接口引脚，屏幕本体分为液晶显示区、背部驱动电路区、侧边排针连接区三个部分，显示区为纯平黑色面板，背部是PCB驱动基板，排针引脚从基板侧边伸出，用于和主控板实现电气连接。建模过程中，首先要明确安装边界：屏幕整体为薄型长方体结构，厚度方向要同时覆盖液晶层、背光层、PCB基板的总厚度，不能只计算显示面板厚度导致装配时背部空间预留不足；排针引脚的间距、伸出长度要符合通用2.54mm排针的标准尺寸，引脚的位置公差要控制在合理范围，保证和常用的排母座能顺畅插接。屏幕背部的驱动元器件布局要做简化处理，不需要还原每一个贴片元件的精细结构，只要把背部的凸起高度做准确，避免安装时背部元件和安装壳体、其他PCB板发生干涉。屏幕侧边的定位孔位置也要按照通用同规格屏幕的常见布局来设置，方便用螺丝或者卡扣将屏幕固定在设备面板上。在做设备结构设计时，这类屏幕的安装通常是前面板开窗露出显示区域，屏幕背部通过螺柱或者卡扣固定在面板内侧，建模时要考虑前面板开窗的尺寸比显示区单边大0.2-0.3mm，既不会露出屏幕黑边影响外观，也不会因为加工公差挡住显示区域；屏幕和主控板之间的排针连接要预留足够的插接线空间，避免排线弯折角度过大导致接触不良。另外要注意，这类屏幕的背光部分通常在液晶层下方，建模时不需要拆分背光的分层结构，只要保证整体外形尺寸、安装位、接口位置准确即可，满足结构装配验证的需求，不需要做光电层面的细节还原。对于做嵌入式设备结构开发的工程师来说，准确的屏幕三维模型可以提前在软件里完成装配干涉检查，验证面板开窗位置、安装螺柱高度、内部走线空间是否合理，减少打样后的装配问题，缩短样机开发的迭代周期，尤其是在做小型手持设备、桌面式实验装置的时候，屏幕作为外露的交互部件，其装配精度直接影响产品的外观和使用体验，提前通过三维模型核对安装边界，能有效避免后期改模的成本。
