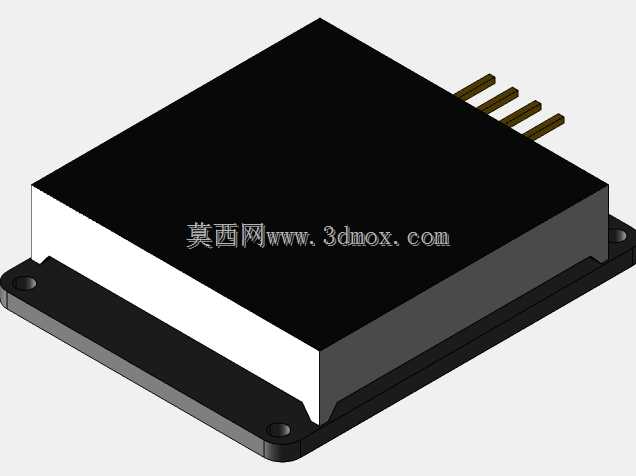

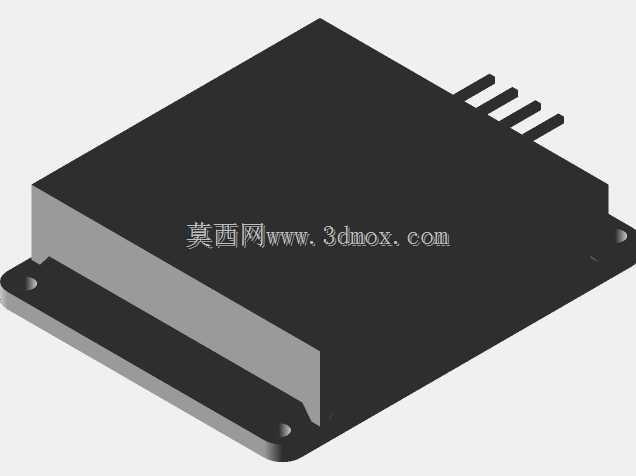

适配Arduino的HT16K33 8x8LED点阵模块

　　在嵌入式开发与小型智能设备的显示交互场景里，8x8LED矩阵是实现基础字符、简易图标、状态提示的常用低成本方案，而HT16K33驱动的点阵模块凭借集成度高、占用IO资源少的优势，成为开源硬件项目里出镜率极高的外设部件。做这类模块的三维建模时，不能只照着官方datasheet生搬硬套尺寸，毕竟市售的第三方兼容模块，尤其是不同厂商推出的Adafruit克隆版本，实际生产出来的外形公差、引脚排布、板边突出结构都会有细微偏差，要是完全按官方文档画模型，装到外壳或者堆叠扩展板的时候很容易出现干涉。

　　建模前先对多块同型号模块做实测，把不同批次样品的长宽厚、引脚伸出长度、排针间距、板载元件的突出高度都取实测均值，避免单块样品的个体误差导致模型适配性差。模块主体是黑色PCB基板，正面搭载8行8列共64颗贴片LED，驱动芯片HT16K33贴装在PCB背面，侧面引出4根直插排针，分别对应电源、地、I2C通讯的时钟与数据引脚，排针的位置要严格对齐常用的面包板、扩展板孔位间距，保证模型导入装配后能直接匹配标准安装孔位。

　　从功能特性来说，这款模块通过I2C总线和主控板通讯，只需要两根信号线就能完成全部显示控制，相比直接用主控IO口逐行扫描驱动点阵的方案，能省下大量IO资源，特别适合IO口资源紧张的小型控制板使用。模块自带的驱动芯片内置了振荡电路和显示缓存，不需要主控持续刷新显示数据，只要发送一次显示指令，芯片就能自动完成点阵的动态扫描，大幅降低主控的运行负荷，在做小型状态提示牌、简易交互装置、迷你游戏机这类项目的时候，不用为显示驱动分配过多的运算资源。

　　实际做结构设计的时候，要重点关注几个安装边界：首先是模块的整体厚度，除了PCB本身的1.6mm标准厚度，正面LED灯珠的突出高度、背面驱动芯片和阻容元件的焊盘突出量都要算进去，要是做嵌入式安装的面板开孔，深度预留必须覆盖整体最大厚度，避免装板后背面元件顶到壳体内部的其他结构。然后是侧面排针的位置，排针距离板边的距离、排针自身的长度要准确，要是做堆叠式安装，上层板和下层模块之间的间隙要留够，不能让排针顶端碰到上层板的底部焊盘造成短路。还有PCB四个角的安装孔位，实测的孔径和孔位中心距要准确，方便用铜柱或者螺丝把模块固定在支架或者外壳内部，避免设备移动的时候模块晃动导致引脚接触不良。

　　在不同的应用场景里，这款模块的安装方式也有区别：做桌面小型交互装置的时候，一般是把模块用排针直接插在Arduino控制板的扩展排针上，这时候建模要注意模块和主控板之间的堆叠间隙，预留出主控板上USB接口、电源接口的操作空间，不能让模块板边挡住接口导致没法插线。做嵌入式面板安装的时候，要在面板上开对应8x8LED显示区域的开窗，开窗的大小要刚好露出全部LED灯珠，同时挡住周围的PCB板边，保证外观整洁，这时候模型里LED区域的边界尺寸就要精准，差个1mm就可能出现漏黑边或者挡灯珠的问题。

　　建模的时候还要把模块上的细节结构做准确，比如板边的定位缺口、焊盘的位置、排针的塑料基座高度，这些细节虽然不影响功能，但在做整机装配干涉检查的时候，这些小结构往往是容易出问题的地方——比如排针的塑料基座要是做矮了，装配模拟的时候会误以为排针能插到底，实际生产的时候就会发现基座顶到PCB导致插不到位。还有LED灯珠的表面是漫反射的磨砂质感，建模的时候不用做太复杂的光学结构，只要把灯珠的外形尺寸和排布位置做准确，就能满足结构设计的需求，毕竟结构建模的核心是保证安装适配，不是做光学仿真。

　　另外要注意，这类第三方克隆模块的I2C地址选择焊盘位置，不同厂商的布局可能有细微差别，建模的时候可以把背面的焊盘位置按实测样品做出来，方便做结构设计的时候预留出配置地址的操作空间，不用把模块拆下来就能短接焊盘改地址。模块的供电引脚支持3.3V和5V电平兼容，实际使用的时候不用额外加电平转换电路，所以在结构设计的时候不用预留电平转换模块的安装位，能省出不少内部空间。

　　做这类电子模块的三维模型，核心目标是给结构设计提供准确的装配参考，不是做外观展示的渲染模型，所以所有尺寸都要服务于实际装配，不能为了好看随意调整圆角、倒角的大小，也不能忽略板上元件的实际突出高度。比如模块背面的电容元件，虽然体积很小，但如果忽略它的高度，把模块紧贴着壳体后壁安装，就会把电容挤掉，造成模块故障。只有把每一个影响安装的结构细节都按实测尺寸还原，才能让模型在实际结构设计、设备选型的时候真正发挥作用，避免打样之后出现装配干涉、尺寸不匹配的问题，减少反复修改图纸、重新打样的成本。
