台式机ATX标准PC电脑电源结构设计

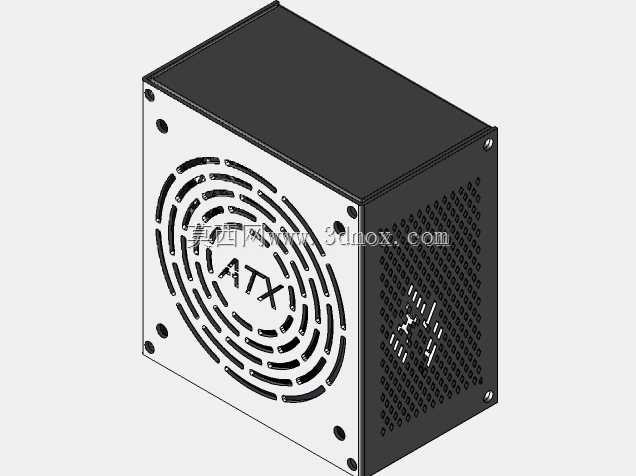

日常做台式机整机组装、工控机内置供电方案选型时，ATX规格PC电源是绕不开的核心部件，这次拆解建模的这款标准ATX电源，完全遵循行业通用的安装尺寸规范，长宽高控制在常规ATX电源的150mm×140mm×86mm边界内，能适配绝大多数ATX、MATX、ITX规格的电脑机箱，安装孔位完全对齐机箱电源位的标准固定点位，不需要额外做转接支架调整，装配时直接对准孔位拧上四颗固定螺丝即可完成固定，不会出现尺寸干涉、孔位错位的问题。从结构设计思路来看，这款电源的外壳采用分体式拼接结构，主体为0.8mm厚的SECC镀锌钢板弯折成型，表面做黑色哑光喷塑处理，既可以提升外壳的抗锈蚀能力，也能避免内部电磁信号向外泄露干扰其他板卡部件。外壳正面也就是朝向机箱外侧的出风面，做了同心圆造型的通风栅格，栅格的开孔宽度控制在3mm，既保证足够的通风面积，也能防止较大的异物进入电源内部触碰高压元器件，栅格中心预留了标准12cm散热风扇的安装位，风扇通过四颗自攻螺丝固定在外壳内侧的翻边凸台上，工作时向外抽风，把电源内部元器件工作产生的热量顺着栅格排出机箱外。外壳的侧面也就是朝向机箱内部的一侧，做了密集的六边形冲孔网，冲孔的开孔率控制在60%左右，作为冷风进风通道，外界冷空气从这些冲孔进入电源内部，带走整流桥、开关管、变压器、滤波电容这些发热元件的热量后，再从正面的风扇位排出，形成完整的散热风道。外壳的边角位置做了向内的翻边处理，既可以提升外壳整体的结构强度，避免钢板边缘划手，也能让上下壳体拼接时定位更准确，装配公差控制在0.2mm以内，拼接后没有明显的缝隙。电源尾部的出线位置预留了标准的护线套安装槽，电源线束从护线套位置穿出，避免钢板边缘割破线材绝缘层造成短路风险。从实际使用场景来看，这款电源不仅可以用于普通家用台式电脑，也能适配工业控制计算机、小型服务器、嵌入式工控设备的供电需求，只要设备预留标准ATX电源安装位，就可以直接适配使用。建模过程中完全还原了实物的装配关系，外壳的每一处卡扣、螺丝孔位、通风开孔都和实物保持一致，没有做简化处理，做结构验证时可以直接导入装配环境，模拟电源安装到机箱后的干涉情况，也可以基于这个模型做电源外壳的改型设计，比如调整通风孔样式、更改外壳表面处理工艺、调整出线位置等，不需要从零开始绘制基础外形，能大幅缩短结构设计的周期。
