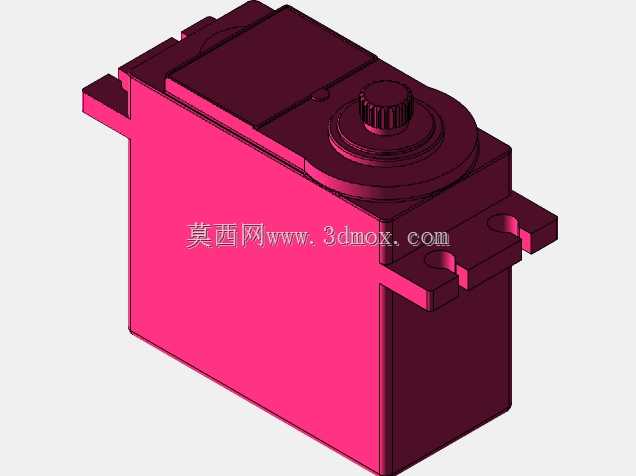

MG995金属齿轮舵机结构三维建模

这款舵机的三维建模完全还原了实物的装配逻辑，从外壳的安装耳定位到顶部输出轴的齿形细节，都严格匹配实物的装配公差要求。在航模领域，这类大扭矩舵机常被用于固定翼副翼舵面驱动、直升机尾桨变距控制，也可搭载在1:10及以上比例的遥控车模上负责转向与油门控制，在小型桌面机器人、机械臂关节的DIY开发场景中，它也是性价比极高的执行元件选择。建模过程中优先还原了两侧带安装孔的凸耳结构，两个对称分布的安装耳孔位间距、孔径尺寸都严格对应行业通用安装标准，可直接适配市面上绝大多数标准舵机支架、摇臂配件，无需额外调整安装位。顶部输出轴采用标准21T花键齿形，建模时还原了齿形的倒角与啮合间隙，能匹配通用金属舵盘、塑料摇臂的装配要求，输出轴的轴向定位台阶也做了精确还原，避免装配时出现摇臂蹭壳的问题。外壳部分做了上下盖的分模结构还原，侧面的加强筋、顶部的电位器调节孔位都和实物一致，内部预留的齿轮组安装腔、电机安装位、电位器安装槽的尺寸边界都做了精确复刻，可直接用于二次开发时的结构干涉检查。从功能特性来看，这款舵机属于大扭矩模拟舵机，金属齿轮组的传动结构能承受更大的负载冲击，建模时还原了各级齿轮的啮合位置与传动路径，可直观展示动力从直流电机到输出轴的减速传递过程。在做设备选型适配时，可直接调用该模型完成安装位的空间校核，确认舵机摆动范围内不会和周边结构件发生碰撞，外壳的整体长宽高尺寸、输出轴中心到安装面的高度都严格匹配实物参数，能直接用于装配体的整体布局设计。建模时还考虑了走线空间的预留，侧面的出线口位置、出线方向都做了还原，方便在整体装配时规划线缆走线路径，避免出现线缆被活动结构挤压的问题。对于做小型自动化装置开发的工程师来说，这个模型可直接用于舵机驱动机构的运动仿真，验证不同摆角下的执行端行程是否符合设计要求，也能通过模型快速测量安装孔位坐标，减少实物测绘的工作量。
