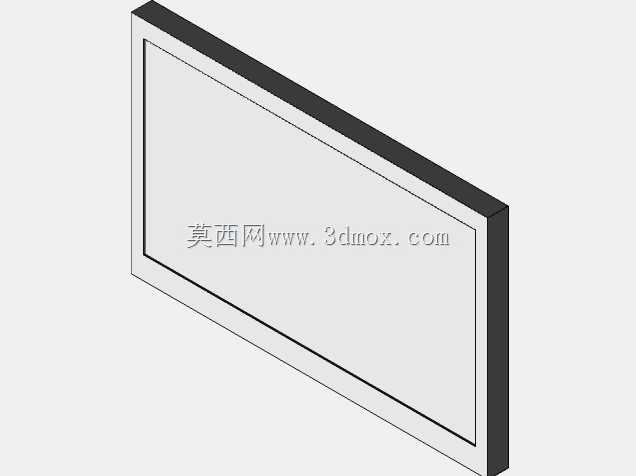

饭山T225MTS-B3款触控显示器结构建模

在工业控制工位、桌面办公配套、小型监控台搭建的场景里，这类21.5英寸规格的触控显示器是十分常见的人机交互终端，建模时首先要考虑的是实际安装的边界约束，不能只做外观曲面的复刻。从实际使用场景出发，这款显示器的窄边框设计是为了在多屏拼接的监控工位上减少视觉隔断，所以建模时前框的拼缝间隙控制在0.3mm以内，和实际量产的装配公差保持一致，避免拼接时出现边框错位的视觉差。背部的壁挂孔位严格遵循VESA标准孔距，适配常规的桌面支架、壁挂悬臂以及嵌入式安装的机柜固定位，这部分的安装面做了0.5mm的下沉处理，保证壁挂螺丝锁紧后不会突出背板平面，不会影响显示器贴墙或者嵌入机柜的安装平整度。

从功能特性来看，这款带触控功能的显示器，前框的触控层边缘做了1.2mm的凸边防护，避免日常操作时边角磕碰损坏触控玻璃，建模时特意还原了这个细微的结构，而不是做成纯平的边框，这也是很多外观建模容易忽略的实际使用细节。屏幕的显示区域做了0.8mm的内凹处理，和外层的保护玻璃预留了均匀的空气层间隙，还原量产产品的屏幕装配结构，方便后续做散热仿真或者结构干涉检查时，能准确对应内部的屏幕模组安装空间。

设计思路上没有做多余的装饰性曲面，整体外框采用直边切角的造型，底部的支撑安装位预留了标准底座的连接卡口，卡口的定位凸台尺寸和实际产品一致，既可以搭配原厂底座放置在桌面，也可以拆除底座直接安装在悬臂支架上。机身侧面的厚度控制还原了实际产品的尺寸，侧边的散热开槽位置做了等距的格栅结构，每个格栅的通风间隙保持2mm，既保证内部驱动板的散热通风，也不会因为间隙过大进灰影响内部元件寿命。

在做结构建模的时候，特意区分了前框、后壳、屏幕模组、安装挂孔几个独立的装配体，每个部件的分模线位置都和实际量产产品保持一致，方便后续做结构改型或者配套安装结构设计时，可以直接拆分零件调用。比如在做嵌入式机柜安装的时候，可以直接提取前框的外轮廓尺寸，给机柜开孔预留0.2mm的安装间隙，不用再重新测量外形尺寸；做配套的屏幕保护罩时，可以直接贴合前框的曲面弧度，不会出现装配间隙不均的问题。另外屏幕的边角做了R2的圆角处理，和实际的玻璃切割圆角一致，避免建模时出现直角尖角和实际产品不符的问题，也能对应触控玻璃的边缘应力释放结构，还原产品的可靠性设计细节。
