1602字符型液晶显示模块结构设计

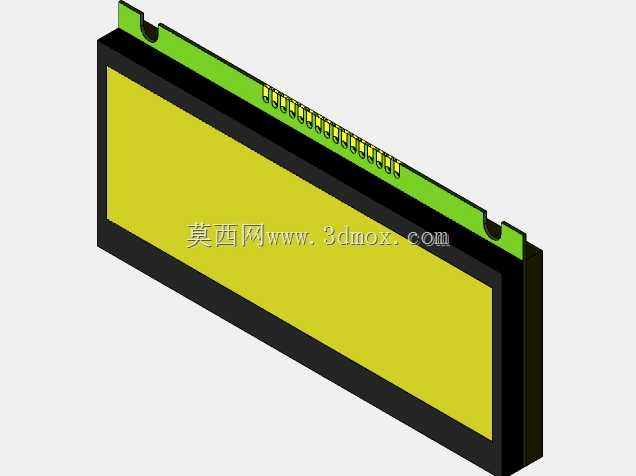

这款16x2字符液晶显示模块是嵌入式设备与人机交互场景中极为常见的显示终端，在小型工控面板、消费类电子控制端、简易检测设备的参数显示界面中应用广泛，能够稳定呈现两行、每行16个ASCII字符内容，满足设备运行状态提示、参数数值展示、简易操作菜单的显示需求，无需复杂的图形渲染算力，适配各类低算力主控的硬件方案。从结构设计层面来看，模块整体采用长条形薄型化布局，核心显示区域为黄绿底黑字的液晶面板，外围包裹黑色遮光胶框，既可以阻隔侧边杂光干扰显示对比度，也能为内部液晶层、偏光片提供结构防护，避免装配过程中受力不均导致的液晶漏液、显示异常问题。模块上方延伸出的绿色PCB连接边板上排布了整排金属连接引脚，引脚间距符合行业通用的2.54mm标准间距，既可以直接插装在对应规格的排针座上完成电路连接，也能通过软排线实现板间连接，适配不同设备内部的走线布局需求。设计过程中优先考虑了安装兼容性，模块整体外轮廓尺寸匹配行业通用1602液晶的安装孔位标准，设备端无需重新开模调整安装位，即可直接替换同规格的其他同类型模块，降低设备迭代的结构改造成本。边板两端预留的半圆定位缺口，能够在装配时与设备壳体上的定位凸台配合，避免焊接或插装过程中模块偏移导致的引脚对位偏差，同时也能在长期使用过程中限制模块的前后窜动，提升连接可靠性。从实际使用的结构适配角度出发，模块整体厚度控制在常规液晶模块的通用厚度范围内，正面显示区域的可视角度覆盖设备正面操作的常规观测范围，不需要额外增加导光或角度调整结构，就能满足操作人员站立或坐姿下的读数需求。黑色胶框的边缘做了微小的倒角处理，装配时不会刮擦设备面板的安装开口边缘，也能避免工人装配过程中被锐边划伤。PCB边板的布线区域做了绿油覆盖，引脚位置做了镀锡处理，既可以提升焊接可靠性，也能避免长期使用后引脚氧化导致的接触不良问题。在结构强度设计上，液晶面板与PCB边板之间通过导电胶条实现电路连通，胶条同时具备一定的缓冲能力，能够吸收设备运输或运行过程中产生的微小振动，避免硬连接导致的连接断裂问题，适配工业场景下有轻度振动的设备使用需求。
