旋转轴系统BOA复刻结构件

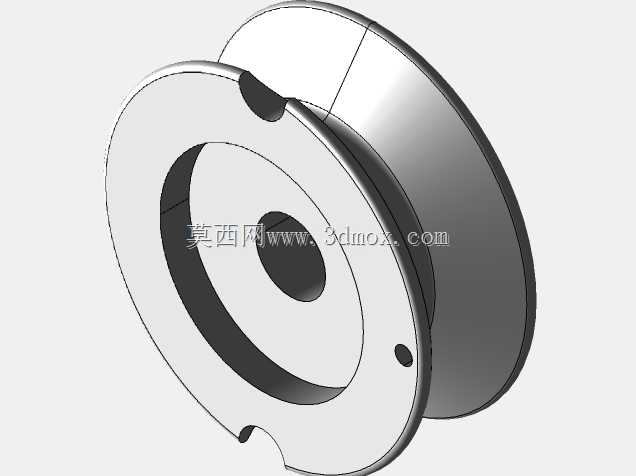

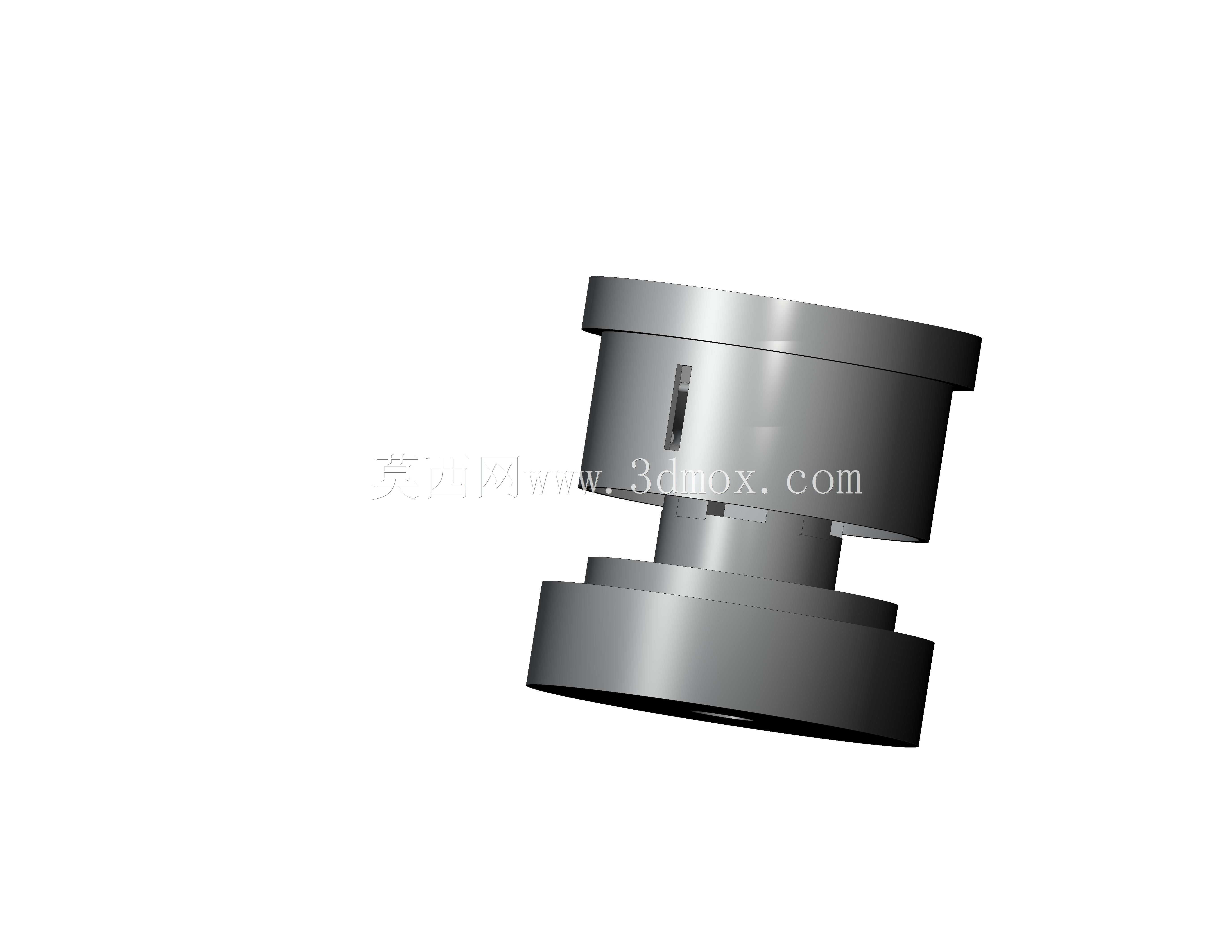

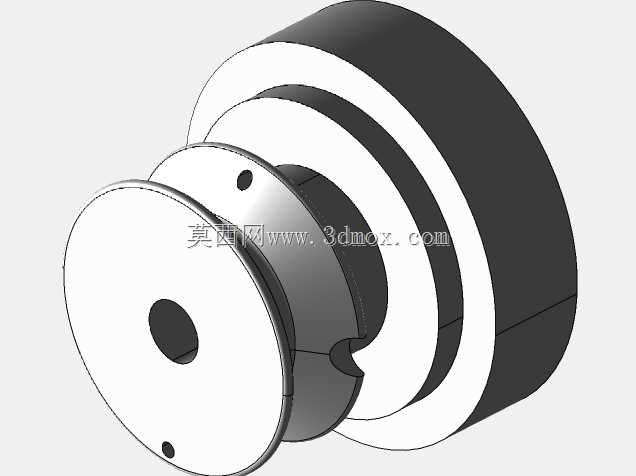

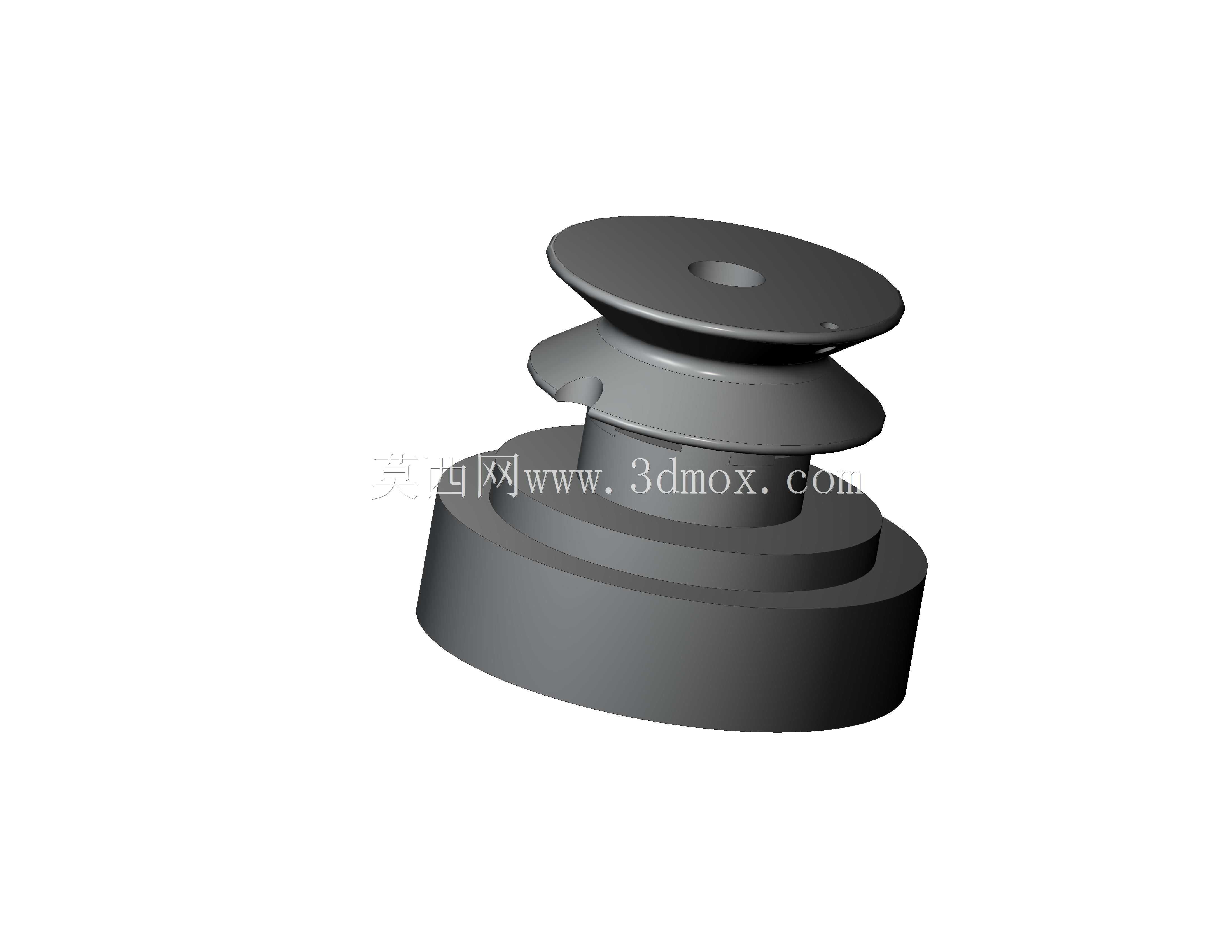

该轴系结构件主要应用于中小功率回转传动场景，常见于轻工输送设备、小型工装夹具回转工位、台式试验设备的动力输出端，承担扭矩传递、回转支撑的核心作用，可适配径向载荷与中等轴向载荷的复合受力工况，在低速平稳回转的工位中能长期保持运行精度，避免轴系窜动带来的工位偏移问题。从结构设计来看，整体采用阶梯同轴布局，上下两端的法兰式凸缘为安装基准面，凸缘端面加工有贴合定位止口，安装时可直接与配套的安装座止口配合，无需额外调整同轴度，能大幅缩减现场装配的调校时间；中间段的缩颈结构既减轻了零件整体自重，又预留了密封件、锁紧卡环的安装空间，侧壁开设的键槽用于与传动轮或输出端连接件配合，通过平键传递扭矩，避免回转过程中出现连接件打滑空转的问题。设计过程中优先保证各段轴颈的同轴度公差，所有回转面的径向跳动公差控制在0.02mm以内，两端安装面的平面度公差不超过0.01mm，确保装配后整轴回转无偏摆；安装边界方面，两端凸缘的外径为适配常规安装座的通用尺寸，中间轴颈的直径匹配标准规格的深沟球轴承与接触式密封圈，用户选型时可直接搭配标准件完成整套轴系的装配，无需单独定制配套连接件。实际使用中，该结构件可直接替换同规格的进口轴系部件，在满足同等传动精度与负载能力的前提下，适配国内常规加工工艺的生产要求，降低备件采购与维护成本；轴身的过渡圆角均做了应力释放处理，避免长期交变载荷下出现应力集中导致的轴颈断裂问题，表面处理可根据使用场景选择发黑或镀硬铬工艺，适配有防锈、耐磨要求的不同工况。
