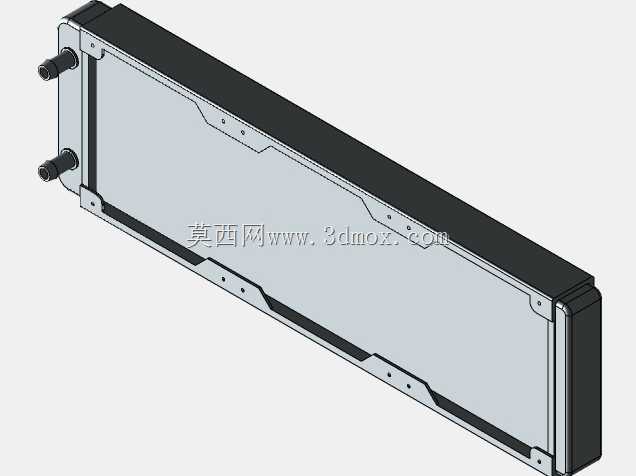

适配三120mm风扇的PC水冷散热排结构

在桌面PC硬件散热、小型工控设备液冷散热场景中，这类长条形水冷散热排是液冷回路的核心换热部件，承担着将循环冷却液携带的热量传递至空气的关键作用，区别于传统风冷直接接触发热源的换热路径，水冷排通过大面域的流道与鳍片结构，能在更低风噪水平下实现更高的热交换效率，适配高功耗CPU、多卡GPU工作站这类发热密度较高的硬件配置。从结构设计逻辑来看，这款散热排采用单侧边双水嘴布局，两个G1/4标准规格的水嘴沿短边方向平行布置，进出水方向与鳍片风道走向垂直，能让冷却液在内部流道中形成更长的换热路径，避免出现局部流道短路导致的换热效率下降问题；主体采用铝制钎焊工艺，内部密布微通道扁管与波浪形散热鳍片，扁管与鳍片之间完全焊合，不存在接触热阻，能快速将冷却液的热量传导至整个鳍片面域。安装边界方面，这款散热排的长度方向预留了三组标准120mm风扇安装位，孔位完全遵循PC机箱散热位的通用安装规范，横向孔距与纵向孔距匹配120mm风扇的固定尺寸，既可以在外侧安装120mm规格的轴流风扇进行强制风冷，也能适配机箱自带的冷排安装支架，厚度方向的尺寸控制在常规薄排范畴，不会过度侵占机箱内部的走线空间与硬件安装空间，不会出现与内存马甲、主板供电散热片干涉的问题。实际应用中，这类散热排除了用于DIY台式电脑的水冷改装，也可移植到小型激光雕刻机、迷你工控主机这类需要低噪高效散热的设备上，只要匹配对应流量的水泵与合适管径的管路，就能搭建完整的液冷散热回路；设计时在散热排的长边两侧做了折边加固结构，折边上预留的安装孔位同时兼容机箱冷排位、外置冷排支架的固定需求，表面做了阳极氧化处理，既提升了外壳的耐腐蚀性，也避免长期使用后出现氧化掉屑堵塞管路的问题。水嘴位置的密封结构采用一体成型的焊接底座，相比后期粘接的水嘴结构，能承受更高的回路压力，不会因为长期冷却液浸泡出现密封失效漏液的问题，鳍片的排布密度做了平衡设计，既不会因为鳍片过密导致风阻过大、低转速风扇下风量不足，也不会因为鳍片过疏导致换热面积不足，在常规120mm风扇1500转以内的转速区间就能达到设计换热功率，满足日常高负载工况下的散热需求。
