PZEM-004T-100A电压采集模块结构设计

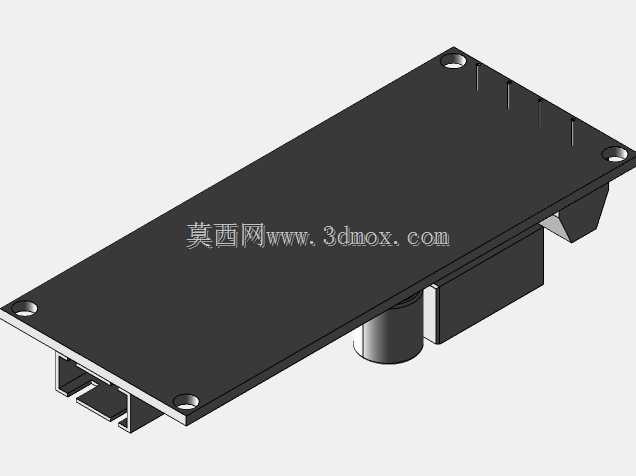

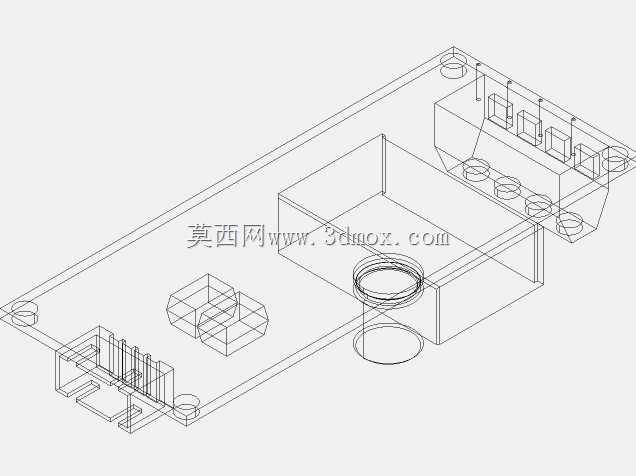

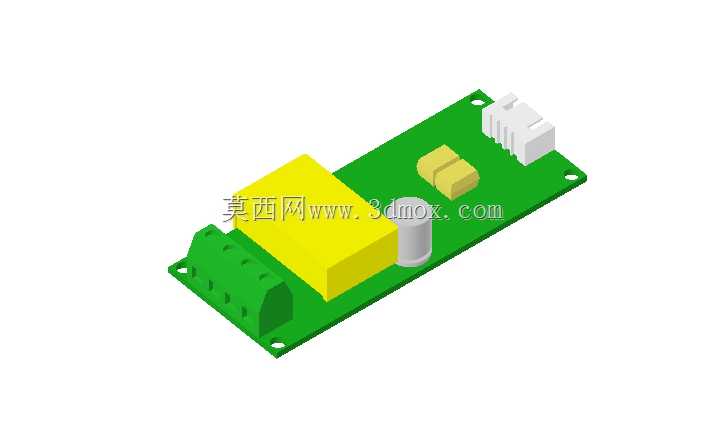

在低压配电监测、小型用电设备能耗统计、嵌入式电量采集系统的搭建场景中，这类电压采集模块是前端感知层的核心部件，负责将回路中的交流电压参数转化为后端主控可识别的电信号，为能耗分析、过压保护、用电状态判断提供基础数据支撑。从结构设计层面看，该模块采用PCB作为核心承载基体，板载集成了电磁隔离元件、信号调理电路、接线端口与接插接口，整体布局充分考虑了狭小安装空间内的元件排布合理性，高压侧与信号侧通过板上开槽与隔离元件实现物理分隔，避免强电串入弱电回路引发的主控设备损坏。模块的安装边界设计充分适配常规电控箱内的DIN导轨旁装、设备内壁螺丝固定两种常见方式，板体四角预留的安装孔位匹配M3规格螺丝，孔位间距经过校准，可直接固定在常规的绝缘安装柱上，无需额外加工转接板。板上的白色接插件为强电输入端口，采用防呆结构设计，避免现场接线时出现极性接反的问题，侧边的白色排针为信号输出端口，可直接插接在杜邦线或专用转接板上，适配多数单片机开发板的IO接口间距。黄色的隔离元件承担强弱电隔离的核心功能，其高度与周边电容、接线端子的高度差控制在合理范围内，不会出现元件干涉的问题，同时在元件布局时预留了足够的爬电距离，满足低压电器的安全间距要求。设计过程中优先考虑了现场安装的操作便利性，接线端口朝向板体外侧，无需倾斜板体即可完成压线操作，信号输出端口与强电端口分置板体两端，减少布线时的强弱电走线交叉。模块整体厚度控制在较低水平，可嵌入到多数智能插座、小型配电监测终端的内部腔体中，不会占用过多的内部空间，板体边缘做了圆角处理，避免安装时划伤操作人员的手部或划破线材绝缘层。在实际选型应用中，这类模块常搭配电流采集元件共同组成完整的电量采集单元，可实时监测回路的电压、功率、用电量等参数，广泛应用在宿舍用电管理、小型设备能耗监控、充电桩前端检测等场景中，结构设计上的通用性使其可适配多种不同的安装工况，无需针对特定场景做大幅的结构修改。
