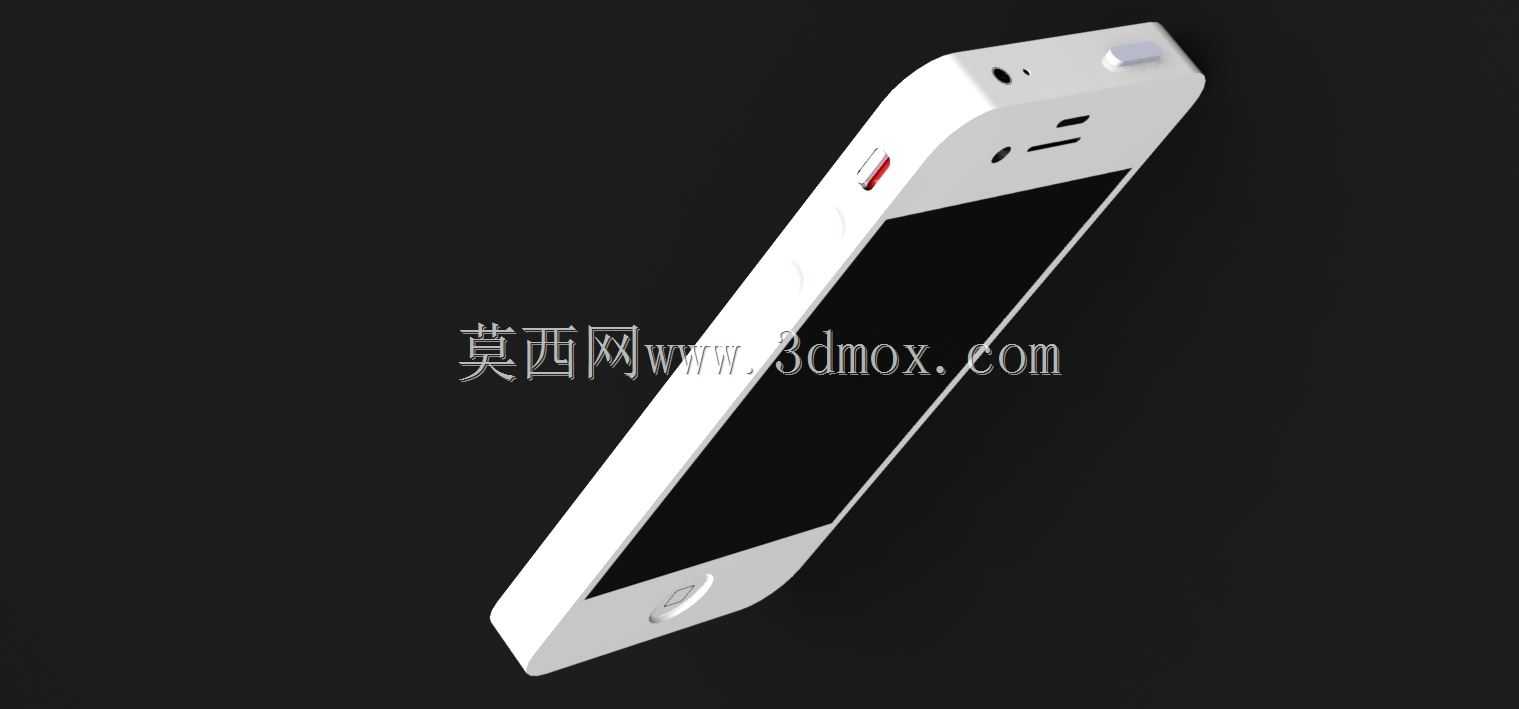

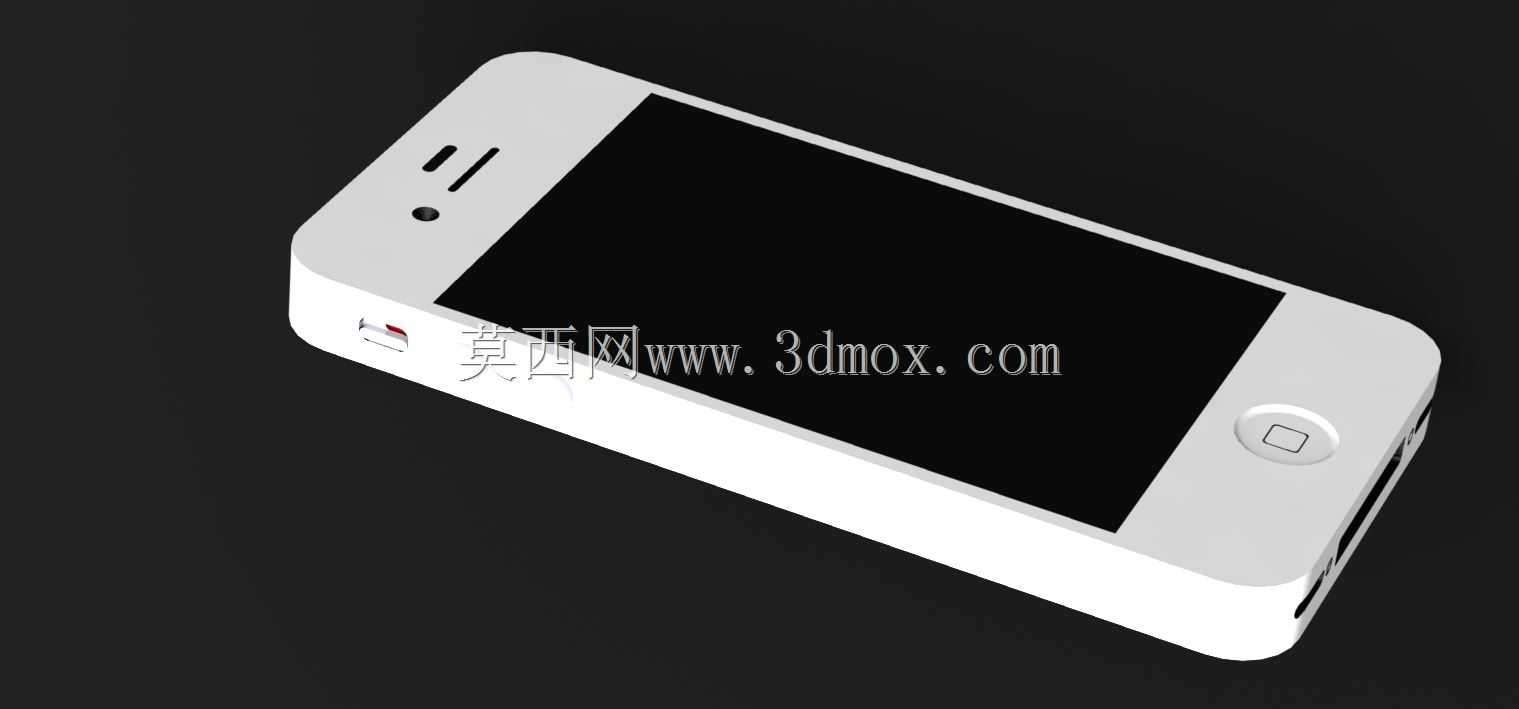

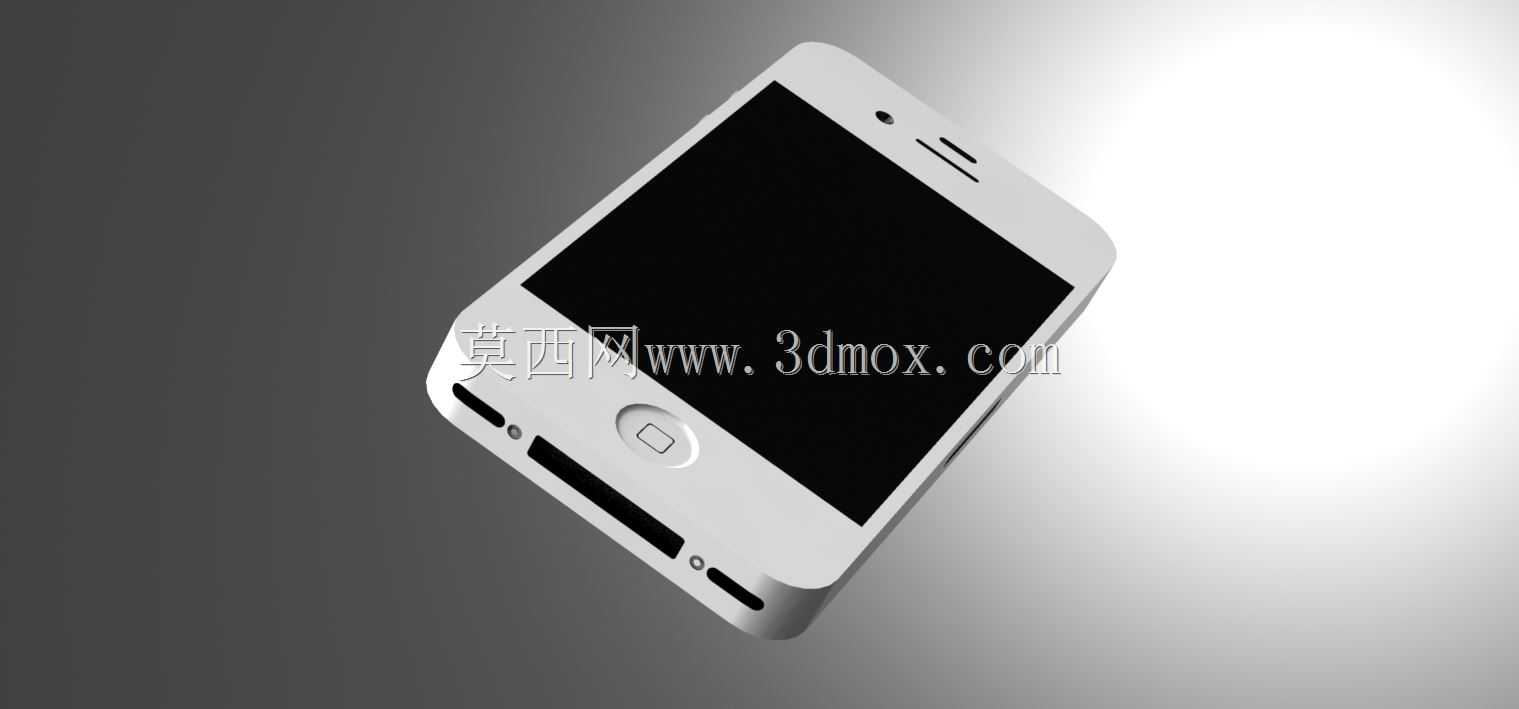

iPhone4/4s手机外壳结构尺寸三维建模

在消费电子结构设计领域，手机外壳的尺寸建模是产品开发前期验证装配关系、匹配内部元器件布局的核心环节，本次针对iPhone4/4s机型的外壳建模，完全围绕实际量产阶段的结构验证需求展开。建模过程中首先还原了该机型经典的直板触控外形，正面玻璃面板与中框的衔接处做了0.15mm的倒角过渡处理，既还原了真机的握持手感，也为后续装配屏幕密封胶条预留了足够的安装空间，避免组装过程中出现胶条溢出或者密封不严的问题。机身侧面的按键开孔位置严格遵循实际装配公差要求，音量键、静音拨片的开孔边缘做了0.1mm的圆角处理，防止按键长期按压出现边缘割手或者按键卡滞的问题，底部的扬声器开孔、数据接口开孔的位置与内部音腔、尾插组件的安装边界完全对齐，保证装配后不会出现元器件偏移、接口对位不准的情况。从设计思路来看，该模型优先保证外形尺寸的精准度，机身长宽高参数完全匹配真机的实际测量值，中框的厚度控制在9.3mm，与内部主板、电池组件的堆叠空间完全适配，建模时特意保留了中框内侧的定位柱结构，这些定位柱是用来固定内部主板、电池排线的关键结构，位置偏差不能超过0.05mm，否则会出现排线弯折、主板安装翘曲的问题。在实际应用场景中，这类精准的外壳尺寸模型可以用来做手机保护壳的开模验证，也可以作为维修配件生产的尺寸参照，不少第三方配件厂商在开发适配该机型的保护套、替换外壳时，都需要这类精准的三维模型来做前期的尺寸校验，避免开模后出现保护壳套合不严、开孔错位的问题。建模过程中还考虑了外壳的壁厚设计，中框的主体壁厚设置为1.2mm，既保证了外壳的结构强度，避免日常使用中出现挤压变形，也不会因为壁厚过大占用过多内部空间，影响电池、主板等核心元器件的堆叠容量。背面的摄像头开孔位置做了下沉0.3mm的台阶设计，用来贴合摄像头镜片的安装位，台阶的直径比镜片外径大0.1mm，预留了点胶的空间，保证镜片安装后不会出现凸起或者松动的情况。整体模型的曲面过渡完全遵循真机的曲率参数，机身四个角的R角弧度经过反复调整，和真机的握持弧度完全一致，不会出现建模后外形失真的问题，对于结构设计从业者来说，这类消费电子外壳的建模练习，能够很好地锻炼曲面建模、公差配合、装配边界校验的能力，也能直观理解消费电子产品从外观设计到结构落地的全流程尺寸管控要点。
