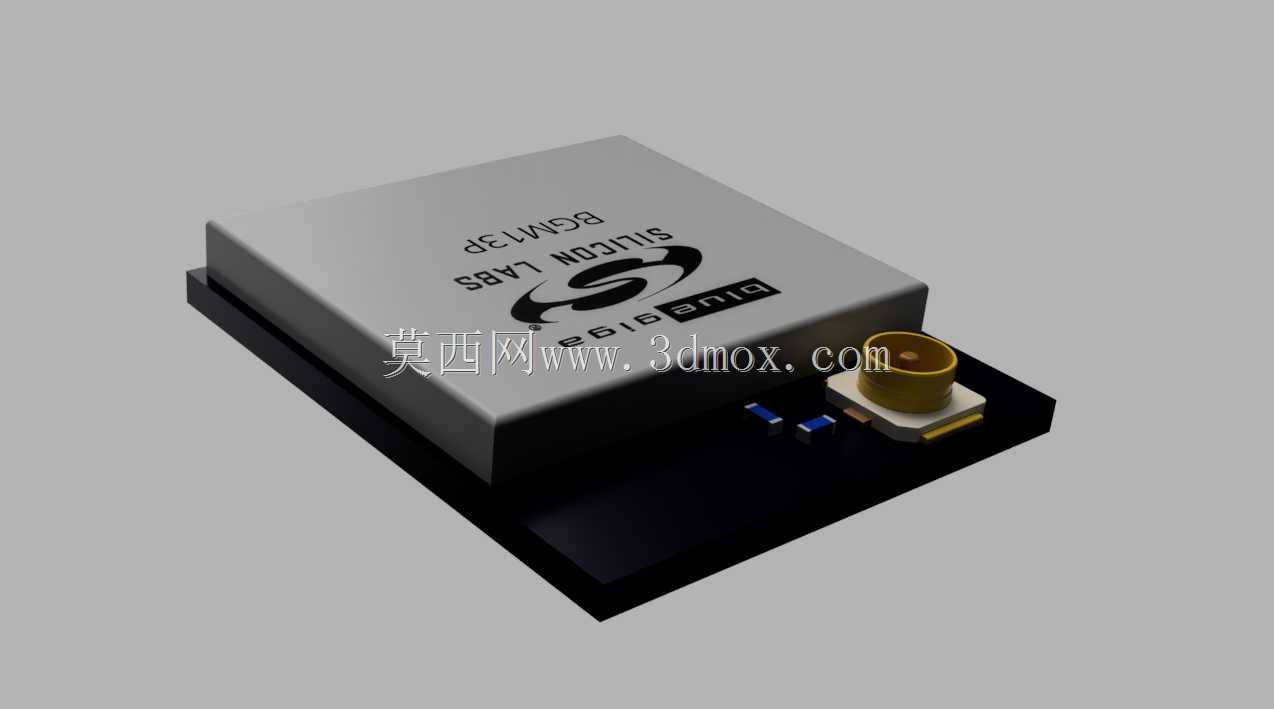

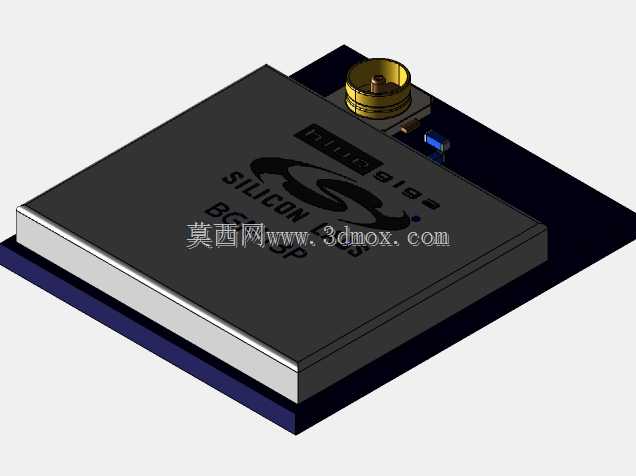

硅实验室BGM13PGE带外部连接器射频模块

在短距离无线通信设备的硬件开发环节，这类带外部天线接口的射频模块是很多物联网终端、智能传感节点、工业无线采集设备的核心通信载体，很多做低功耗蓝牙、私有协议无线传输的设备，都会优先选用集成度高的射频模块来缩短研发周期，避免从零开始做射频走线的调试工作。这款模块的设计核心是把射频前端、基带处理电路、匹配网络都集成在屏蔽罩内部，仅通过侧边的同轴连接器外接天线，能大幅降低终端设备的射频设计门槛。从结构设计角度看，模块整体采用方形屏蔽罩封装，金属屏蔽罩直接覆盖核心电路区域，既可以阻挡外界电磁干扰对射频电路的影响，也能避免模块自身的射频信号向外泄露干扰板上其他元器件，屏蔽罩边缘和底部PCB采用焊接固定，结构强度足够应对常规工业场景的振动工况。侧边的射频连接器采用标准同轴接口，安装位置突出于模块主体PCB边缘，在整机布局的时候需要给这个连接器预留足够的操作空间，方便后期装配天线馈线，同时要注意连接器周边不要布置过高的元器件，避免天线馈线安装时出现干涉。模块底部采用焊盘贴片设计，和主机PCB的焊接区域需要严格按照推荐封装尺寸预留焊盘，焊接时的回流焊温度曲线要匹配模块元器件的耐温要求，避免高温损伤内部的射频芯片。在实际应用场景里，这类模块常被用在智能楼宇的无线传感节点、工业设备的无线数据采集终端、智能家居的网关设备里，外接天线的设计可以让设备根据结构外壳的材质、安装位置的遮挡情况，灵活选择不同增益的外置天线，相比板载陶瓷天线的方案，通信距离和信号稳定性会有明显提升，尤其是在金属外壳的设备内部，板载天线的信号会被金属壳体大幅衰减，外接天线可以把天线引出到壳体外部，保证通信链路的可靠性。做整机结构设计的时候，需要注意模块的安装位置要尽量远离电源电路、高速数字电路这些强干扰源，模块下方的PCB区域尽量不要走高频信号线，避免串扰影响射频性能；外接天线的馈线走线要尽量短，减少馈线带来的信号损耗，同时馈线要远离大电流走线，避免电源噪声耦合到射频通路里。模块的安装边界需要考虑后期生产维修的可操作性，模块周边预留至少2毫米的空隙，方便返修时的拆焊操作，屏蔽罩顶部不要直接接触壳体的金属部分，避免屏蔽罩接地异常影响射频性能。
