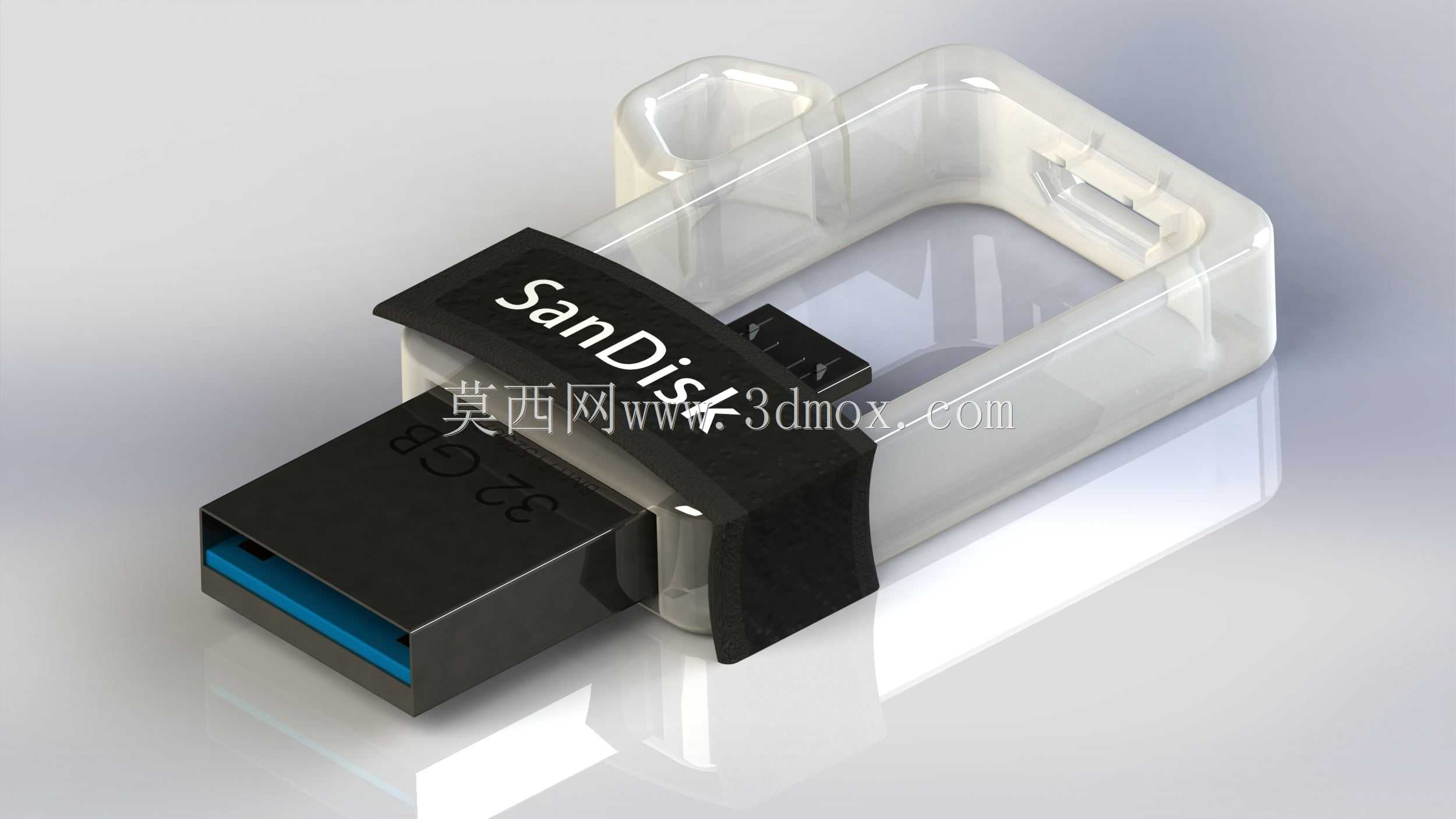

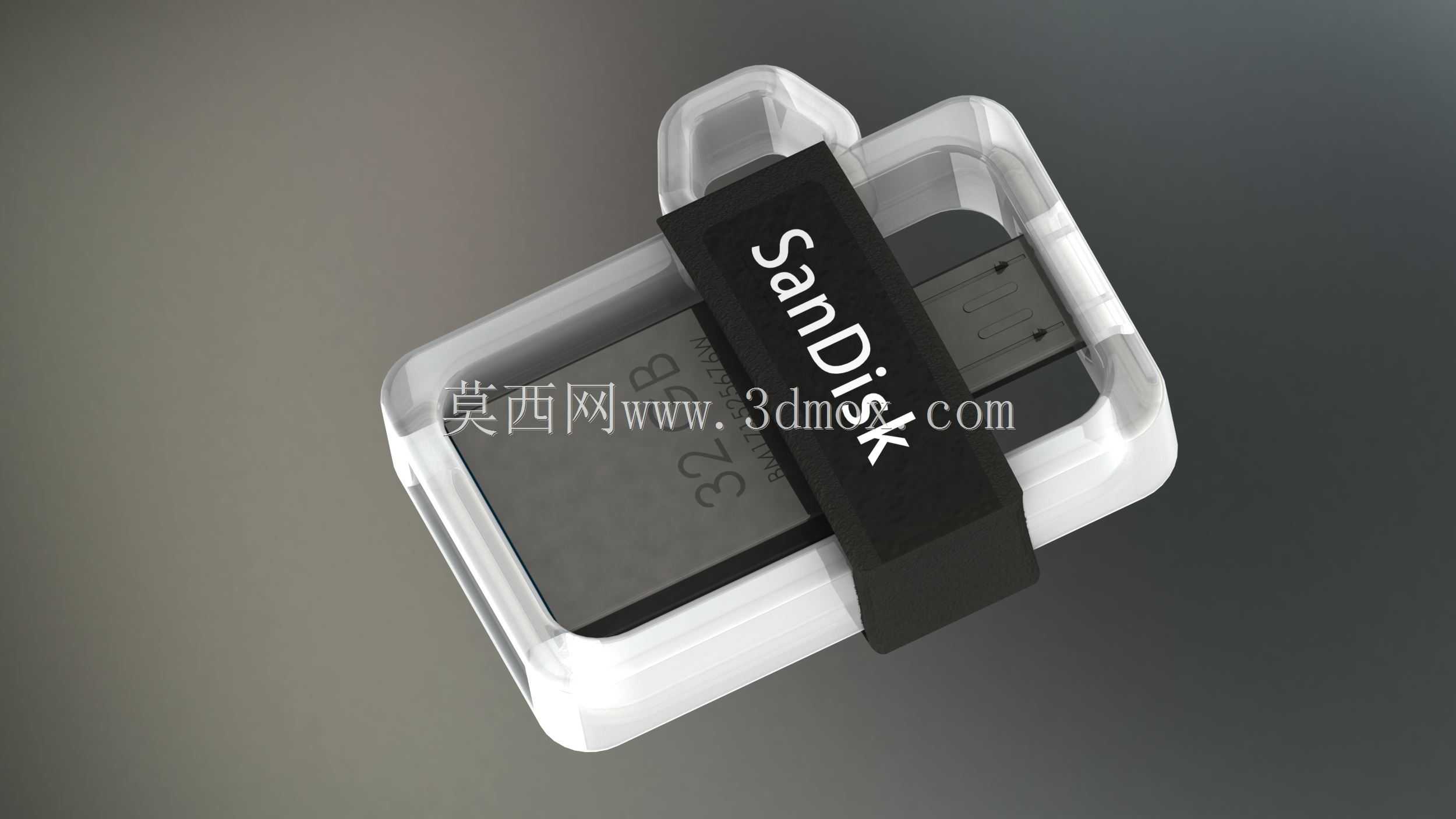

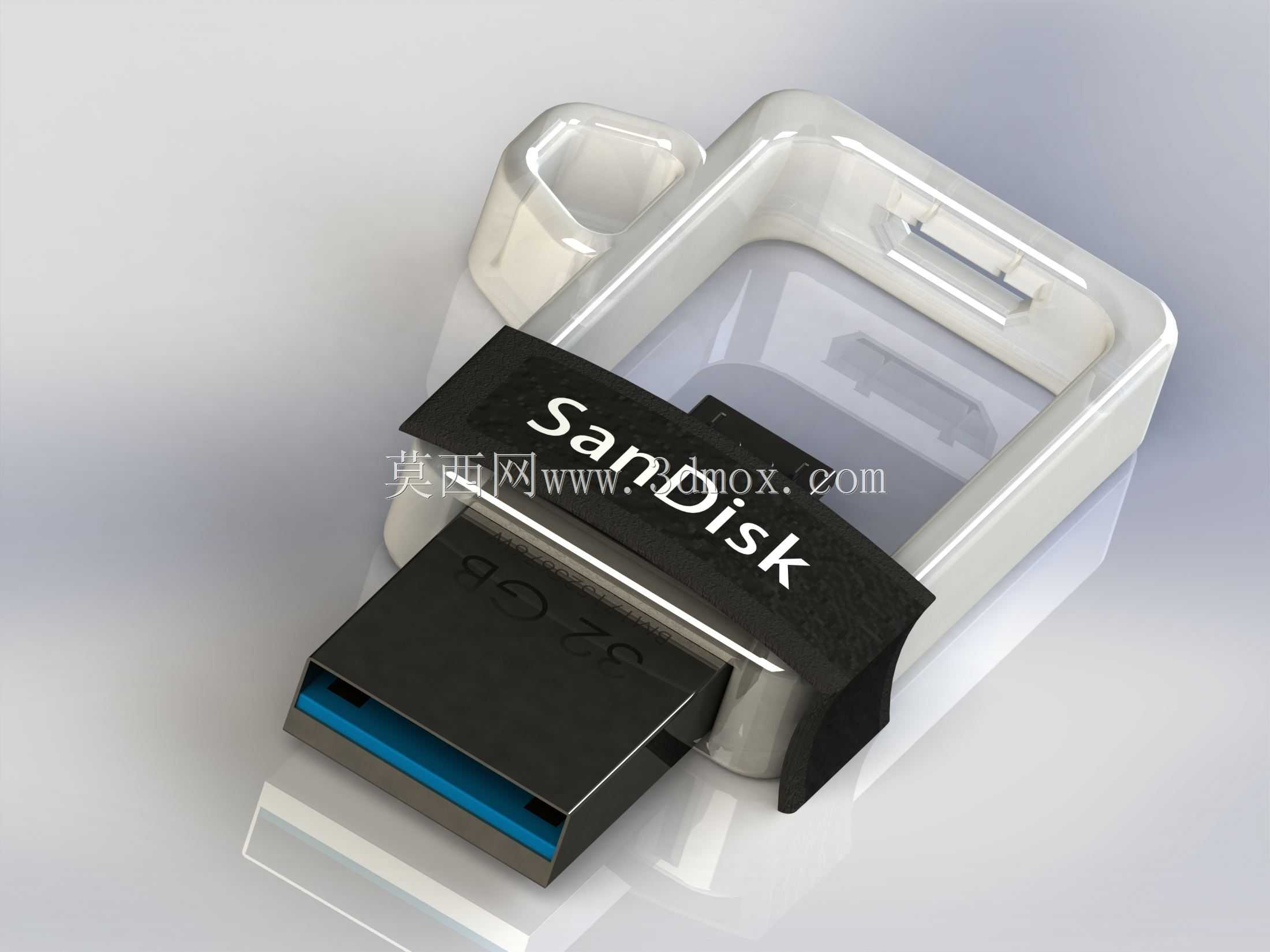

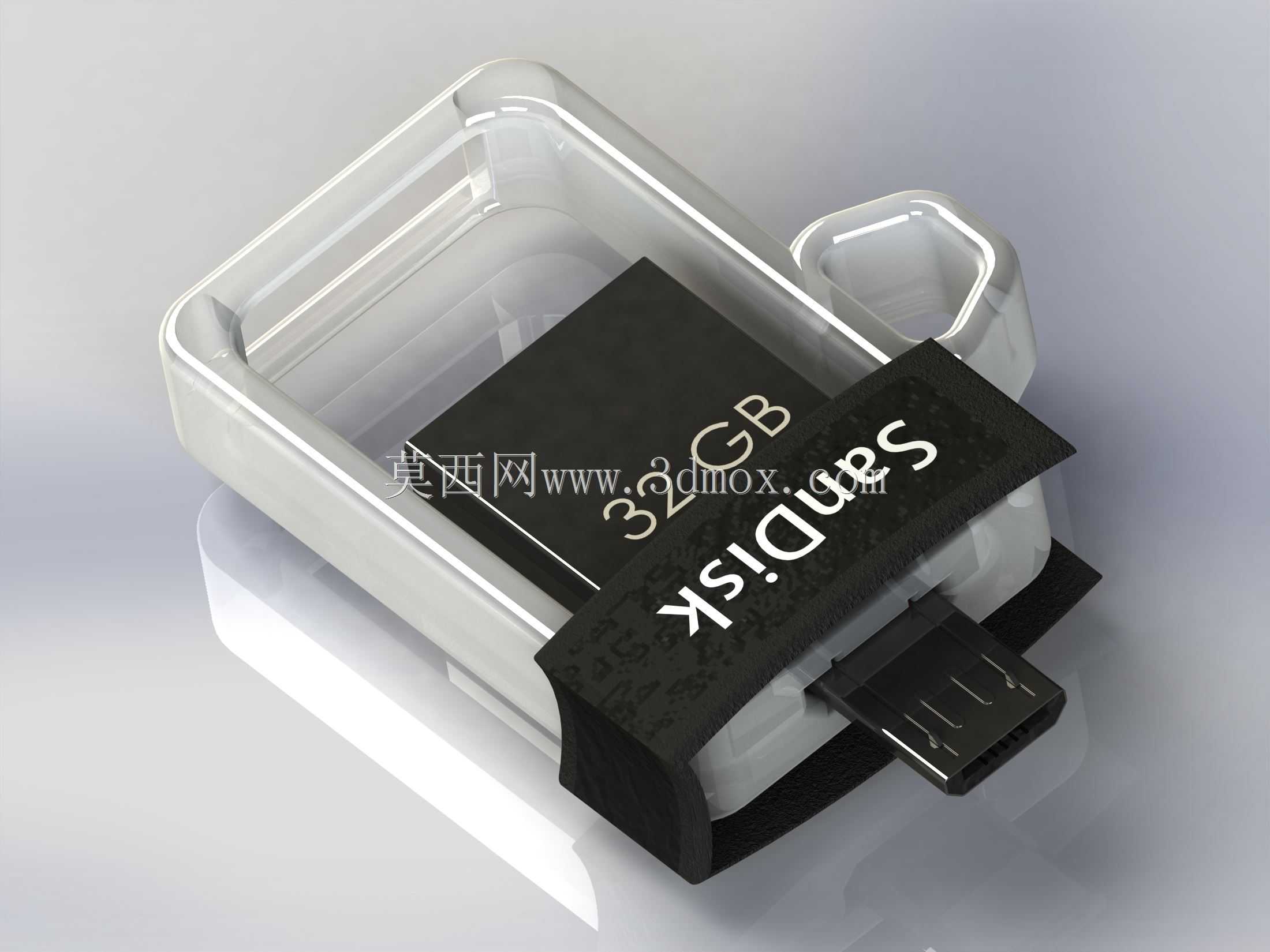

闪迪32GB双接口OTG U盘结构设计

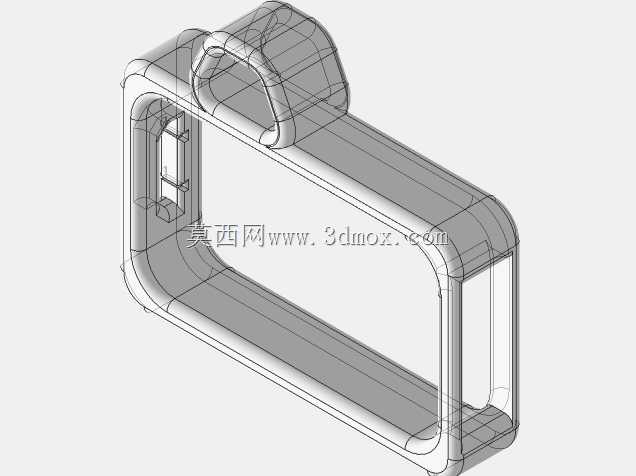

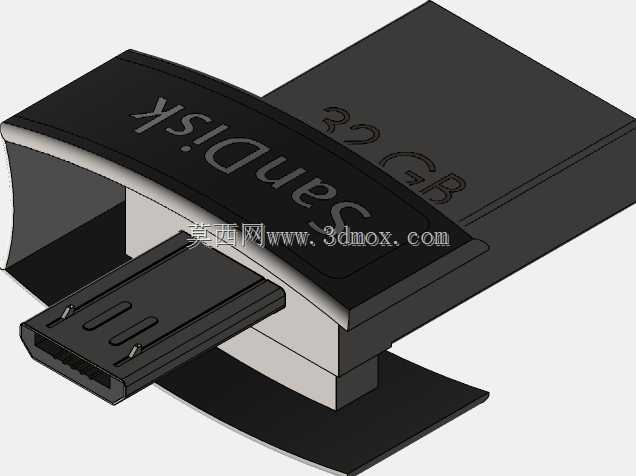

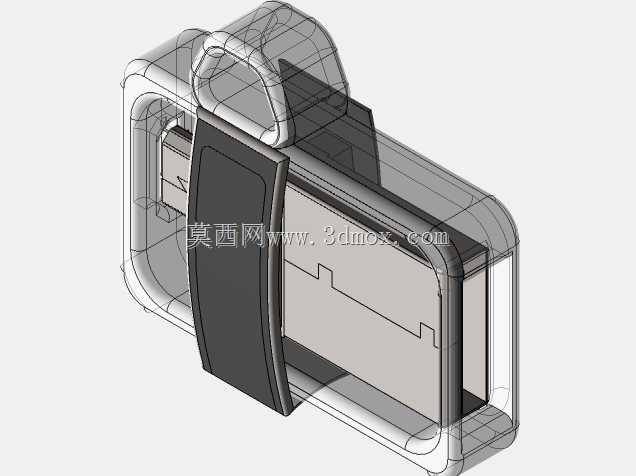

日常做设备调试、产线工位数据拷贝的时候，经常碰到电脑USB口被占、手机导出检测数据要找转接头的麻烦，这款双接口OTG U盘的结构设计，刚好瞄准了这类跨设备数据传输的实际痛点。从结构上看，它把标准USB公头和Micro-USB公头做了一体化整合，不用额外搭配转接头，就能直接在台式机、工控机、支持OTG功能的手机和平板之间插拔传输，省去了转接件易丢、接触不良的麻烦，很适合车间里来回导设备参数、拷贝检测报表的场景。外壳做了半透明PC材质的挂环结构，既可以穿挂绳防丢，也能直观看到内部接口的滑动卡位结构，推合的时候有清晰的档位反馈，不会出现接口滑出刮蹭的问题。接口部分的黑色塑胶主体做了防滑纹理，插拔的时候手指施力不容易打滑，USB接口内部的蓝色胶芯对应高速传输规格，触点的排布做了防呆设计，反插的时候无法推入，避免硬插损坏接口或者设备端口。做三维建模的时候，要重点卡准两个接口的伸出限位尺寸，标准USB端的金属外壳厚度、插合长度完全符合通用USB协议的尺寸规范，保证插入电脑端口时不会出现过松脱落或者过紧难拔的情况；Micro-USB端的凸台尺寸要匹配手机端接口的内凹深度，插合后贴合紧密，不会因为晃动出现数据断连。整体外形做了圆弧过渡处理，没有尖锐棱角，揣在工服口袋里不会刮蹭布料，外壳的拼接缝做在侧面非插拔受力的位置，长期插拔施力也不会出现壳缝开裂的问题。挂环的开孔尺寸留足了常规挂绳、钥匙扣的穿入空间，兼顾了便携性和防丢需求。内部的PCB板卡位做了限位筋设计，组装时PCB推入到指定位置就会被筋位卡住，不用额外打胶就能固定，避免日常摔碰的时候PCB移位导致接口虚接。接口滑动的轨道做在外壳内壁两侧，滑动阻尼均匀，推到对应接口的工作位置时会有卡扣锁定，不会因为轻微碰撞就缩回，保证插设备的时候接口位置稳定。
