车载树莓派中控拓展固定支架结构设计

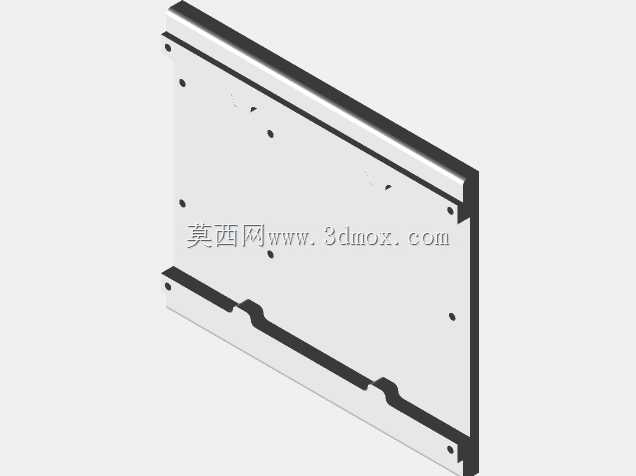

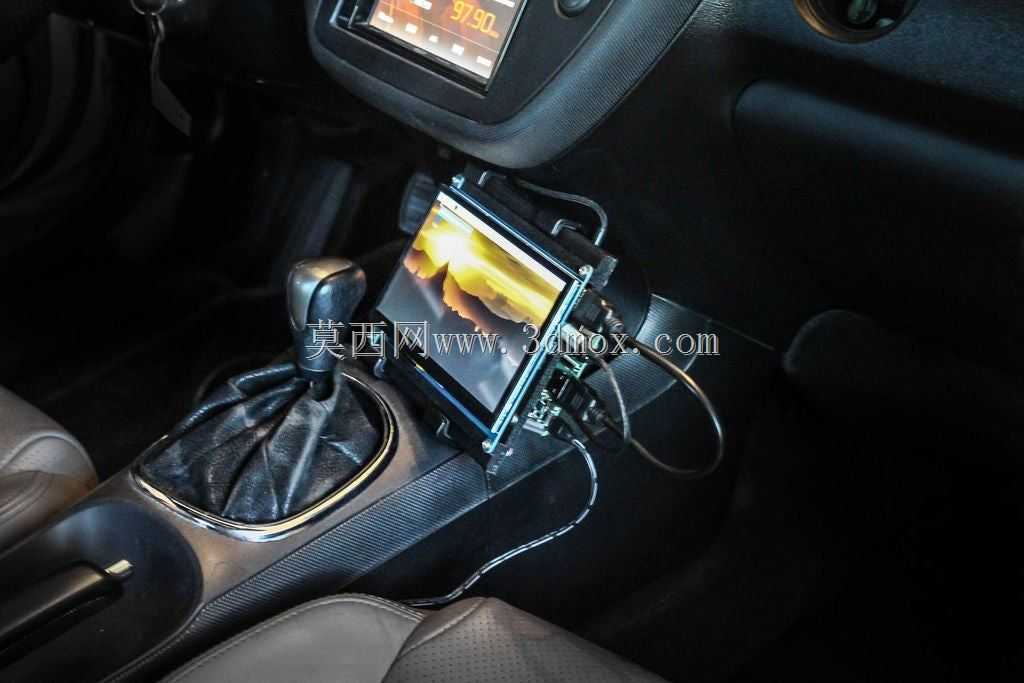

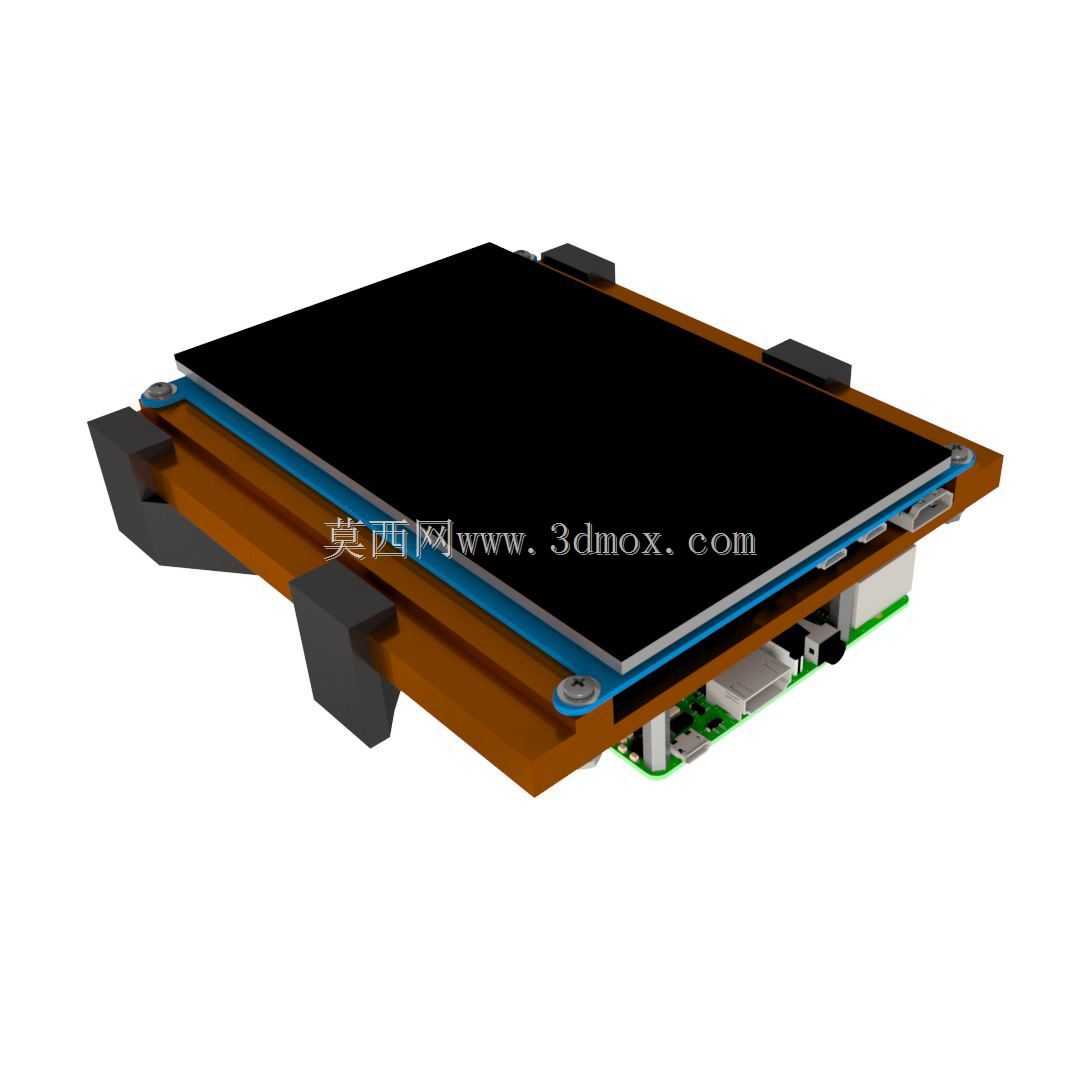

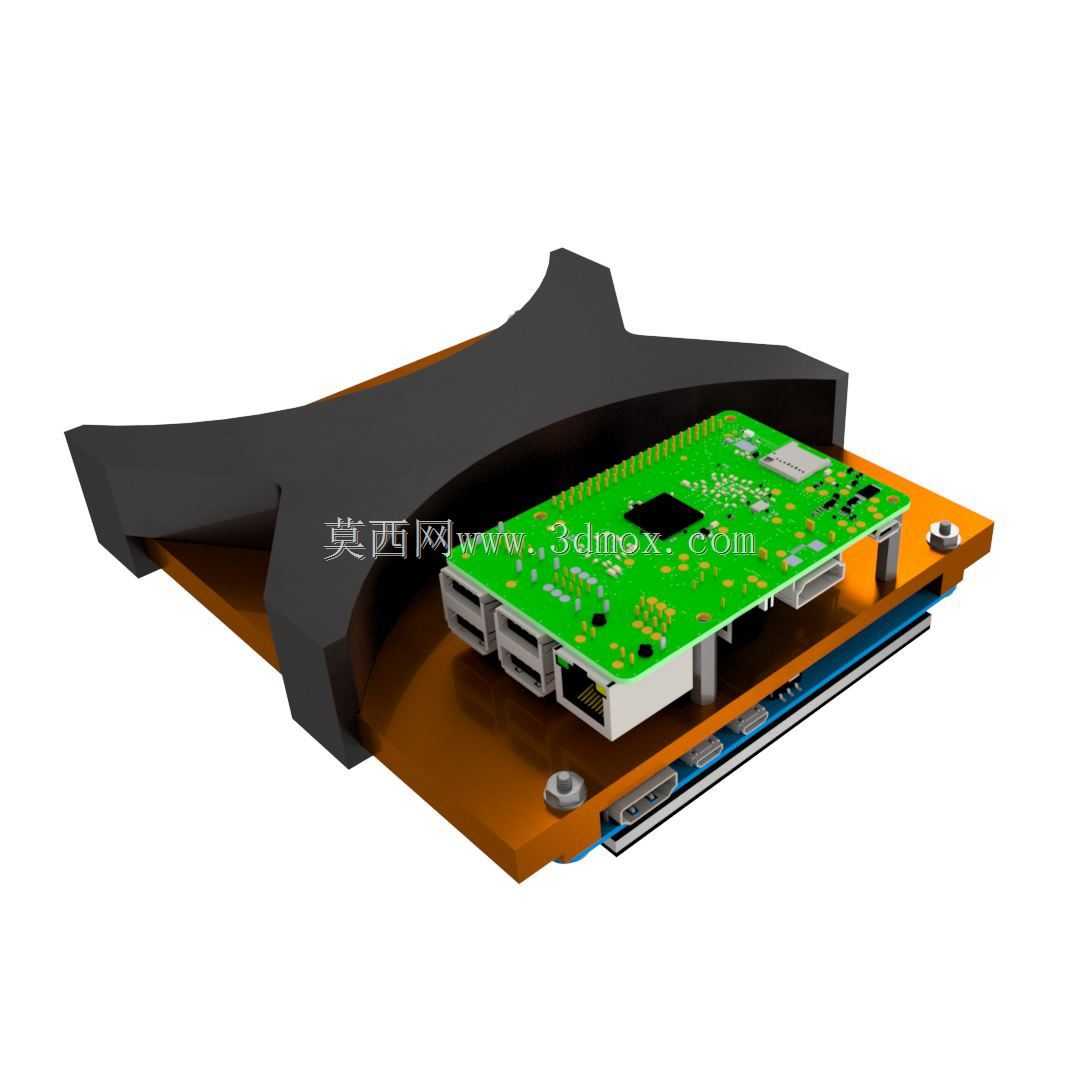

这款车载固定支架的设计初衷，是解决树莓派开发板搭配小型显示屏在车内的安装固定需求，适配多数乘用车型的中央通道区域安装场景。从实际使用场景出发，日常行车过程中，驾驶员或乘客需要借助树莓派拓展车载功能时，比如拓展行车数据显示、车载娱乐副屏、简易导航辅助等功能时，零散放置的开发板与屏幕容易在车辆加减速、转向过程中发生滑移，甚至拉扯接线造成接口松动，该支架正是针对这一实际痛点完成结构设计。设计过程中优先利用了车辆中央通道的现有杯架结构作为安装基准，无需对车辆内饰进行打孔、粘贴等不可逆改装，支架下部的固定结构可直接嵌入常规尺寸的车载杯架腔体，依靠杯架的侧壁限位实现整体结构的初步固定，避免额外改装带来的内饰损伤。支架上部的承载结构采用分层限位设计，可同时固定树莓派开发板本体与配套的小型显示屏，预留的接线槽位可规整排布HDMI供电线、数据线等线材，避免线材散乱干涉换挡操作。结构设计上充分考虑了安装边界，整体外轮廓尺寸控制在不遮挡换挡杆操作、不影响中央扶手开合的范围内，支架与杯架接触的部位做了圆弧过渡处理，避免刮伤杯架的塑料内饰表面，承载屏幕的托板带有小幅角度调节余量，可根据驾乘人员的坐姿调整屏幕俯仰角度，兼顾不同视角的观看需求。针对车载使用的振动工况，支架的连接部位做了加强筋结构，避免车辆长期行驶振动导致结构松动，承载板与电子设备接触的位置预留了散热间隙，不会遮挡树莓派开发板的散热区域，保证设备长时间运行的散热需求。整体结构没有多余的冗余设计，所有结构特征都服务于固定、限位、走线、避让的实际功能，安装过程无需额外工具，直接将支架下部插入杯架即可完成固定，拆卸时直接拔出即可，不会在车内留下安装痕迹，适配市面上多数常规尺寸的车载杯架，同时可兼容不同厚度的树莓派外壳与对应尺寸的小型显示屏，满足车载电子拓展的实际安装需求。
