透明PC材质电脑散热风扇结构设计

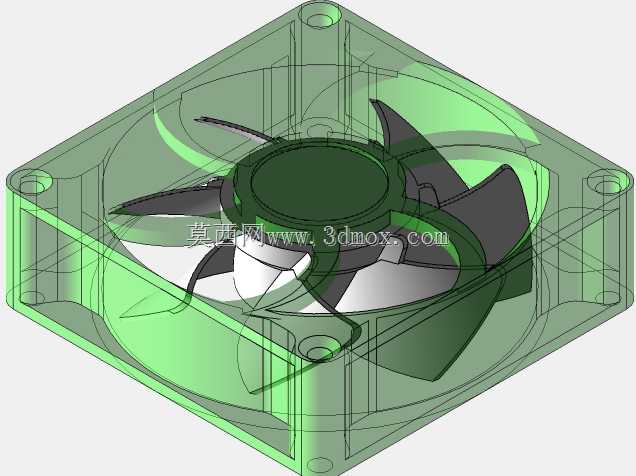

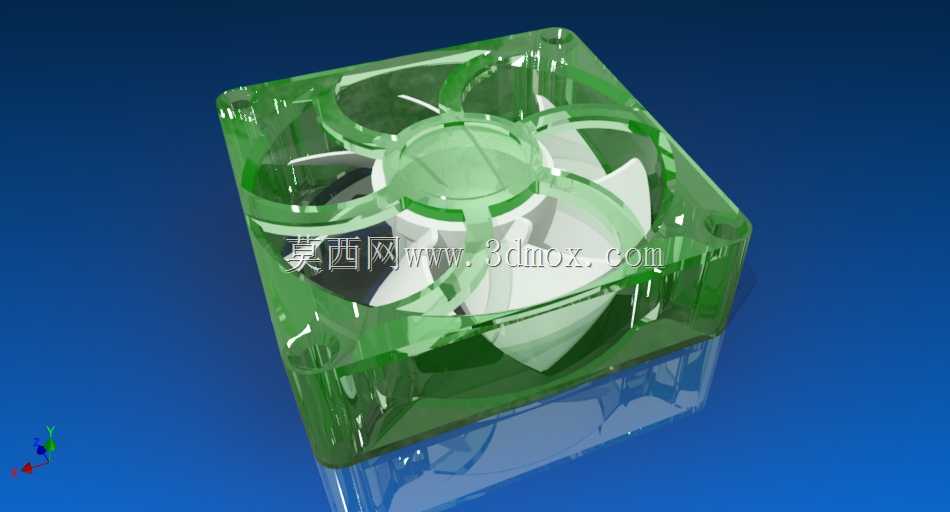

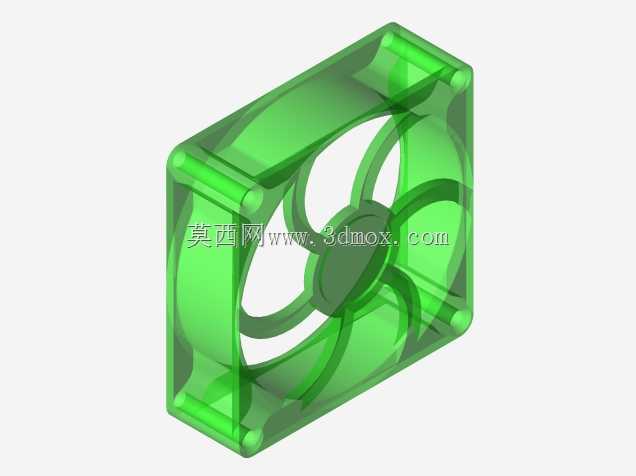

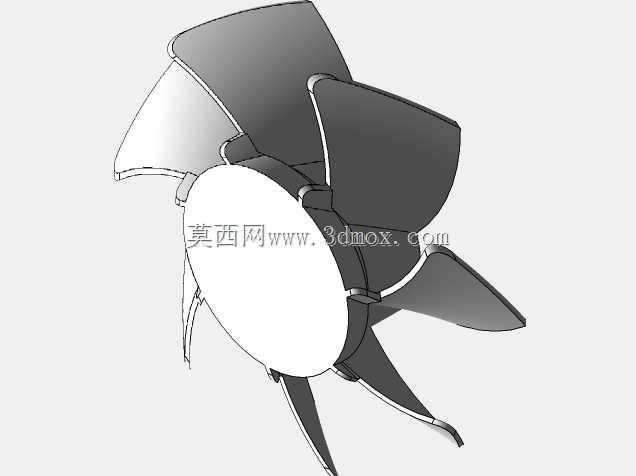

这款散热构件主要面向台式计算机主机内部的散热场景，可适配常规ATX、MATX机箱的标准风扇安装位，也可用于小型ITX机箱的辅助散热布局，同时也能兼容部分水冷排的配套风扇安装需求，在工业控制机柜的局部通风散热场景中也可适配使用。从实际使用功能来看，该构件核心作用是通过扇叶的定向旋转带动空气定向流动，带走机箱内部硬件工作产生的积热，避免CPU、显卡、供电模块等核心部件因温度过高出现降频、寿命衰减甚至硬件损坏的问题，透明PC材质的外框设计也能满足侧透机箱用户的外观展示需求，搭配灯效硬件可实现更好的视觉呈现效果。设计过程中首先考虑的是扇叶的气动效率，扇叶采用了曲面弧度优化设计，每片扇叶的前缘做了切角处理，能够降低旋转过程中的风切噪音，同时提升同等转速下的风压与风量表现，外框采用一体化注塑成型的结构设计，四角预留了标准的减震胶钉安装孔位，安装时可通过胶钉缓冲扇叶旋转产生的微幅振动，避免振动传递到机箱钣金产生共振噪音。外框的导风圈做了内收的圆弧过渡处理，能够减少进风侧的气流紊流，让气流更集中地沿轴向送出，提升有效送风距离。从安装边界来看，该构件采用标准120mm方形风扇的安装孔距，四个安装孔的中心间距为105mm，整体外框厚度为25mm，适配市面上绝大多数机箱的风扇安装位，安装时不需要额外对机箱结构进行改造，直接使用常规的风扇螺丝或者减震胶钉即可完成固定。外框采用透明PC材质注塑，材料本身具备较好的抗冲击性能与耐温性能，长期在机箱内部40-60度的工作环境下不会出现形变、脆化的问题，扇叶部分同样采用PC材质，与外框的轴座部分配合间隙控制在0.3mm，既避免了扇叶旋转过程中与外框产生刮擦，也不会因为间隙过大导致气流回流损失风压。轴座部分做了中心凸起的导流设计，能够打散中心区域的滞流区，让气流分布更均匀，同时轴座内部预留了标准风扇电机的安装空间，可适配常规的直流12V无刷风扇电机，接线位置预留了出线槽，方便安装时整理线材，避免线材干涉扇叶旋转。在结构强度方面，外框的四个边角做了加厚处理，安装螺丝孔位做了加强筋设计，拧紧螺丝时不会出现柱体断裂的问题，外框的侧边做了防滑纹理，徒手安装时能够更好地施力定位。
