桌面级轴流散热电脑风扇结构设计

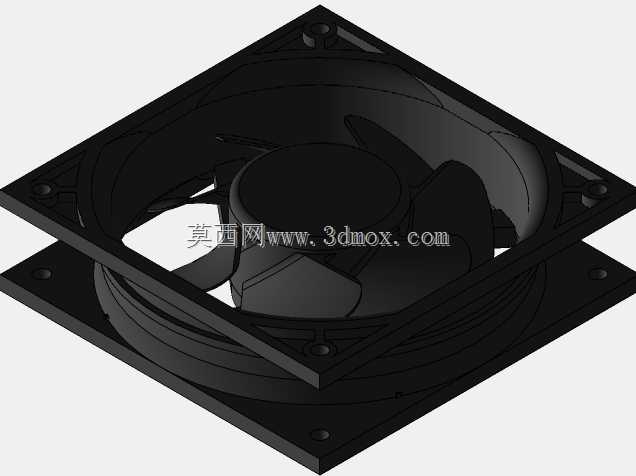

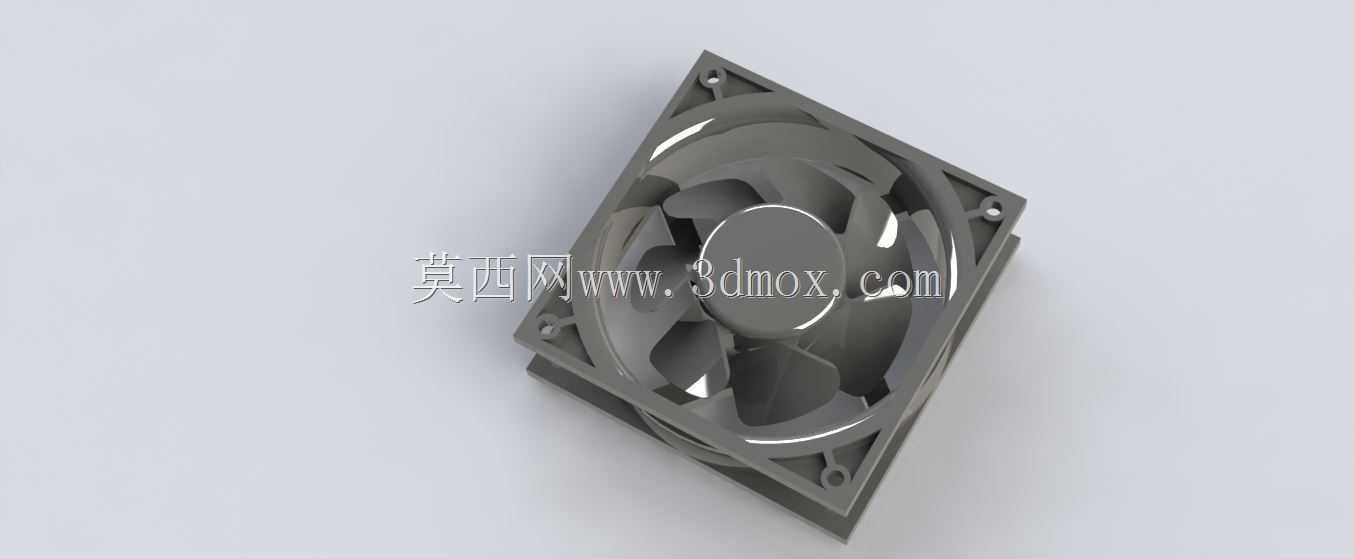

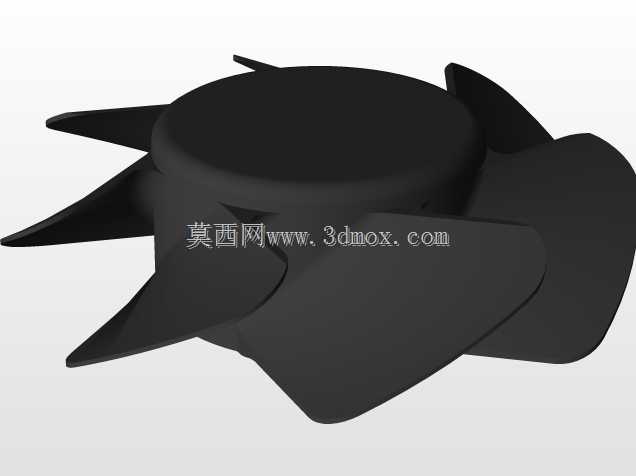

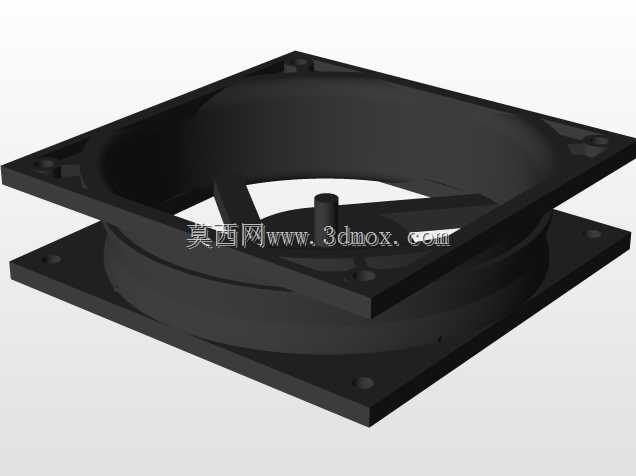

日常做桌面电子设备散热改造、小型机箱风道设计时，这类轴流风扇是最常用的风冷执行元件，它不需要复杂的外接管路，仅靠直流供电就能驱动空气定向流动，带走PCB板、芯片表面堆积的热量，避免电子元件因长期工作在高温阈值下出现性能降频、寿命折损的问题。从结构设计逻辑来看，这款风扇采用标准方形外框结构，四个角预留了沉头安装孔位，安装时可以直接配合橡胶减震钉或者自攻螺丝固定在机箱面板、散热鳍片组或者桌面散热支架的预留位上，外框的边框厚度做了均匀化处理，既保证了整体结构强度，避免安装锁紧时出现框体形变蹭到扇叶的问题，也控制了整体重量，不会给安装基面带来额外的负重压力。扇叶部分采用了后掠式扭曲翼型设计，每一片扇叶的安装角从叶根到叶缘做了连续渐变处理，这种设计能在相同转速下推动更多空气沿轴向流动，同时降低扇叶切割空气时产生的紊流噪音，实际运行时的风噪表现更适合桌面近距离使用场景。扇框中心的轮毂部分做了圆弧过渡处理，能引导进入扇区的气流更平顺地流向扇叶工作面，减少入口处的气流涡流损失，提升整体送风效率。在安装边界上，这款风扇的外框尺寸适配常规80mm规格的安装孔距，安装孔的中心距、沉孔深度都符合通用电脑散热配件的安装规范，不需要额外做转接支架就能适配绝大多数台式机箱、CPU风冷散热器、桌面小型散热底座的安装位，接线部分预留了标准的供电接口位置，布线时可以顺着机箱理线位固定，不会干扰机箱内部其他板卡的安装。从实际使用场景来看，它既可以作为CPU散热器的配套送风元件，直吹散热鳍片带走热量，也可以安装在机箱的进风或者出风位，构建机箱内部的定向风道，还能单独固定在桌面支架上，给外置的硬盘盒、路由器这类长时间运行的电子设备做辅助散热，适配场景非常灵活。做三维建模的时候，扇叶的曲面弧度是整个结构的设计重点，需要反复调整翼型的扭转角度，平衡风量、风压和运行噪音三者的关系，外框的加强筋位置也要避开扇叶的旋转扫掠区域，同时保证框体的平面度，避免安装后出现扇叶动平衡偏差导致的震动问题。
