复古计算机数据存储磁带盒结构设计

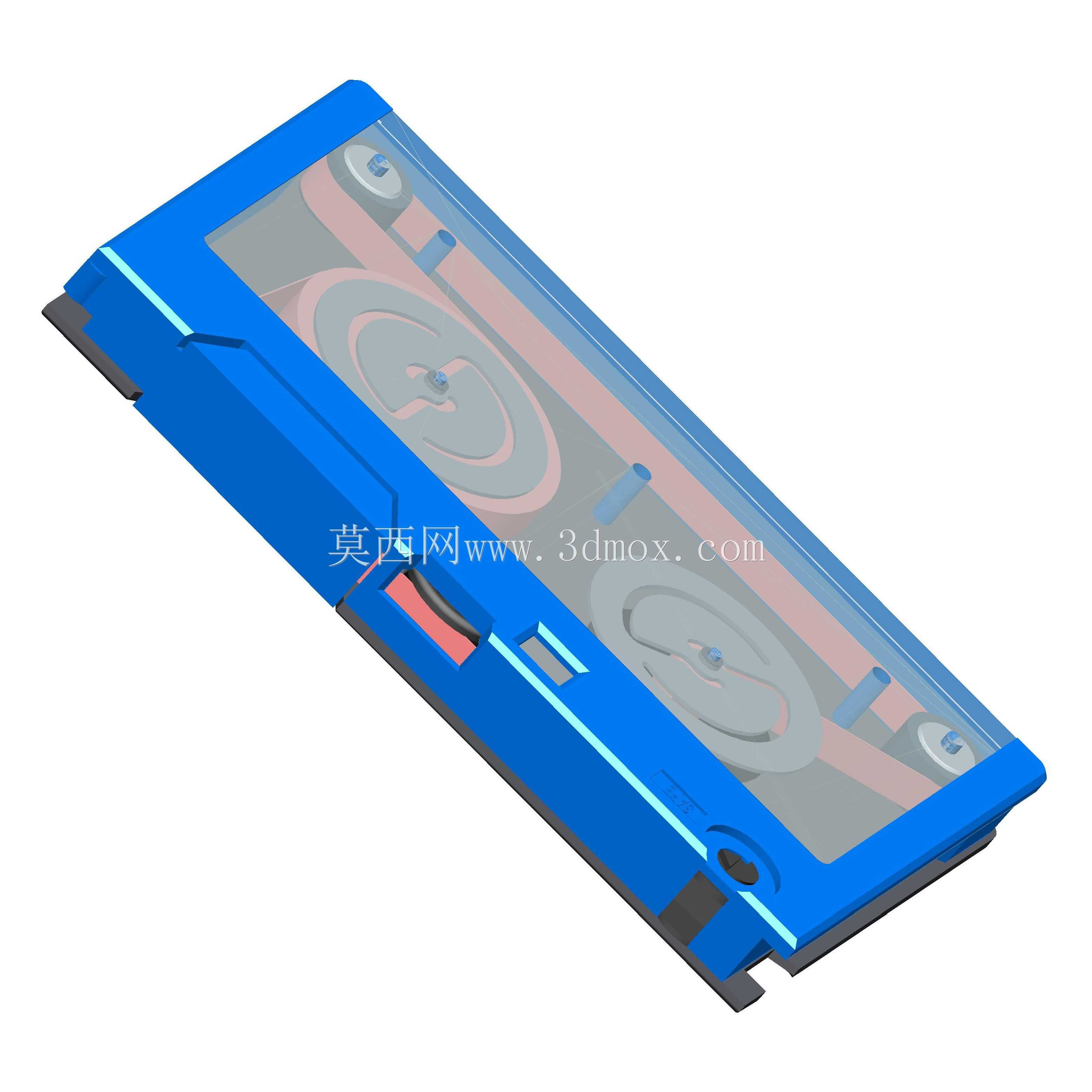

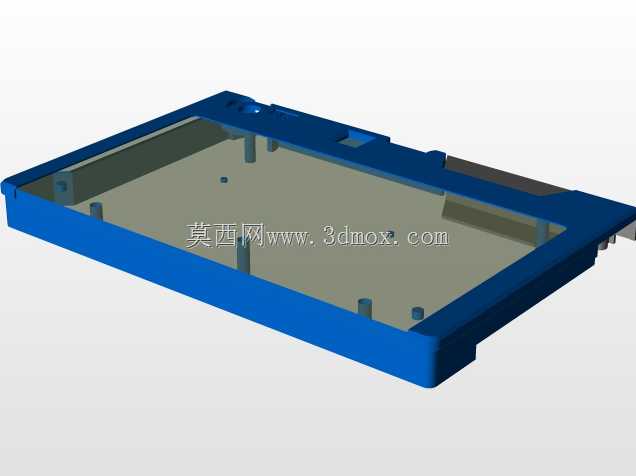

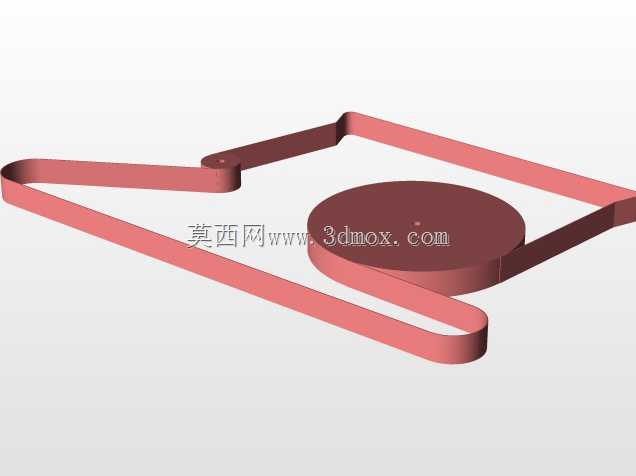

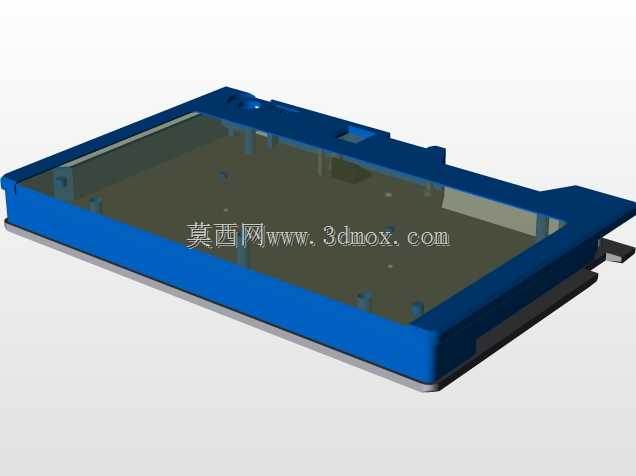

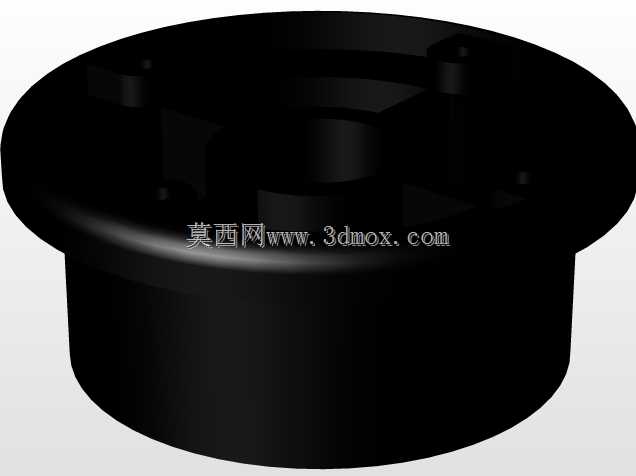

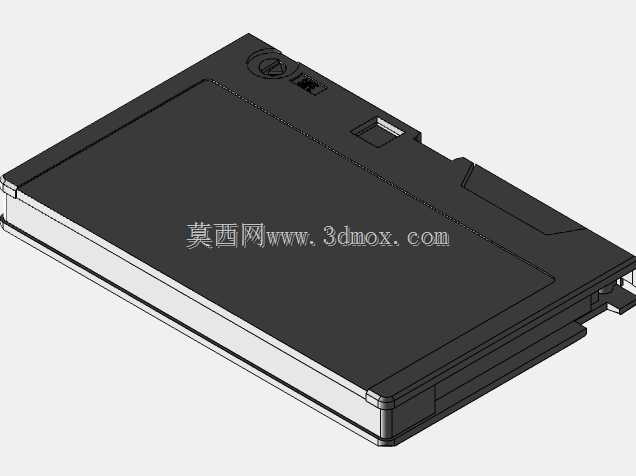

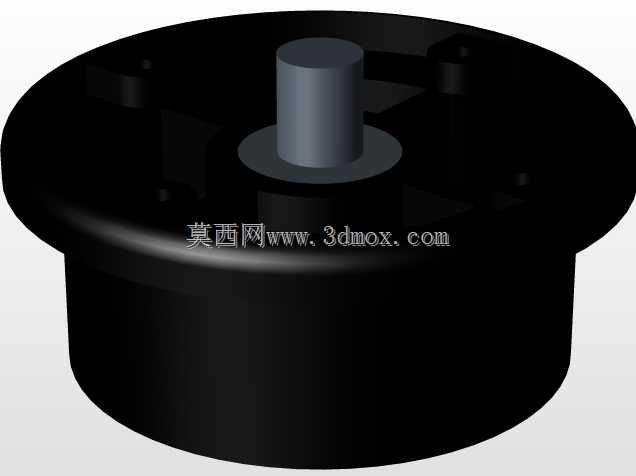

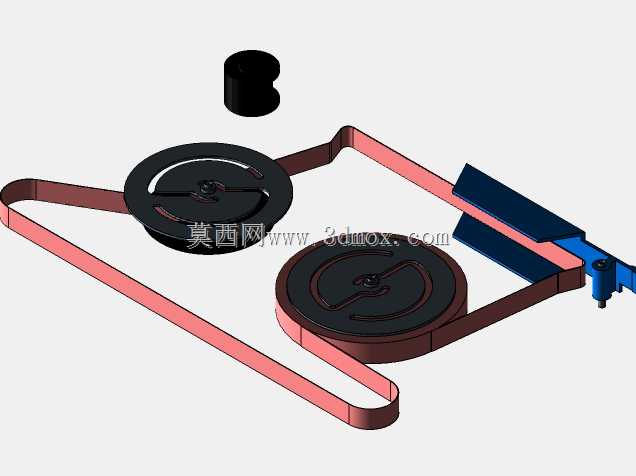

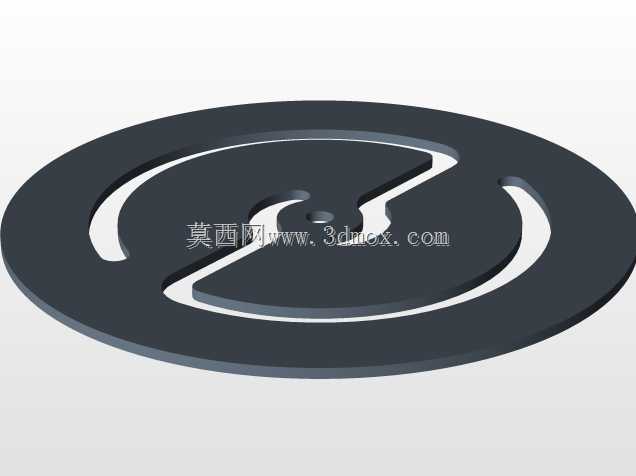

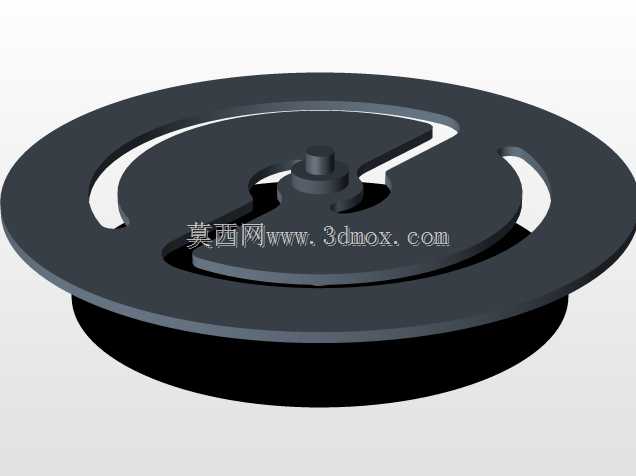

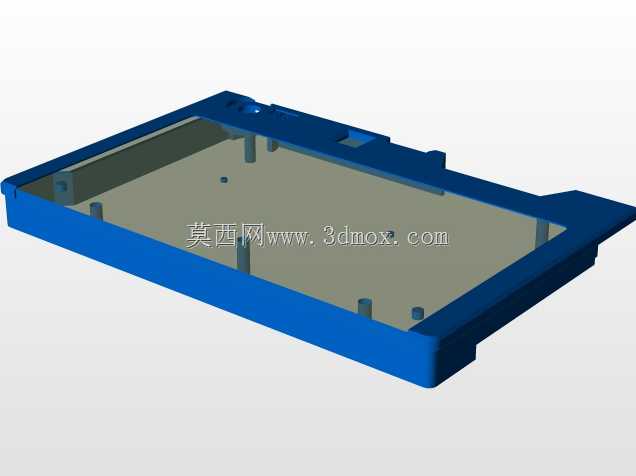

这款磁带盒是早期计算机系统配套的外置数据存储载体结构，在个人计算机普及初期，承担着小容量数据备份、软件分发、文件离线转移的核心作用，彼时硬盘容量尚处于MB级阶段，可插拔的磁带存储是小型工作室、个人用户跨设备传递数据、留存重要文件的高性价比选择，即便在后续光存储、闪存介质逐步普及的阶段，这类磁带结构也在部分工业控制设备的离线数据记录场景中保留了较长时间的应用。从结构设计逻辑来看，整个壳体采用上下扣合的装配方式，外壳主体选用耐冲击的硬质工程塑料材质，边角做了圆弧过渡与加厚处理，能够抵御日常携带、插拔过程中的磕碰冲击，避免内部带盘结构受外力错位。壳体正面预留了透明视窗区域，无需拆开盒体即可直接观察内部磁带的缠绕余量、带基状态，方便使用者快速判断存储介质的使用情况。内部设置了两个同轴带盘安装位，带盘转轴的公差控制在极小范围内，保证磁带在走带过程中转动顺滑无卡滞，带仓边缘设计了多道导向筋条，能够约束磁带的走带路径，避免带基在高速卷绕过程中出现偏移、褶皱、磨损的问题。壳体侧面设置了与磁带驱动器匹配的定位卡槽与读写窗口，安装时可顺着驱动器导轨推入到位，保证磁头与磁带接触面的平行度符合读写要求，减少数据读写的误码率。考虑到日常存放的防尘需求，壳体读写窗口位置配套了可自动复位的防尘挡片，当磁带盒脱离驱动器时，挡片在内置弹性结构的作用下自动闭合，隔绝外界灰尘、杂物接触带基表面，避免磁粉脱落、带基刮花造成的数据损坏。整体外形尺寸遵循早期计算机存储介质的通用安装规范，长宽高比例适配标准5.25英寸驱动器仓位的安装边界，壳体表面的防滑凹槽设计方便使用者插拔时施力，不会因为手滑造成摔落。在细节结构上，带盘位置设置了防反转卡扣，能够避免非工作状态下带盘自由转动造成的磁带松脱，壳体接缝处做了错位止口设计，既提升了装配后的结构整体性，也能减少缝隙处的灰尘侵入，整个结构没有多余的冗余设计，所有特征都围绕存储介质的防护、读写适配、耐用性三个核心需求展开，即便以现在的结构设计视角来看，其公差匹配、功能集成的设计思路依然有可参考的价值。
