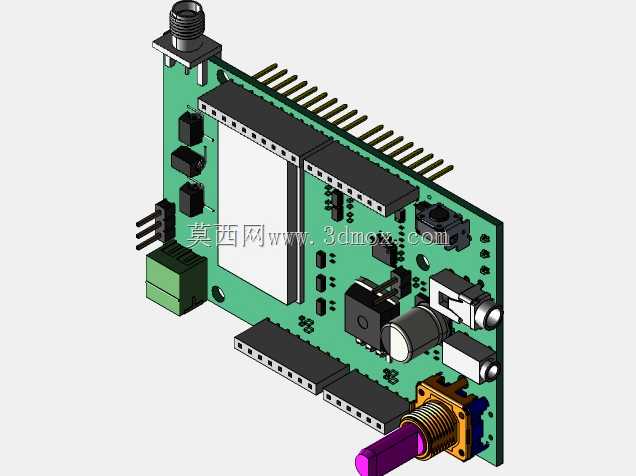

Arduino兼容高频火腿电台扩展板

这款扩展板是面向业余无线电爱好者打造的Arduino平台功能拓展模块，核心定位是为通用Arduino控制板提供完整的高频收发硬件支撑，无需额外搭建复杂的射频外围电路，即可快速组装出可实际通联的便携式火腿无线电台。从结构设计来看，板卡完全遵循Arduino Uno系列的标准排针布局，所有引出引脚的间距、位置都和主控板的排座完全匹配，安装时直接对准引脚垂直插接即可完成机械固定与电气连接，不需要额外焊接飞线或者定制转接结构，板体边缘预留的安装孔位也和标准Arduino板的固定孔对齐，可直接装入通用的开源硬件项目外壳中。板载集成了完整的高频收发链路相关电路，包含射频信号接口、音频输入输出接口、电源调理模块、信号滤波电路以及状态指示元件，顶部预留的排针拓展位既可以直接插接配套的屏蔽盖板，也能根据项目需求叠加其他功能扩展板，不会和板上已有的高频元件产生结构干涉。在实际应用场景中，这类扩展板常被用于自制便携式应急通讯电台、业余无线电信标台、野外通联便携设备，也可作为射频相关教学实验的硬件载体，帮助学习者理解高频信号收发的电路逻辑与结构布局要点。设计过程中充分考虑了高频电路的抗干扰需求，板上元件布局严格遵循射频电路的布线规则，高频信号路径尽可能缩短，敏感元件周边预留了足够的屏蔽空间，配套的金属屏蔽罩可直接扣装在核心高频模块区域，减少外界电磁干扰对收发信号质量的影响，同时也避免板上高频信号向外泄露对其他周边电路造成干扰。板上的外接接口全部布置在板卡边缘位置，包括射频同轴接口、电源接线端子、音频接插件，方便在装入外壳后通过开孔引出外接连线，所有接口的焊接高度都经过统一核算，不会出现接口突出高度不一致导致外壳装配错位的问题，排针的焊接高度也经过匹配，插接后两块板之间留有足够的散热间隙，长时间连续收发工作时不会因为热量堆积导致元件工作异常。
