直列四缸内燃机透明结构展示设计

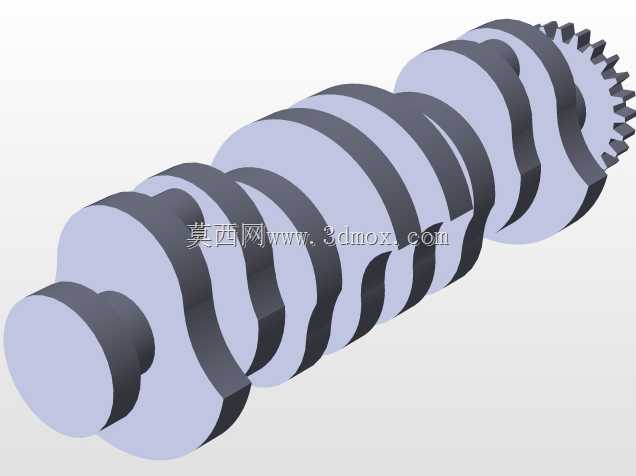

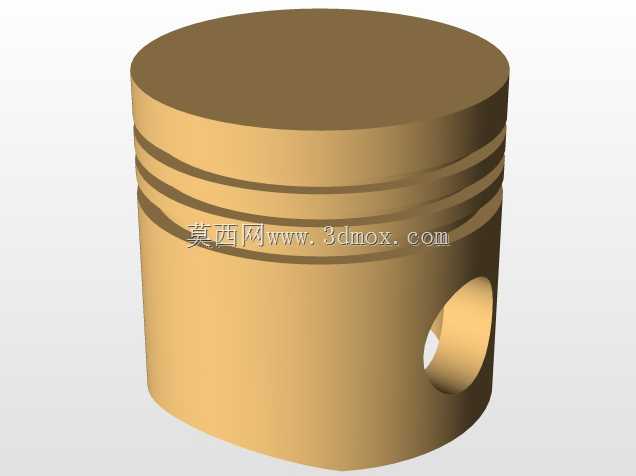

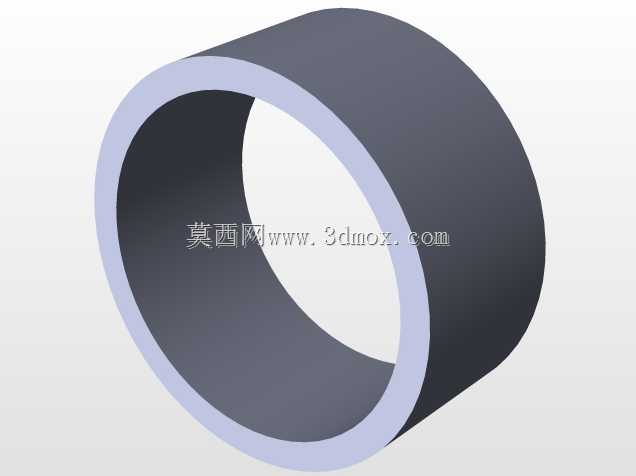

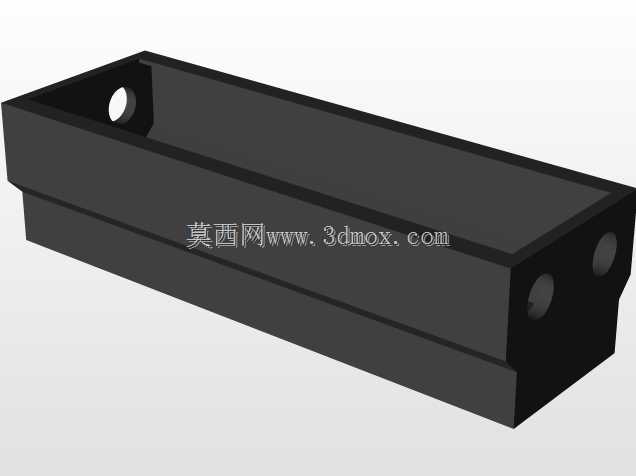

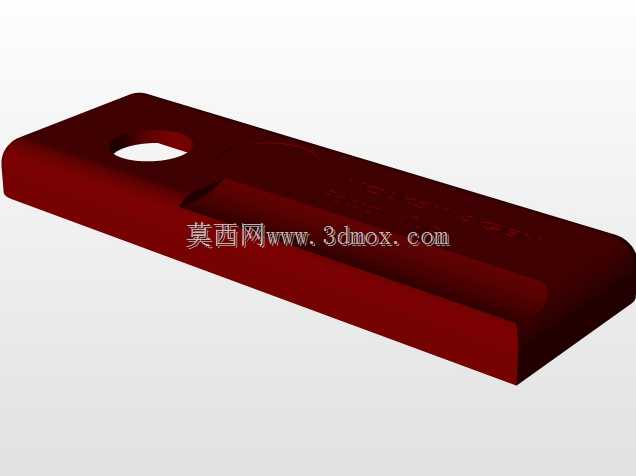

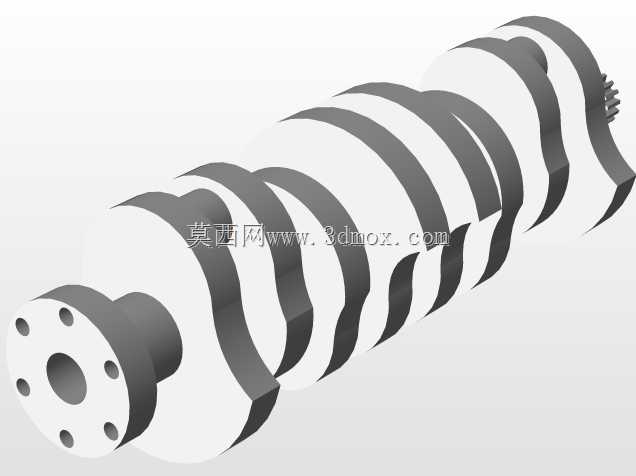

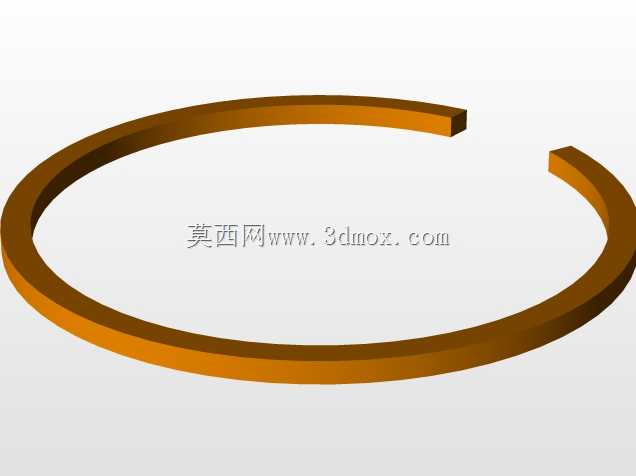

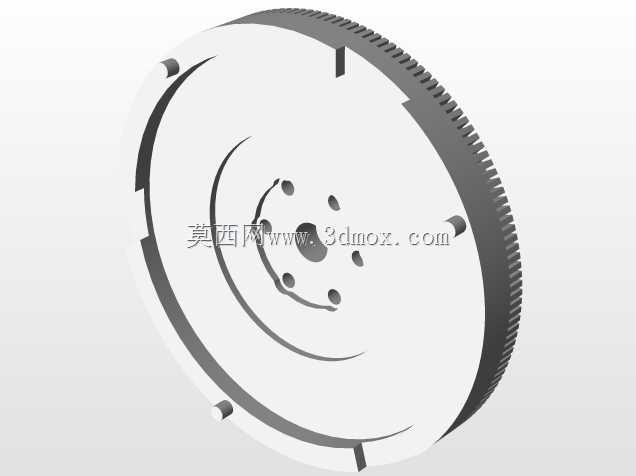

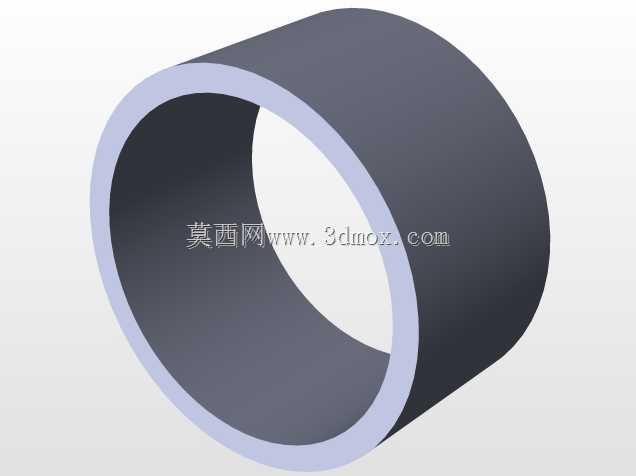

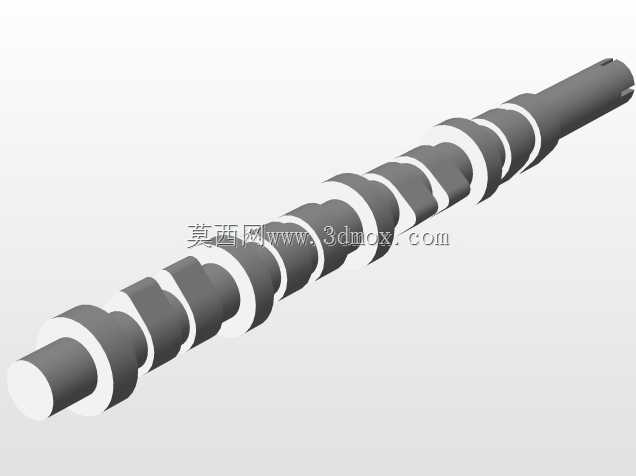

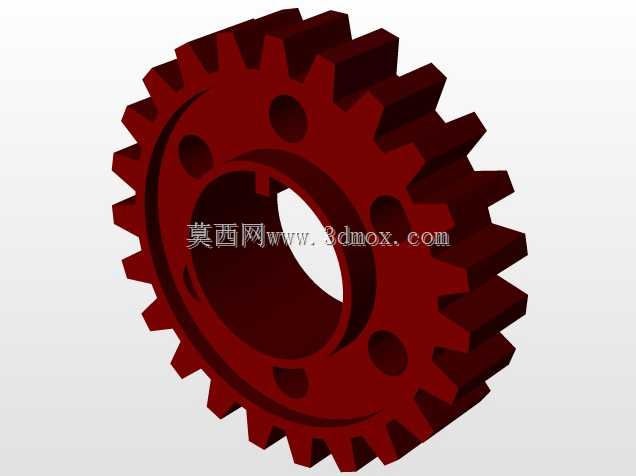

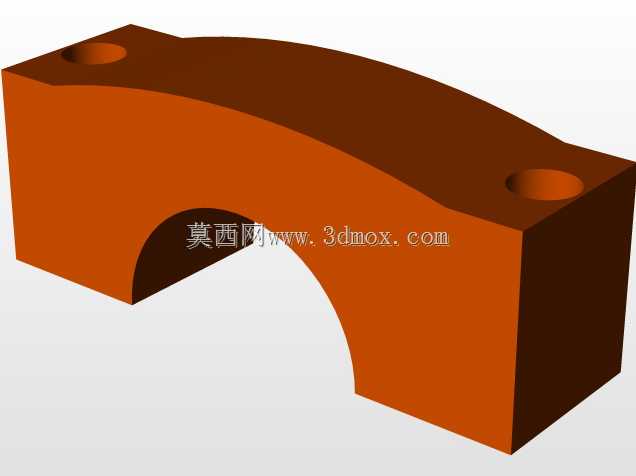

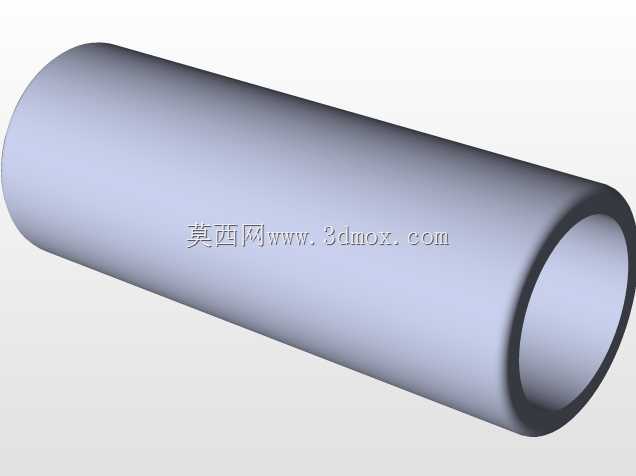

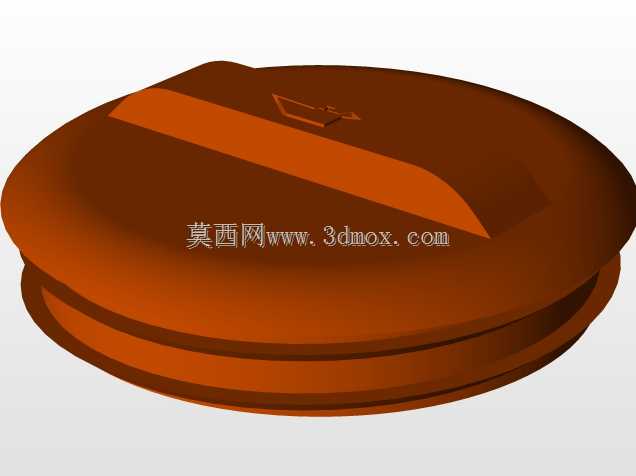

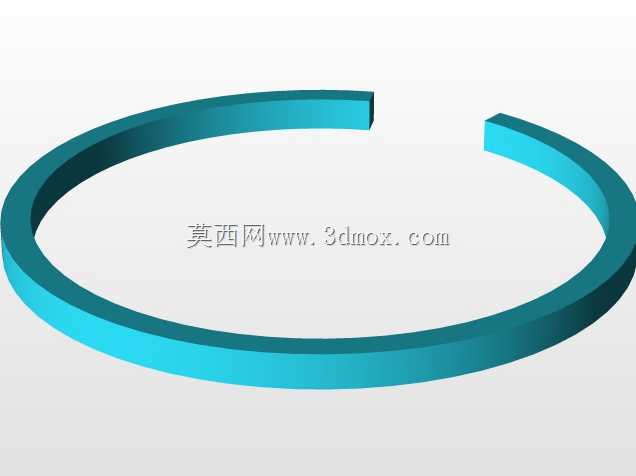

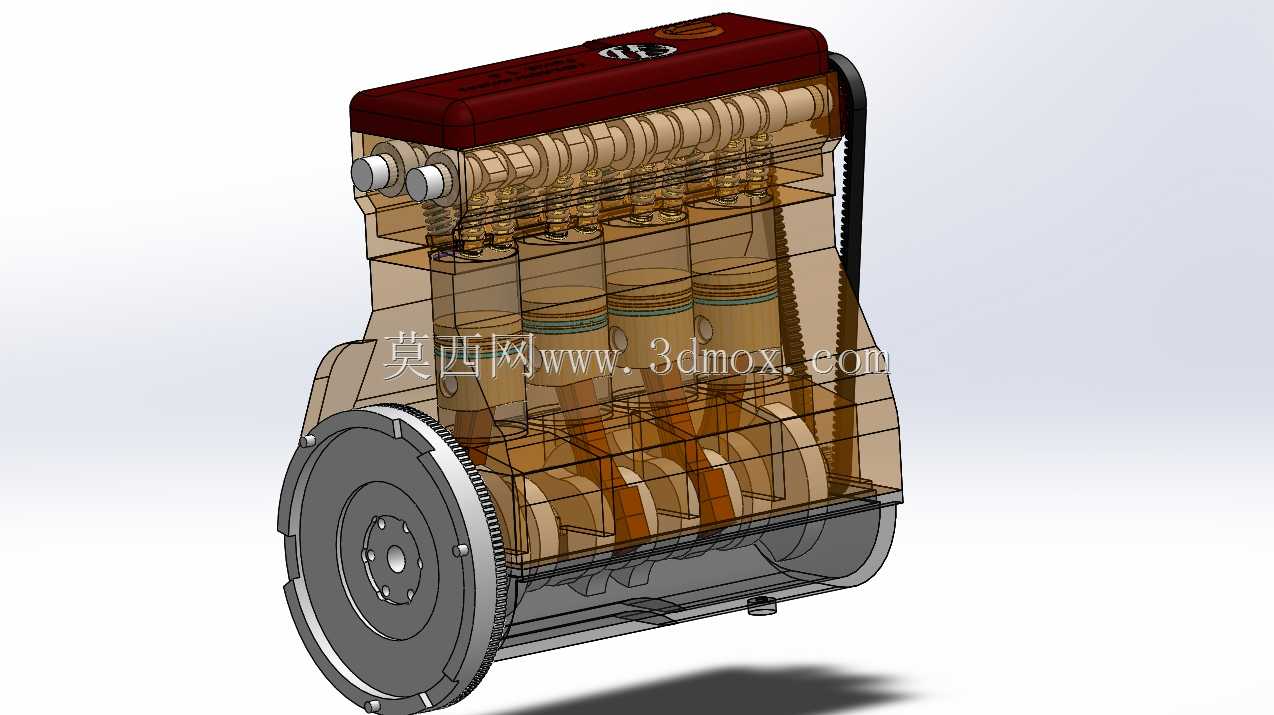

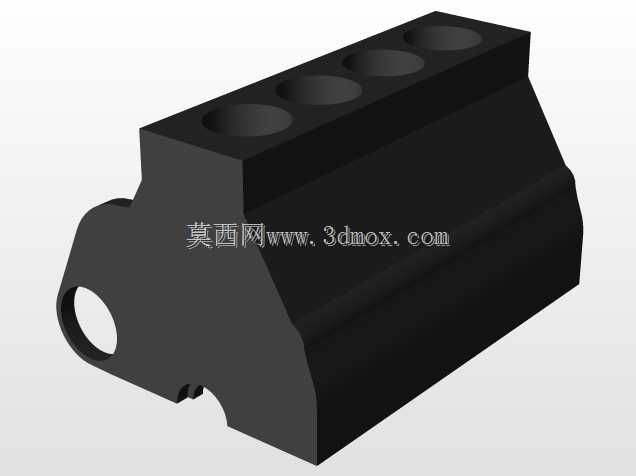

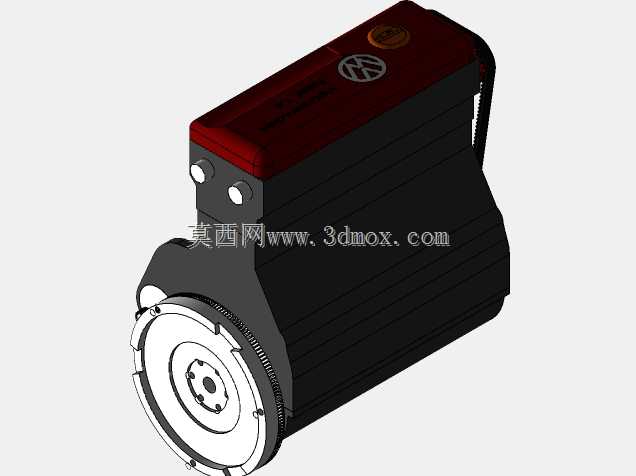

这款直列四缸内燃机结构设计，在做整机布局时优先考虑了乘用车前置前驱舱位的安装适配性，整机横向宽度控制在适配多数A级车发动机舱横向边界的范围内，缸体采用直列排布的方式压缩纵向安装尺寸，前端轮系预留了发电机、空调压缩机、水泵的安装接口位置，后端飞轮壳匹配主流手动、自动变速箱的连接止口尺寸，安装悬置点位的位置完全参照量产机型的布局设定，可直接用于动力总成匹配的前期验证工作。从实际应用场景来看，这类动力单元除了搭载在常规家用乘用车上，也可经过小幅参数调整后用于小型工程机械、固定式发电机组的动力源，不同场景下只需要调整外围附件的安装位置、进排气走向即可适配，不需要改动核心的缸体、曲轴、连杆活塞结构。设计过程中采用半透明的缸体、缸盖罩壳体表达，主要是为了清晰展示内部的曲柄连杆机构、配气机构、冷却润滑通道的布局，做结构评审时可以不用拆分装配体就直接观察到活塞运行到上止点、下止点时的配气相位对应关系，也能直观看到曲轴平衡块的配重布局、凸轮轴的凸轮型线排布位置，方便在设计阶段快速排查运动干涉问题。核心功能上，这套结构完整还原了四冲程内燃机的工作循环逻辑，进气、压缩、做功、排气四个冲程对应的曲柄转角、气门开闭时序都按照量产机型的参数做了匹配，活塞的燃烧室凹坑形状、进排气道的走向都参考了主流量产自然吸气机型的设计，冷却水道在缸体、缸盖内的环绕路径也做了完整建模，能够满足后续做冷却系统流场分析的模型基础要求。做结构设计时，曲轴的主轴颈、连杆轴颈的圆角过渡位置都预留了足够的应力释放空间，连杆大头的剖分结构采用成熟的平切口设计，方便装配与后期维修，缸盖螺栓的排布位置完全按照缸盖压紧力的均匀分布要求设定，避免出现缸垫密封不严的问题，正时传动机构采用齿形带传动的布局，前端张紧轮的安装位置预留了足够的张紧行程调整空间，能够覆盖皮带长期使用后的伸长量补偿需求。整机的油底壳采用深槽式设计，在车辆出现一定角度倾斜时也能保证机油泵的吸油口始终浸没在机油液面以下，避免出现润滑不足的问题，气门室罩上预留的机油加注口、曲轴箱通风接口位置都符合常规维护的操作空间要求，后期做维护保养时不需要拆解过多外围部件即可完成操作。
