多孔框架式机器人驱动底座结构设计

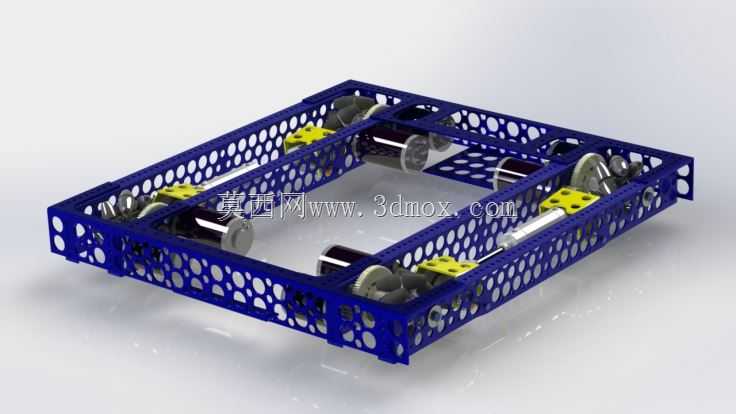

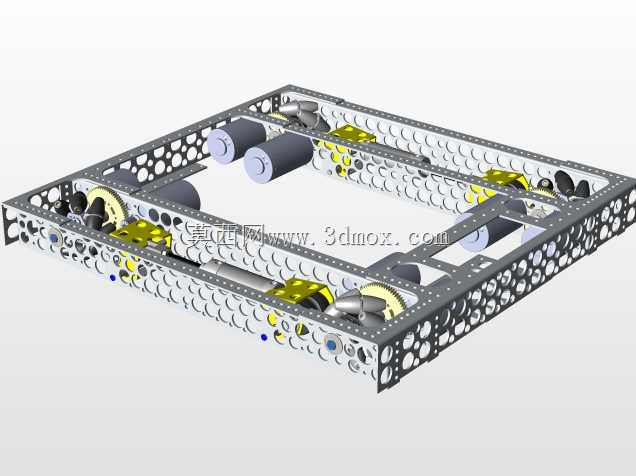

这款驱动底座采用镂空多孔框架式主体结构，主要面向小型竞技类移动机器人、教学实训移动平台的底盘承载需求，可直接作为轮式移动机器人的核心承载基体，适配各类需要对称布置驱动单元的移动作业场景，比如室内巡检机器人底盘、小型物料转运AGV的基础承载架、机器人竞赛参赛平台的基体结构。从结构设计逻辑来看，主体框架采用对称式布局，四周型材面板上规则排布的圆形镂空孔，并非单纯为了减重，每一组孔位都对应了不同组件的安装定位需求，既可以通过标准紧固件快速固定驱动电机、传动齿轮组、导向轮组件，也能根据上层搭载设备的安装需求灵活调整固定位置，无需额外在框架上二次打孔加工，大幅降低改装调整的加工成本。框架内部预留的四个对称驱动单元安装位，可适配同规格的直流驱动电机，配套的齿轮传动组直接嵌入框架预设的安装槽内，传动齿轮与驱动轮的啮合间隙通过框架上的腰型调节孔实现微调，不需要额外加装张紧结构，能有效压缩底盘整体的垂直方向占用空间。框架的上下端面保持完全平整，边缘做了统一的倒角处理，不存在突出的安装凸台，上层搭载的控制板、电池组、传感器支架等组件可以直接贴合框架端面固定，安装边界清晰，不会出现组件安装干涉的问题。从实际使用的角度出发，这种镂空框架结构在保证整体结构刚性的前提下，能有效降低底盘自身重量，减少驱动单元的负载损耗，框架四周的镂空孔同时可以作为走线孔位，驱动电机的供电线、传感器的信号线可以直接就近穿过孔位排布到上层控制区，避免线缆外露在底盘外侧被运行过程中的障碍物剐蹭损坏。传动组件的安装位全部做了下沉式设计，齿轮啮合区域完全处于框架内部的防护空间内，运行过程中外界的细小杂物不容易直接卡入齿轮啮合位置，能降低日常维护清理的频率。框架的整体尺寸适配常规小型移动机器人的安装需求，轮组安装位的间距经过匹配计算，保证底盘运行时的转向灵活性与直行稳定性，驱动轮与辅助随动轮的安装面处于同一基准平面，组装时不需要额外调整轮组高度差，能减少装配环节的调校工作量。
