AVM弗里茨家用宽带路由器外观结构

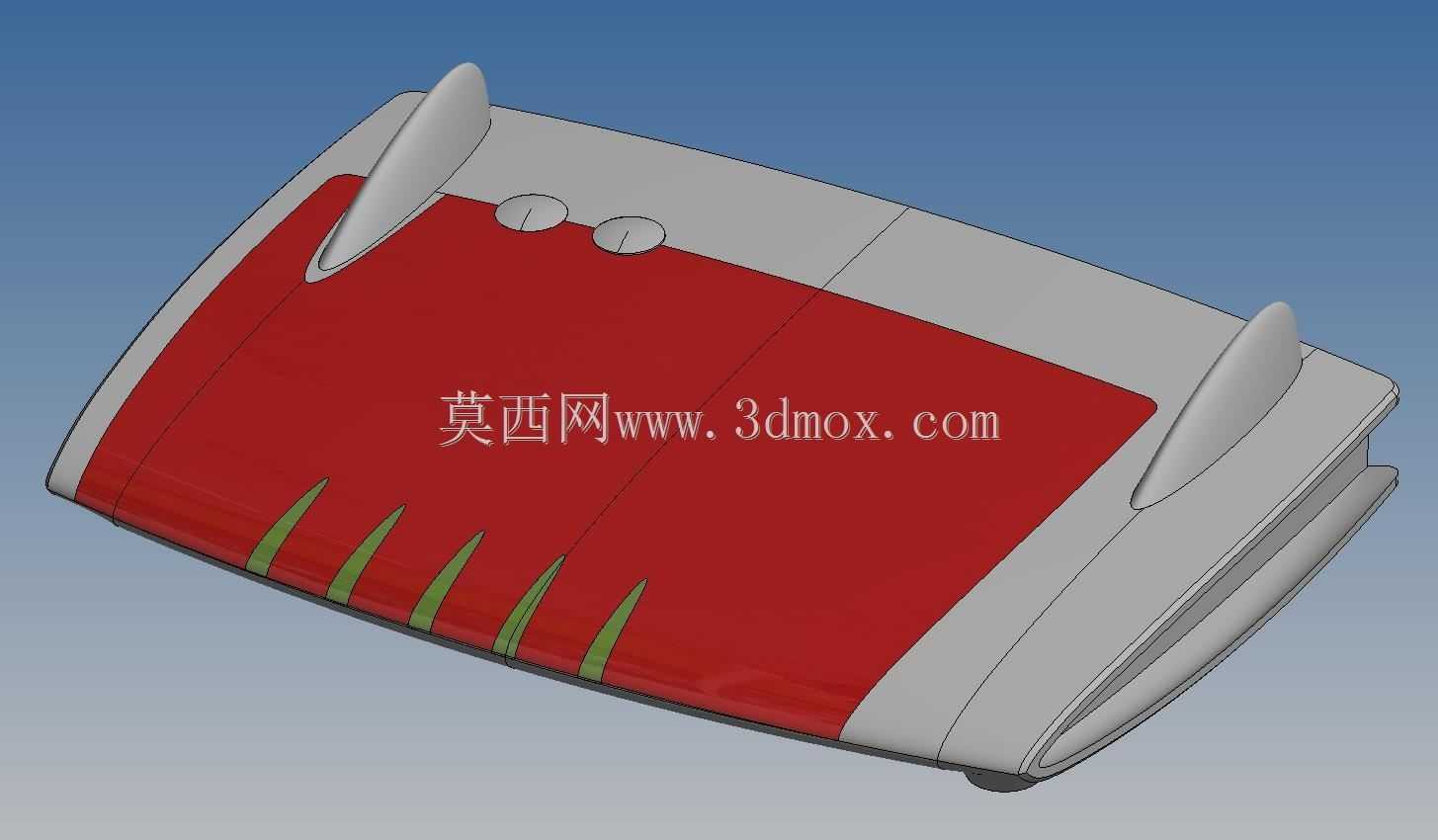

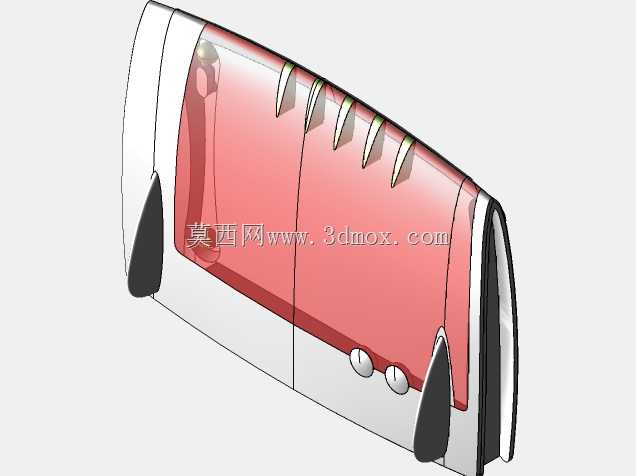

这款家用宽带路由器的三维结构，是基于实际在用设备的实测尺寸逆向构建的，可直接用于家居网络点位规划、弱电箱适配校核、配套安装支架设计等场景。日常家用网络部署中，很多用户会遇到路由器尺寸与预留安装位不匹配、散热空间预留不足、天线转动干涉墙面等问题，这套模型完整还原了设备的外轮廓、接口位置、支撑脚布局，能在方案设计阶段提前规避安装冲突。从功能特性来看，设备正面设置了状态指示灯与功能按键，上半部分的条状开槽为散热通风结构，兼顾内部电路散热与外观整体性，两侧的弧形凸起为内置天线的外罩，避免天线外凸破坏整体造型，底部的支撑脚垫将壳体抬离安装面，保证底部进风通道通畅，满足长时间运行的散热需求。设计思路上，整体采用流线型弧面造型，区别于传统方正的网络设备外观，能更好融入现代家居环境，壳体采用上下扣合的装配结构，侧边的分型线沿曲面顺滑过渡，没有突兀的拼接缝隙，正面的分模线同时作为功能区域的视觉分割，将状态显示区与主体面做了视觉区分。安装边界方面，设备整体为立式放置形态，底部支撑点的间距、脚垫的防滑结构都做了还原，建模时校核了设备放置时的最小占用平面尺寸，以及背部接口区域的操作空间，预留了网线插拔所需的手部操作余量，同时还原了壳体表面的弧度变化，可用于配套防尘罩、壁挂支架、桌面收纳架的结构设计，也能作为智能家居场景三维布局的网络设备素材使用。在结构细节上，模型还原了正面按键的凸起高度、指示灯的透光区域位置，以及侧边散热槽的开孔深度，能直观呈现设备装配后的实际外观效果，对于做消费电子外观设计、家居智能化方案排布的从业者来说，可直接调用做装配干涉检查与场景效果验证，不需要再重复测量设备尺寸，能大幅提升前期方案的设计效率。
