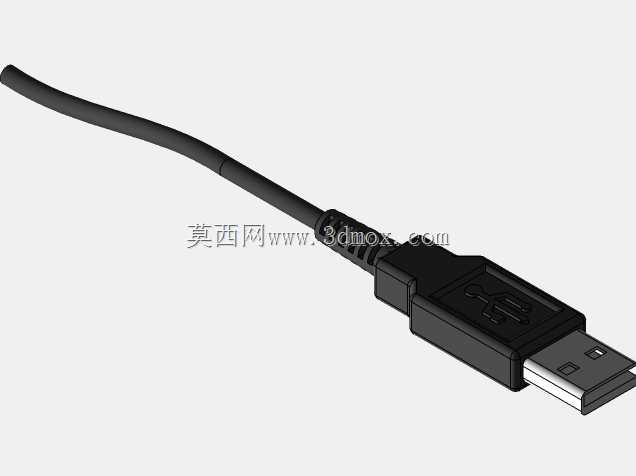

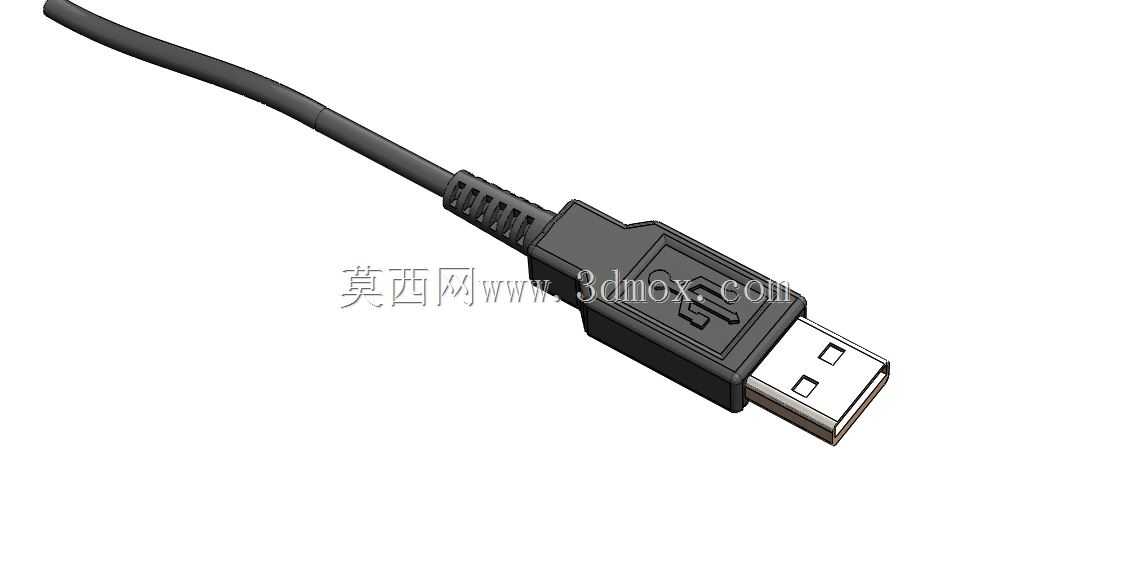

带线USB公头接口结构三维设计

日常电子设备互联场景里，USB公头是最常见的互联接插件，小到键鼠、U盘、移动硬盘这类外设，大到工业控制终端、检测仪器的数据传输与供电链路，都能见到这类接口的身影。做这个结构设计的时候，首先要兼顾插拔手感与长期使用的可靠性，金属插舌部分的尺寸严格遵循通用USB接口规范，宽度、厚度以及内部触点的排布间距都要卡在标准公差范围内，保证插入母座时不会出现卡滞、松脱或者接触不良的问题，插舌根部做了小幅的倒角处理，能在插拔过程中起到导向作用，减少对位偏差带来的插针磨损。尾部的线档部分做了多道环形的防弯折筋结构，这部分是日常使用里最容易出现线材断裂的位置，常规使用中线材会频繁在出线位置产生弯折疲劳，环形筋的设计可以分散弯折时的应力，避免线材外皮在根部直接折出死弯，延长连接线的整体使用寿命。外壳部分采用了常见的包胶注塑结构，金属屏蔽层包裹在塑胶外壳内部，既可以隔绝外部电磁信号对数据传输的干扰，也能强化接口整体的结构强度，避免插拔时外力直接作用在内部触点与线材的焊接位置。设计时预留的安装边界要考虑到实际装配场景，接口整体的外轮廓尺寸要适配常见的设备面板开孔，插合后外露部分的长度不会和周边其他接口产生干涉，出线方向的弧度也做了自然过渡，不会因为线材弯折角度过大拉扯到内部焊点。内部的触点排布按照标准定义区分了供电与数据传输引脚，每个引脚的焊接位置都预留了足够的焊盘空间，方便生产时的焊线操作，塑胶内模的卡位结构可以把金属插舌牢牢固定在外壳内部，承受上千次插拔也不会出现插舌移位的问题。这类接口的设计不需要追求特殊的异形结构，核心是在符合通用规范的前提下，优化细节处的应力分布与装配便利性，不管是做消费电子的配套连接线，还是做工业设备的前置接口扩展，这套结构都能满足常规使用的强度与性能要求，建模时把各个部件的配合间隙都控制在合理范围，既不会因为间隙过大出现外壳松动，也不会因为间隙过小导致注塑装配时出现压合不到位的问题。
