村田直插式EMIFIL直流电源线噪声抑制器件

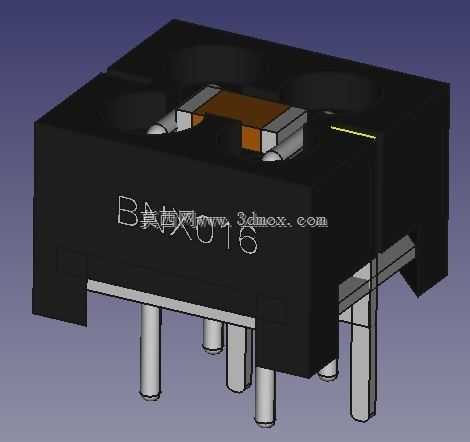

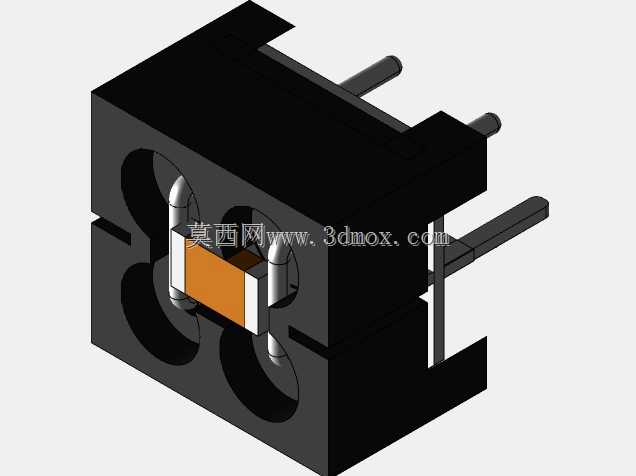

这类直插封装的电源线噪声抑制器件，主要面向小功率直流供电回路的EMI滤波场景，常见于工控板卡、消费类电子主板、车载低压控制模块的电源入口位置，用来滤除供电线路上耦合的共模、差模高频干扰，避免干扰信号顺着电源线传导进入后级敏感电路，引发芯片工作异常、信号采样失真、通讯误码这类实际工程中频发的电磁兼容问题。从结构设计来看，器件采用黑色耐高温绝缘塑封外壳，外壳表面印有清晰的型号标识，方便生产组装环节的目视核对，避免错料问题发生。引脚采用直插式排布，引脚间距匹配通用PCB板的孔位设计标准，焊接时可以直接适配波峰焊工艺，不需要额外定制治具，能有效降低SMT产线的换线成本。器件内部集成了滤波电容与磁珠的组合结构，相比分立元件搭建的滤波电路，能大幅节省PCB板的布线空间，同时减少分立元件的寄生参数影响，保证高频段的噪声抑制效果稳定。设计建模时需要重点关注安装边界尺寸，器件本体的塑封外壳有固定的占位高度，引脚伸出长度需要匹配PCB板的常规厚度，焊接后引脚露出板面的高度要控制在安全范围内，避免和上层结构件、散热片发生干涉。外壳两侧的定位凸台是建模时容易遗漏的细节，这部分结构在插件时可以起到辅助导向的作用，让引脚能顺利对准PCB焊盘孔，不会出现引脚弯折偏移的问题。实际选型应用时，要注意器件的额定电流参数匹配供电回路的最大工作电流，避免过流引发器件温升过高，影响滤波效果甚至损坏器件。建模过程中对引脚的倒角、塑封外壳的拔模角度都做了还原，完全符合实际量产器件的加工工艺特征，结构工程师在做PCB布局、整机结构干涉检查时，可以直接调用该模型进行装配验证，不需要反复核对实物尺寸调整模型参数，能有效缩短产品开发阶段的结构评审周期。这类器件在电路布局时通常会尽量靠近电源输入接口放置，最大化缩短干扰信号的传导路径，建模时预留的安装空间也需要考虑周边走线的安全距离，避免引脚和周边大电流走线发生短路风险。
