8K相机专用水冷散热结构组件

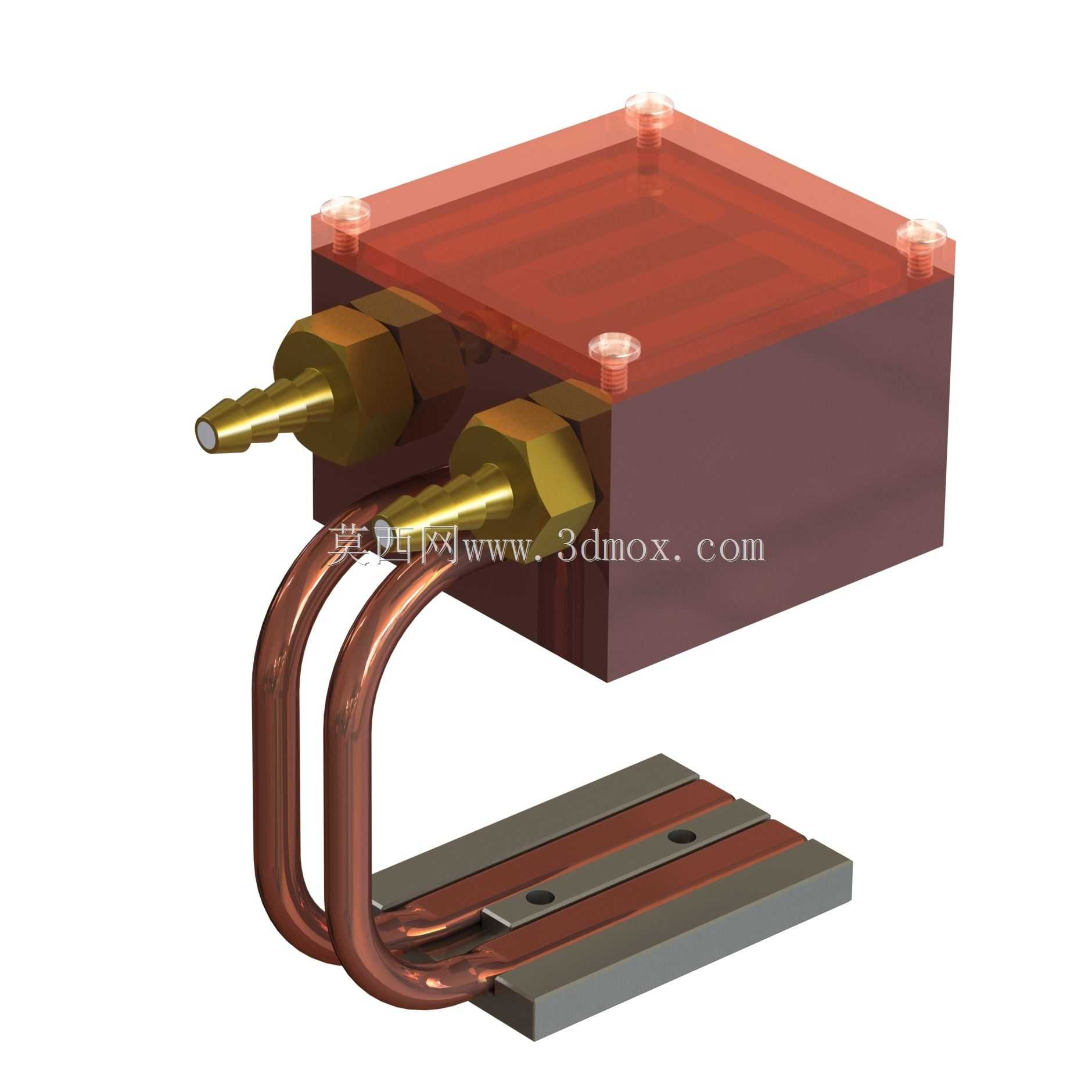

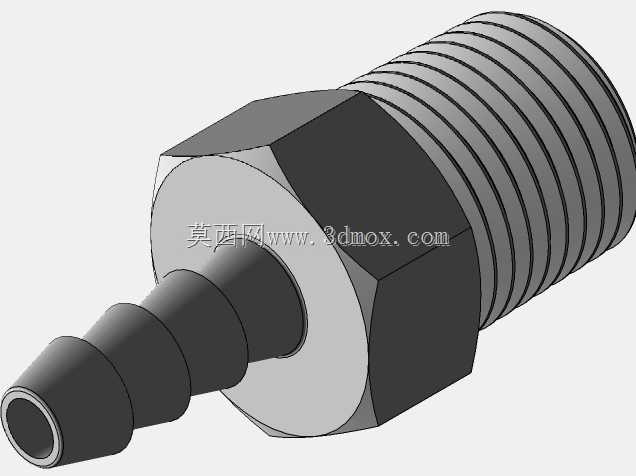

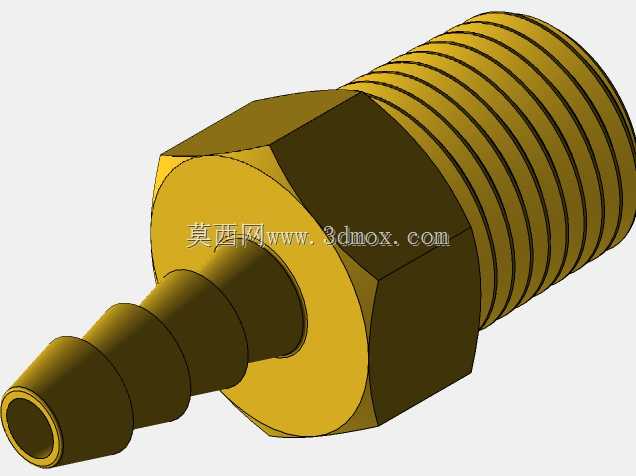

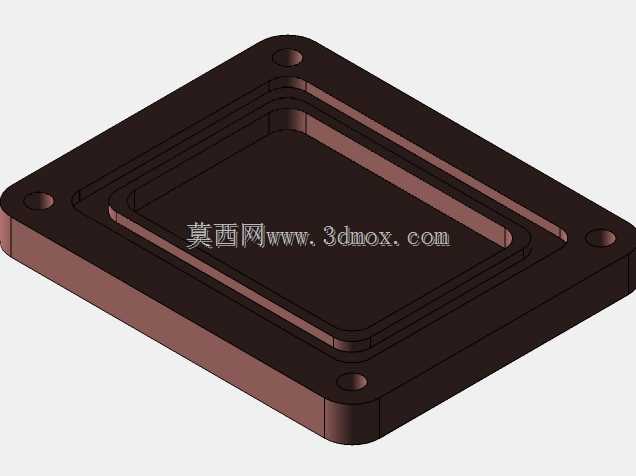

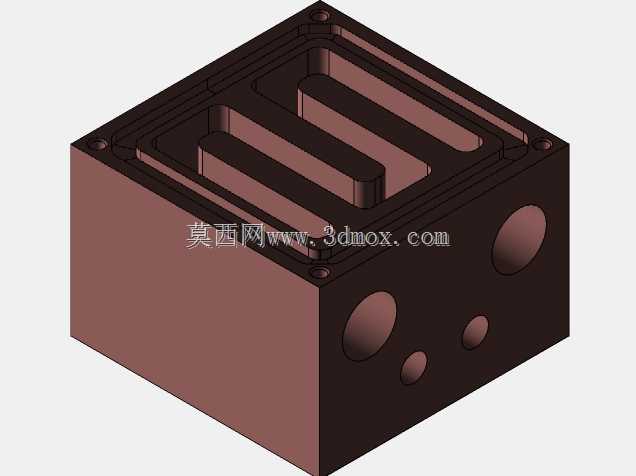

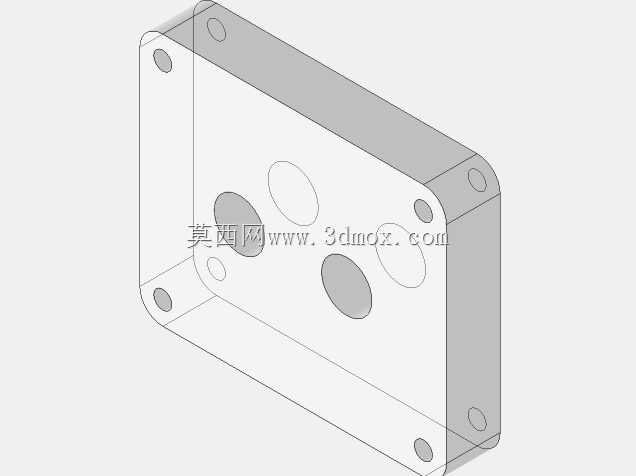

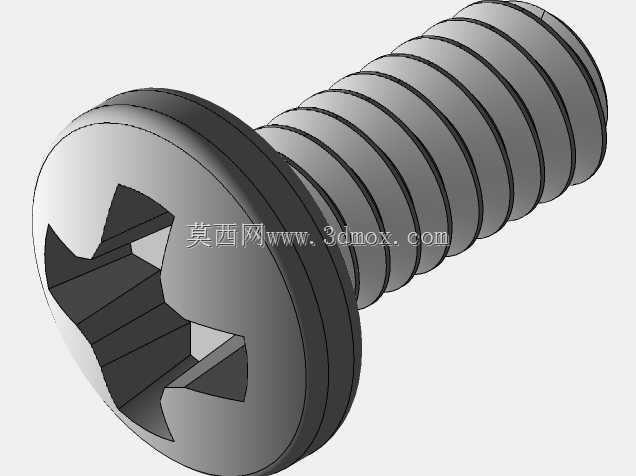

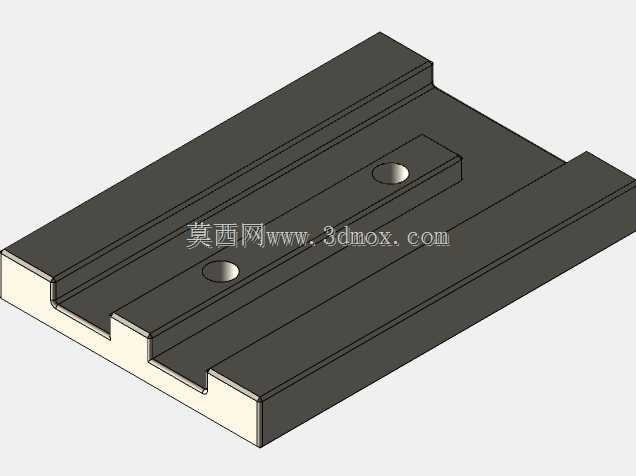

这套水冷组件主要面向高负载影像采集设备的温控场景，针对8K分辨率相机长时间高码率录制时核心成像模块、处理电路的积热问题设计，替代传统风冷方案解决密闭设备舱内的散热死角，避免高温导致的成像噪点增加、电路降频、元器件寿命衰减等实际工程问题。从结构布局来看，组件分为冷头主体、连接管路、安装基板三个核心部分，冷头上盖采用半透明可视化设计，可直接观察内部冷却液流动状态，方便调试阶段排查气堵、流道不畅问题，四个角设置的透明固定柱既承担上盖与冷头基体的压合密封作用，也能在装配时直观对位，避免密封圈错位引发的漏液风险。冷头侧部伸出的两个黄铜快插接头采用外螺纹与冷头基体锁紧，接头端面做了密封倒角，适配常用的软质水冷管路，无需额外打胶即可实现可靠密封，连接的两根紫铜弯管做了圆弧过渡处理，弯折处无截面收窄变形，能最大限度降低冷却液流动阻力，管路走向避开了设备内部的排线、镜头传动机构的运动路径，不会产生装配干涉。下部的安装基板采用金属材质，表面做了平整化处理，与相机内部发热核心的接触区域预留了导热垫贴装位，基板上开设的两个定位孔对应相机机身的原有安装螺柱，不需要额外改动机身结构即可完成固定，安装边界完全适配对应型号相机的内部腔体尺寸，不会突出机身外壳影响原有设备的防护性能。设计时特意在冷头内部设置了挡水结构，改变冷却液的常规流向，让冷却液直接冲刷正对发热源的冷头内壁区域，避免流道内出现换热死区，相比普通平直流道的冷头，同流量下核心接触区域的换热效率有明显提升，同时挡水结构的高度经过反复校核，既保证扰流效果，也不会过度增加流道阻力导致水泵负载升高。整套组件的所有外露金属部件都做了防氧化处理，长期在密闭设备舱内使用不会产生锈蚀碎屑污染内部光路，管路与接头的连接位置做了防脱限位，即使设备在移动拍摄过程中产生振动，也不会出现管路脱落漏液的问题，适配移动拍摄、固定机位长时间录制等多种使用场景的散热需求。
