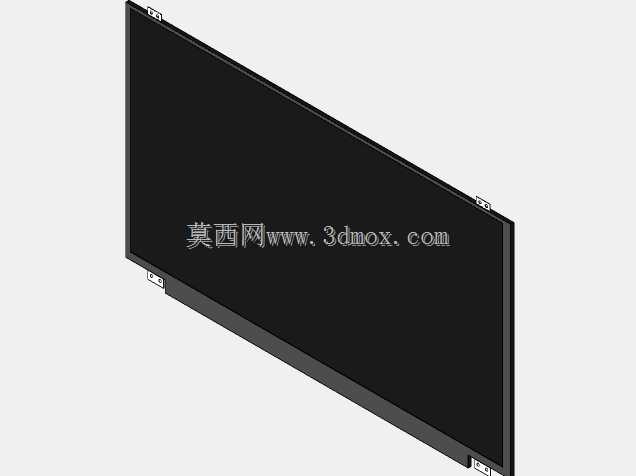

15.6英寸薄型eDP接口液晶显示面板结构

在便携类电子设备、工业触控终端、嵌入式显示单元的结构开发环节中，显示面板的选型与结构匹配直接决定了整机的厚度控制、装配可靠性与显示面贴合精度，这款15.6英寸的薄型液晶显示模块，正是针对薄型化设备需求开发的成熟结构方案。从实际装配场景来看，这类面板常应用在轻薄型笔记本电脑、桌面式工业触控一体机、便携式检测设备的显示端，也可作为嵌入式工控屏的配套显示单元，适配对安装厚度有严格限制的紧凑设备结构。

设计层面上，这款面板采用eDP 30针的信号接口方案，相比传统LVDS接口能在更窄的板边空间内完成信号走线排布，配套的PCBA驱动板整体厚度控制在3.2mm以内，整套面板的最大厚度也贴合薄型设备的内部空间预留要求，不会出现驱动板凸起挤占电池、主板安装空间的问题。面板的整体外形尺寸控制为高359.5mm、宽223.8mm，对应的有效显示区域尺寸为高344.16mm、宽193.59mm，结构设计时可直接参照该尺寸做前框的视窗开口，开口边缘预留0.3-0.5mm的装配间隙即可避免漏光与显示区域遮挡问题。

安装边界的设计上，面板正面预留了8个标准安装孔位，孔位分布沿面板四周边框均匀排布，装配时可通过螺丝直接将面板固定在设备前壳的支撑柱上，无需额外增加屏幕固定支架，能进一步减少整机的零件数量与装配工序。整套面板的最大重量控制在375g，对于便携类设备来说，这个重量参数能有效降低整机的头部重量，避免设备开合过程中出现重心偏移的问题，也能减少屏幕支撑铰链的负载，提升结构件的长期使用寿命。

从结构建模的细节来看，面板的侧边固定卡扣位置、接口伸出高度、背部避让区域都做了精准的还原，在做整机结构干涉检查时，可直接导入模型验证主板、电池、散热模块与面板背部的间隙是否满足安全距离要求，也能提前确认eDP屏线的弯折半径与走线路径是否合理，避免实际打样后出现屏线挤压、结构干涉的问题。对于需要做屏幕跌落仿真的结构工程师来说，模型的重量分布、安装孔位的受力点位置都可直接作为仿真输入参数，能有效缩短前期结构验证的周期，减少反复打样调整的成本。
