便携移动MIDI键盘配套平板支架结构

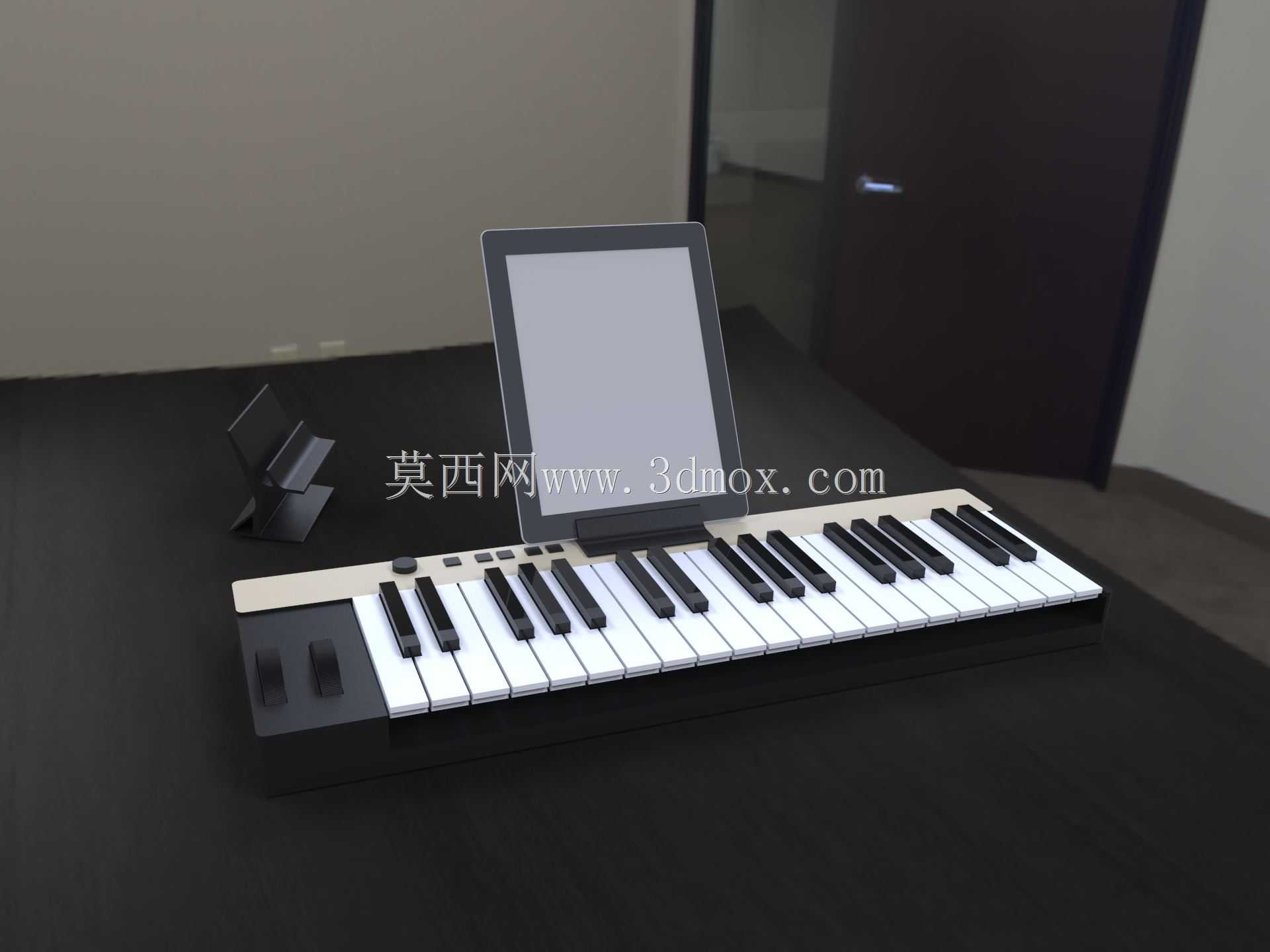

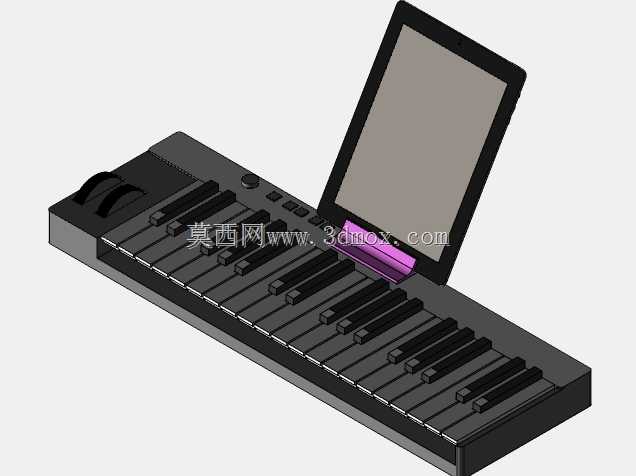

这套结构主要面向移动音乐创作场景设计，适配外出采风、小型现场演出、个人便携编曲等使用需求，解决了移动创作时键盘与显示设备分离、摆放杂乱的痛点。整体结构将37键标准MIDI键盘主体与可折叠平板支撑结构整合为一体，键盘部分采用标准钢琴键距设计，白键宽度符合常规电子琴按键尺寸规范，黑键高度与间距匹配专业演奏的手指触控习惯，键床下方预留了控制推子、功能按键的安装位，可实现音量调节、音色切换、八度升降等基础MIDI控制功能，按键下方的腔体预留了主控电路板、蓝牙模块、内置电池的安装空间，可支持有线USB连接与无线蓝牙连接两种模式，适配桌面端编曲软件与移动端音乐创作APP的连接需求。配套的平板支撑结构采用可翻折隐藏式设计，非使用状态下可完全收平与键盘上表面齐平，不会额外增加设备收纳厚度，支撑结构的卡槽做了防滑限位处理，可适配7到12英寸范围内的主流平板设备，支撑角度设置为110度倾斜，符合坐姿操作时的屏幕观看视角，避免长时间创作产生的颈部疲劳，支撑臂与键盘主体的连接部位采用阻尼转轴结构，可根据使用场景微调支撑角度，同时保证放置平板后的结构稳定性，不会出现晃动、倾倒的问题。整体外形尺寸控制在480mm*150mm*35mm的范围内，收纳状态下可放入常规双肩包的电脑隔层，满足便携携带的需求，键盘底部设置了四块防滑橡胶脚垫，放置在光滑桌面时可提供足够的摩擦力，演奏按键时不会出现设备滑移的问题，侧边预留了音频输出接口、充电接口、踏板扩展接口的安装位，可扩展连接延音踏板、监听耳机等外接设备。建模过程中对按键的活动行程、转轴的转动干涉、各部件的装配间隙做了完整的校验，所有卡扣、连接位的尺寸公差控制在0.1mm范围内，可直接用于3D打印手板验证或者开模量产的结构参考，支撑结构的受力点做了加厚处理，可承载最大1kg重量的平板设备，不会出现长期使用后的结构变形问题，键盘边角做了R5的圆角处理，避免携带过程中磕碰造成的结构损坏，同时提升握持携带时的手感。
