台式电脑主板结构三维数模

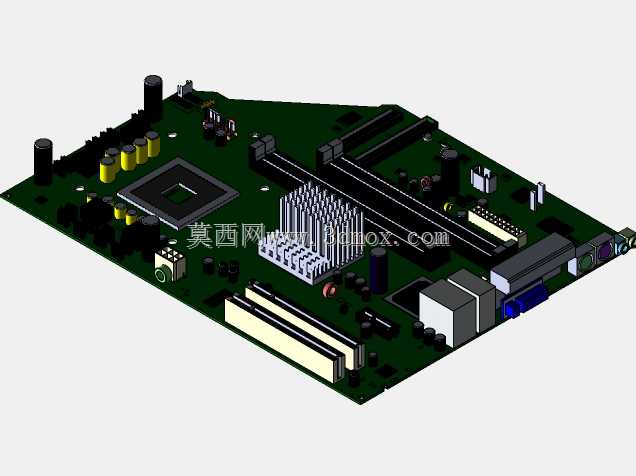

在个人计算机、工业控制计算机等电子设备的硬件结构设计环节，主板作为承载核心运算部件与各类扩展硬件的载体，其结构布局直接决定整机的硬件兼容性、散热效率与装配可靠性。这款主板三维数模完整还原了PCB基板的外形轮廓与安装孔位分布，建模时严格遵循ATX板型的通用安装边界，基板边缘的固定孔位间距完全匹配标准机箱的铜柱安装位置，可直接导入机箱装配体完成干涉检查，避免硬件组装时出现孔位错位、部件磕碰的问题。数模中还原了主板上的核心功能区域布局：CPU插座区域预留了标准的散热扣具安装空间，周边的电解电容、固态电容按照实际供电回路的排布位置建模，高度参数符合常规主板电容的尺寸范围，不会与下压式、塔式CPU散热器的安装结构产生空间冲突；内存插槽区域还原了DIMM插槽的卡扣结构与插拔空间，相邻插槽的间距满足双面颗粒内存的安装间隙要求，不会出现内存插装后互相挤压的情况；PCIe扩展槽区域按照长、短槽的实际排布位置建模，槽体周边预留了显卡、采集卡等扩展卡的安装空间，可直接验证全高扩展卡与主板周边元件的间隙是否合理。主板上的I/O接口区域还原了后置挡板的接口轮廓与位置分布，包括音频接口、USB接口、视频输出接口、网线接口的排布位置完全符合通用主板的I/O布局规范，可直接用于机箱后置挡板的结构匹配设计；主板上的24Pin主供电接口、CPU供电接口、SATA硬盘接口的位置也做了精准还原，建模时预留了供电线材的插拔操作空间，方便结构工程师验证机箱内部走线的合理性。主板上的散热片结构还原了实际的鳍片排布与固定脚位置，散热片的高度参数符合常规主板北桥、供电模块散热片的尺寸范围，不会与机箱侧盖、CPU散热器产生空间干涉；主板上的跳线插针、前置USB插针、音频插针的位置也按照常规主板的排布逻辑做了还原，可用于验证机箱前置线材的连接路径是否顺畅。在实际的结构设计工作中，这类主板数模可用于台式机箱的内部结构验证、定制水冷散热方案的管路排布设计、工业控制计算机的硬件兼容性测试，也可作为计算机硬件教学环节的演示模型，帮助学习者理解主板各元件的布局逻辑与硬件装配的空间要求。建模时对主板上的各类元件做了合理的简化处理，既保留了核心的结构特征与安装边界，又控制了模型的整体面数，在普通配置的工程电脑上也能流畅完成装配、旋转、干涉检查等操作，不会出现卡顿、加载缓慢的问题。
