树莓派3引脚映射定位辅助板

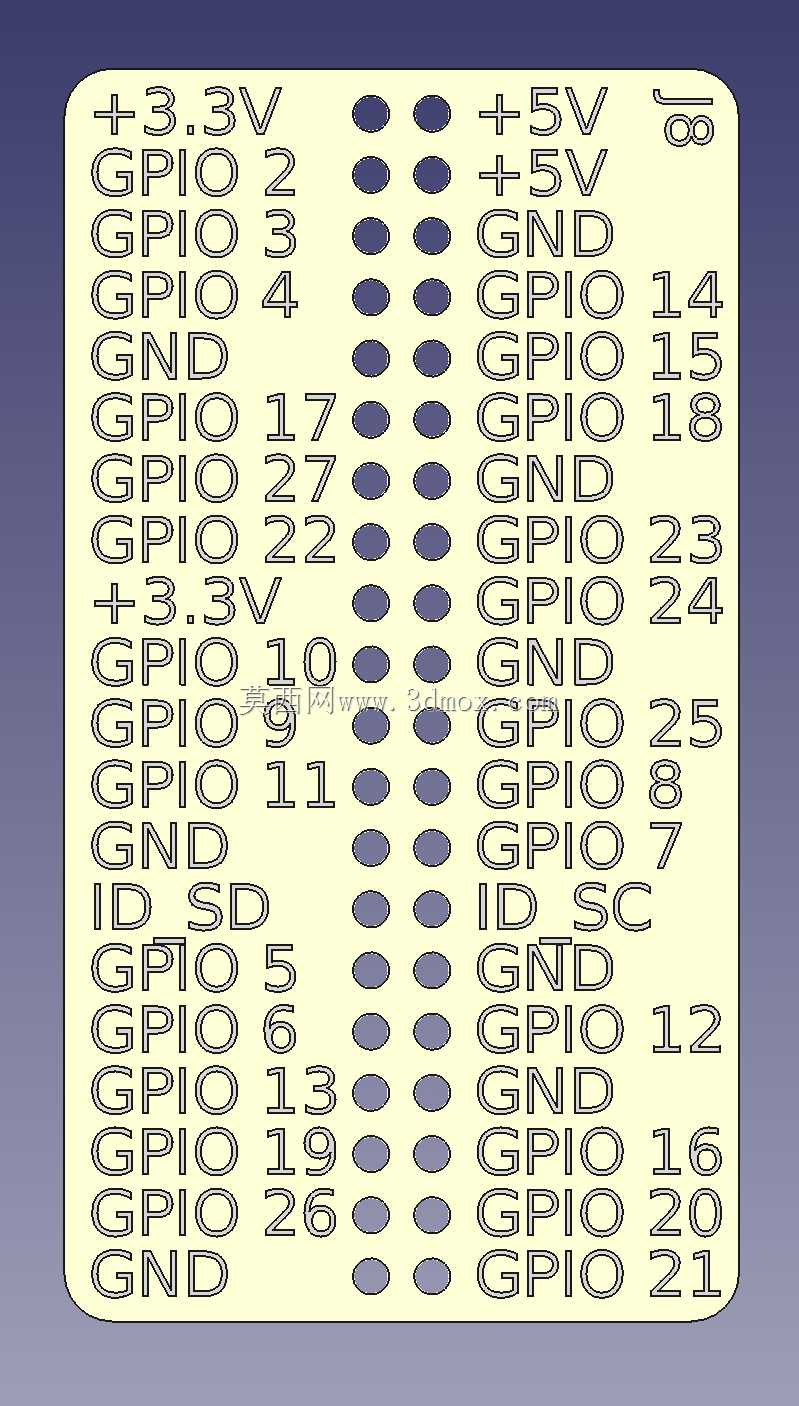

在嵌入式开发与电子原型调试场景中，树莓派3作为主流的单板计算机，其40Pin排针引脚排布密集，新手开发者甚至有一定经验的硬件工程师在接线时，都容易出现引脚错接、对位偏差的问题，轻则导致外设功能无法正常触发，重则可能因接线错误烧坏板载芯片或外接传感器，这款引脚映射定位辅助板就是针对这类实操痛点设计的配套结构件。从实际使用场景来看，该辅助板可直接覆盖在树莓派3的排针区域上方，板体上对应每一个排针引脚的位置都做了清晰的字符蚀刻标识，将GPIO编号、电源引脚、接地引脚、通信接口引脚的功能直接标注在对应孔位旁，接线时无需反复查阅引脚手册，视线顺着孔位旁的标识就能快速找到对应接线位置，大幅降低接线错误率，尤其适合教学演示、快速原型搭建、多外设并行调试的工作场景。设计思路上，整体采用薄型平板结构，板体轮廓完全匹配树莓派3的排针区域安装边界，所有引脚过孔的孔径、孔位间距严格遵循树莓派3排针的标准尺寸公差，孔位边缘做了微小的倒角处理，既不会在安装时刮蹭排针镀层，也能保证板体盖下后不会出现偏移错位，不会干涉排针与杜邦线的正常插接。板体表面的字符采用凹陷蚀刻工艺，相比印刷标识不会因长期手指触碰、摩擦出现掉漆模糊的问题，即使在实验室、创客空间这类高频使用的场景下，标识也能长期保持清晰可读。安装边界方面，板体厚度控制在1.2mm，盖合后不会额外增加过多整体高度，不会影响树莓派安装到常规外壳内，也不会干涉周边扩展板的堆叠安装，板体四个角做了小圆角处理，没有尖锐棱角，拿取安装时不会划伤手部。实际使用中，这款辅助板除了辅助接线对位，还能在一定程度上遮挡排针根部的电路板裸露区域，减少调试过程中焊锡渣、金属碎屑掉落到板卡上造成短路的风险，对于经常做硬件搭接、教学演示的从业者来说，是实用性很强的配套辅助结构件，不需要复杂的安装步骤，直接对准排针盖下即可使用，不需要额外的固定件，拆装都十分便捷。
