树莓派Zero防溅户外网络摄像装置

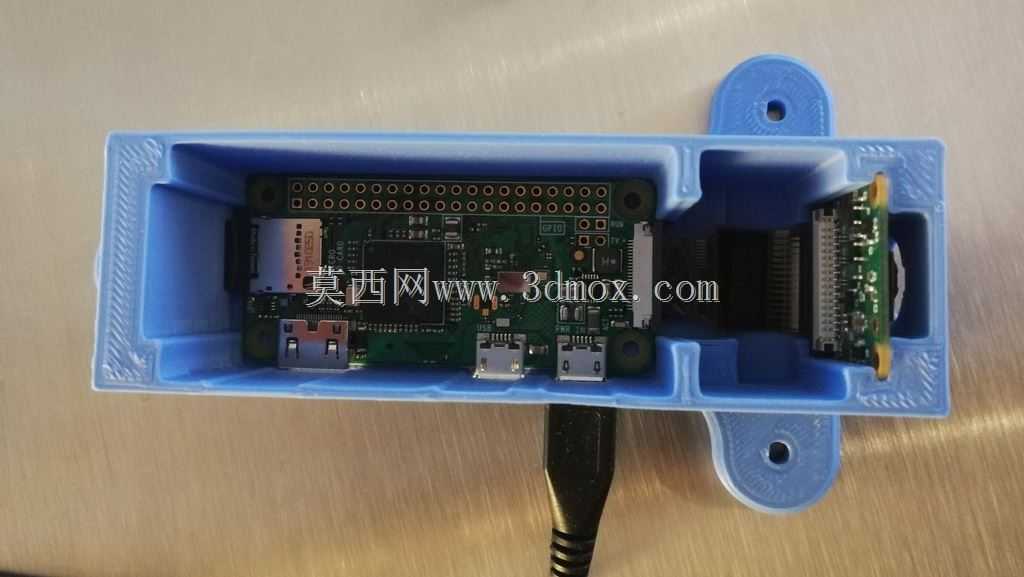

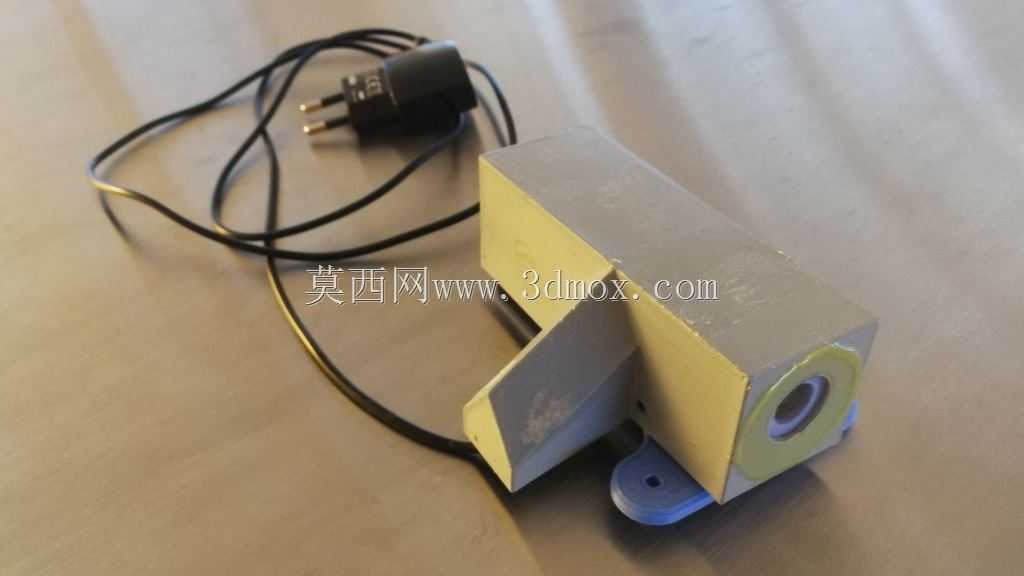

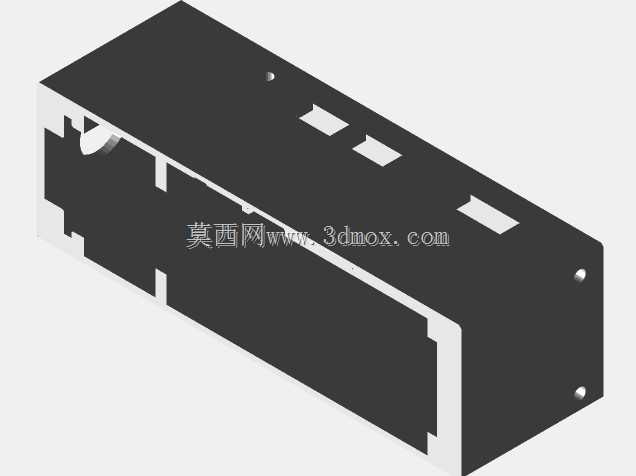

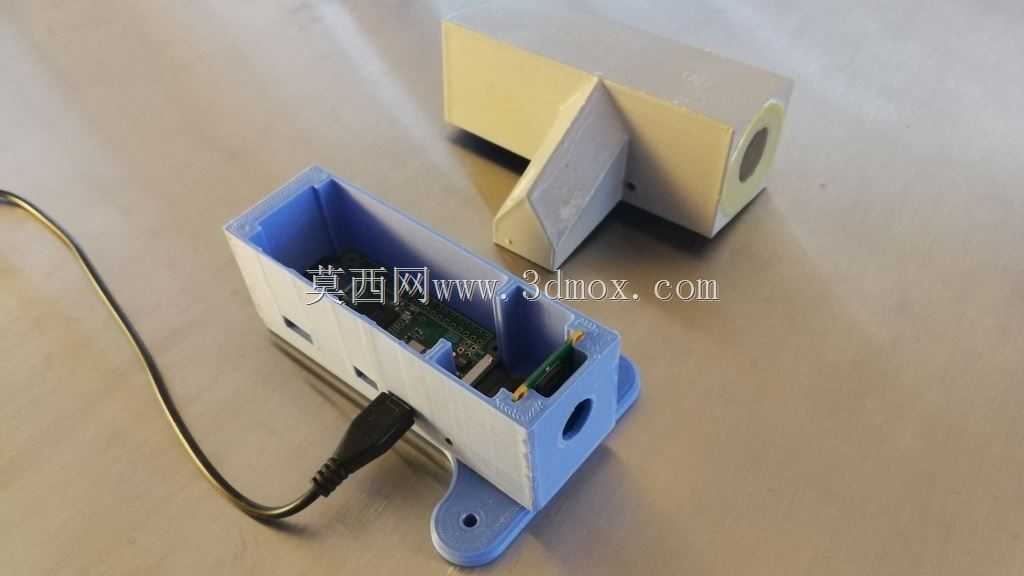

这款基于树莓派Zero与V2.1摄像头模组打造的户外摄像装置，核心定位是解决无人值守场景下的定点图像采集需求，常见于庭院周界监控、小型户外设备运行状态抓拍、户外植物生长周期记录、露天工位作业留痕等场景，无需布设专用供电与传输线路，依托嵌入式平台的低功耗特性即可长期稳定运行。设计之初首先考虑的是户外露天使用的防护需求，外壳采用分体式结构设计，分为主体容纳腔与斜向镜头端盖两部分，主体腔预留了树莓派Zero主板的安装定位柱，对应Micro USB供电接口位置开设了出线孔，孔位做了内高外低的斜向处理，避免雨水顺着线缆渗入腔体内部；镜头端盖采用45度斜向切面设计，既可以让镜头获得合适的俯拍视角，也能让落在端盖表面的雨水自然滑落，不会在镜头视窗区域形成积水遮挡画面。外壳的安装边界做了一体化延伸的固定耳，固定耳上预留了标准安装孔位，可以直接通过自攻螺丝固定在墙面、杆架或者设备外壳表面，不需要额外设计转接支架，安装时只需要将组装好主板与摄像头的主体腔体对准端盖扣合，再通过侧边的卡扣锁紧即可，后期维护拆解也不需要额外工具。腔体内部的空间做了精准的冗余预留，除了容纳树莓派Zero主板与摄像头排线之外，还预留了薄型导热垫的放置空间，可以将主板工作产生的热量传导到外壳表面散出，避免夏季户外高温环境下主板出现过热降频的问题；镜头视窗位置预留了圆形透光孔，孔位边缘做了限位台阶，可以粘贴薄型防水透明片，在不影响拍摄画质的前提下实现腔体的密封防护。考虑到户外使用的防磕碰需求，外壳的所有棱角都做了圆角过渡处理，没有尖锐的突出结构，既可以降低外力冲击对壳体的损伤，也能避免安装维护过程中划伤操作人员。装置的供电采用通用Micro USB接口，可以直接搭配普通5V低压电源或者太阳能低压供电模块使用，图像传输依托树莓派Zero的WiFi功能实现，不需要额外布设网线，部署时只需要选择有WiFi信号覆盖的点位固定设备，接通电源即可自动完成图像拍摄与上传工作，整套结构没有易损的活动部件，长期户外使用不需要频繁维护。
