七英寸电容式触控显示模组结构设计

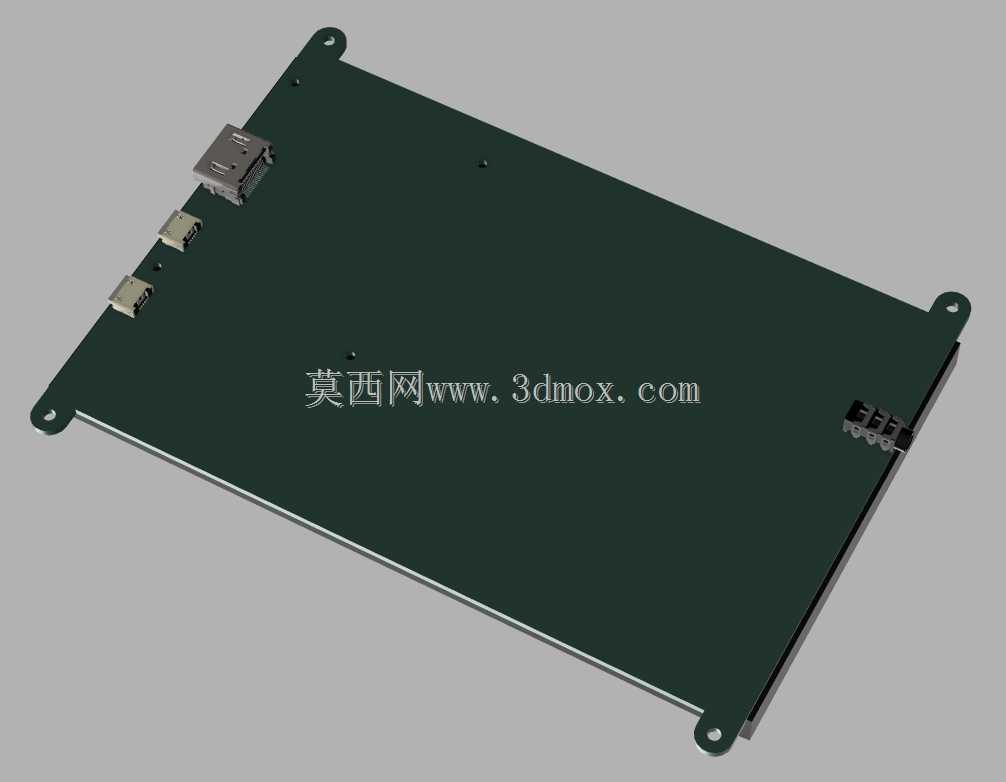

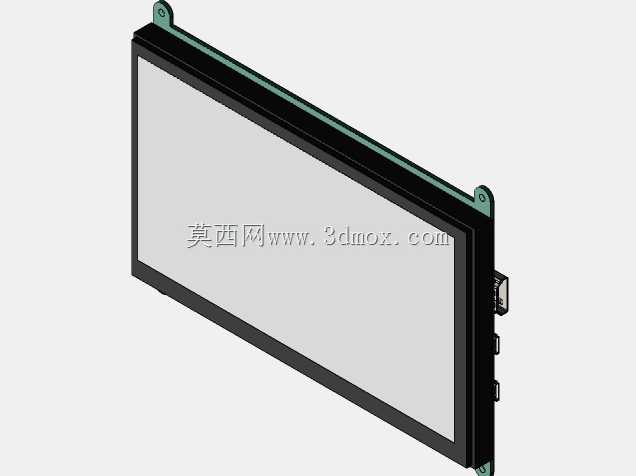

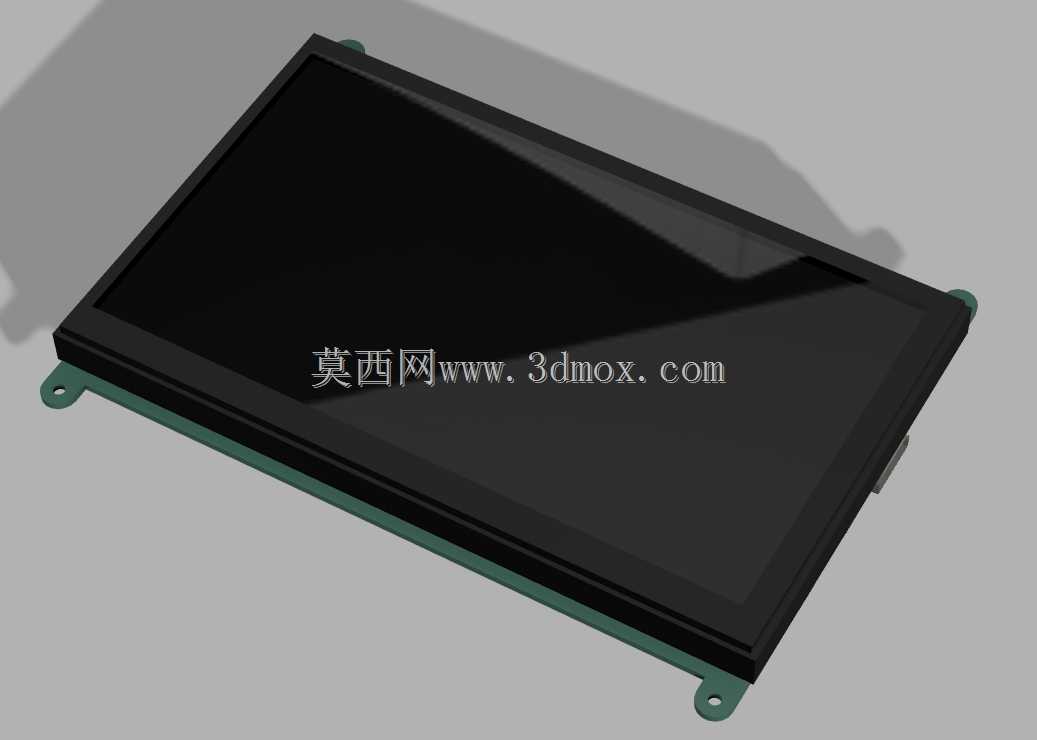

在嵌入式工业控制终端、小型人机交互设备、便携检测仪器的结构开发环节，触控显示模组的选型与安装适配一直是结构工程师需要重点考量的部分，这款七英寸电容触控屏的三维结构，刚好覆盖了这类部件选型建模时需要关注的核心安装边界与外形特征。从实际应用场景来看，这类尺寸的触控屏常被用在小型设备操作面板、桌面式检测仪器的交互端、嵌入式工控盒的显示面，相比更小尺寸的屏幕，它能承载更多的参数显示控件与触控操作区域，又不会占用过多的设备面板空间，适配多数紧凑型工业设备的面板布局需求。这款屏幕的分辨率为1024×600，电容式触控的方案支持多点触控操作，相比电阻屏更适合日常工业场景下的戴薄手套操作、频繁点选交互的使用需求，屏幕表面的触控层与显示层做了贴合处理，建模时还原了屏幕黑边的实际宽度，能帮助工程师在做面板开孔时精准计算视窗开口的尺寸，避免出现视窗遮挡显示区域或者漏出屏幕黑边过多影响外观的问题。从设计思路上看，这个模型做了合理的简化，没有还原屏幕内部的背光、驱动电路板等细碎结构，重点保留了外部安装需要用到的定位孔位、侧边接插件的位置与突出尺寸，对于整机结构设计来说，这类简化模型反而更实用——不需要加载冗余的内部结构数据，就能完成干涉检查、安装间隙校核的工作。模型还原了屏幕模组的整体厚度，包括屏幕边框的包边高度、背部PCB板的突出厚度，在做设备腔体布局时，可以直接根据这个厚度预留屏幕的安装空间，计算屏幕与内部主板、接线的安全间隙。侧边的接插件位置做了准确的还原，工程师在布线时可以提前预估排线的弯折半径，预留足够的走线空间，避免装配时出现排线弯折过度、接插件与周边结构件干涉的问题。安装孔位分布在屏幕模组的边角位置，建模时保留了孔位的实际孔径与沉台尺寸，做安装固定结构时，可以直接匹配对应的螺丝规格，设计对应的固定柱或者压片结构，不需要反复核对实物样品的孔位参数。在做面板嵌入式安装设计时，这个模型的外轮廓尺寸可以直接作为面板开孔的参考依据，配合屏幕边框的压边宽度，计算面板开孔的公差范围，保证装配后屏幕与面板贴合平整，不会出现缝隙不均或者屏幕突出面板过多的问题。对于做非标设备开发的工程师来说，这类标准化的屏幕模型能大幅减少前期建模的工作量，不需要对着实物样品逆向测绘每个尺寸，直接调用模型就能完成整机的布局设计，提前规避安装干涉、空间不足的问题，缩短项目的开发周期。
