16x2mm双抽头滚轮式音量调节电位计

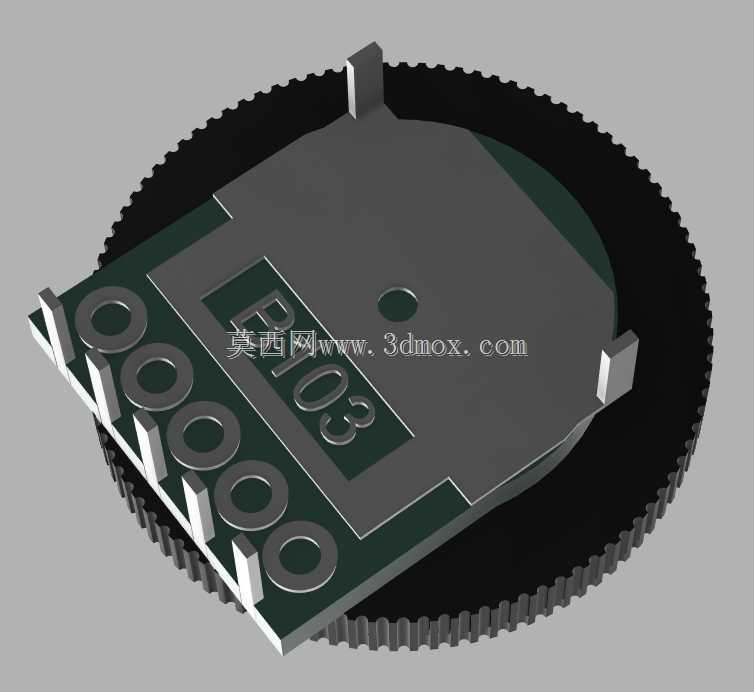

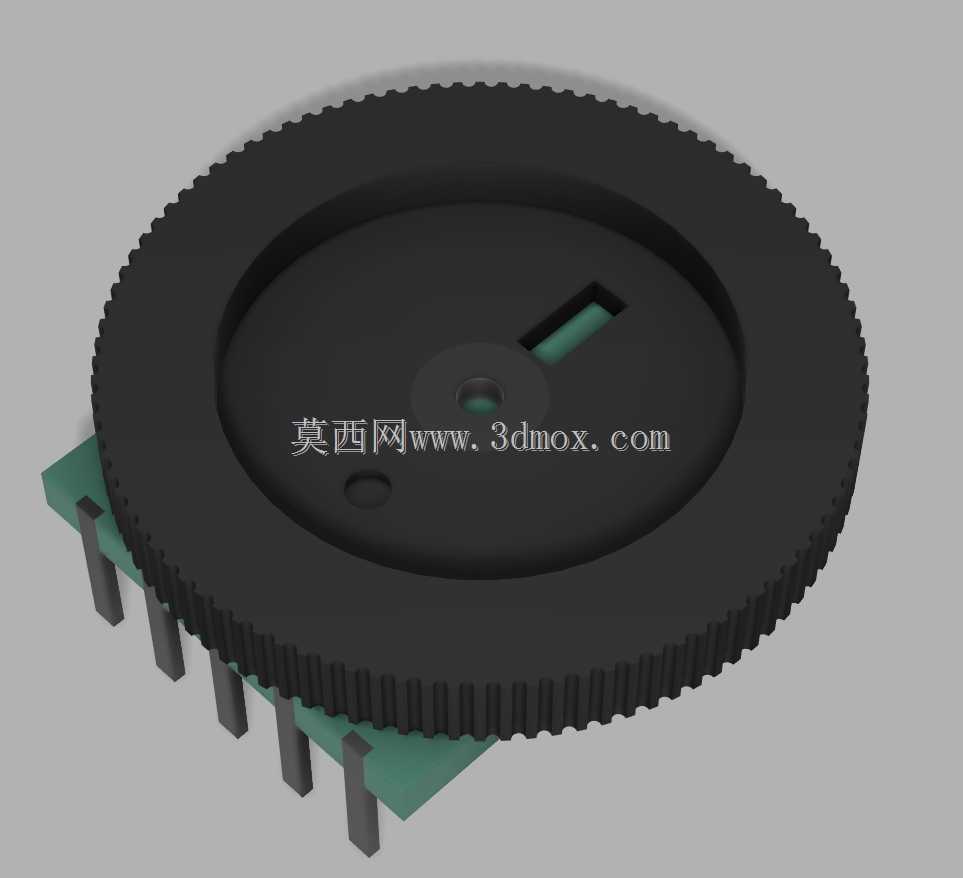

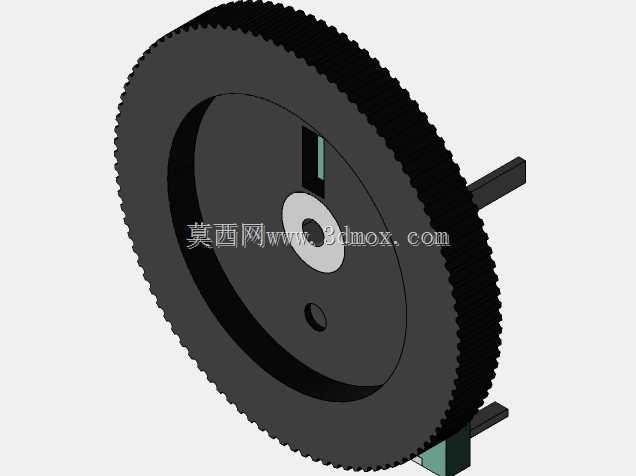

这类双抽头滚轮电位计最常出现在便携音频设备、小型功放、车载影音控制面板以及部分头戴耳机的调节模块上，核心作用是通过旋转带齿纹的滚轮改变电阻值，实现音频输出音量的线性调节，相比直滑式电位器更适合狭小安装空间内的盲操作场景，齿纹滚轮的阻尼反馈能让使用者无需目视即可完成音量档位的调整，在消费电子结构设计中应用十分广泛。从结构设计角度看，该电位计采用薄型化布局，整体厚度控制在2mm，主体直径16mm，完全适配便携设备内部紧凑的堆叠空间，安装时依靠侧边两个定位凸台完成PCB板上的位置固定，五个引脚对应电源、接地、两路抽头输出以及信号端，焊接时可直接对应PCB上预留的焊盘，无需额外设计固定支架，能有效降低整机结构的装配复杂度。滚轮边缘做了全周滚花处理，滚花的齿距经过匹配调试，既保证手指拨动时不会打滑，又不会因为齿距过密导致阻尼感过强影响调节手感，电位计主体的基座采用耐高温工程塑料材质，可耐受常规波峰焊的温度冲击，不会在焊接工序中出现基座变形、转轴卡滞的问题。双抽头的设计让该电位计可以同时适配两路音频信号的同步调节，或是实现平衡调节与音量调节的复合功能，相比单抽头电位计能减少PCB上的元件占用数量，进一步压缩电路部分的布局空间。建模过程中重点还原了滚轮的齿形细节、引脚的折弯角度以及定位凸台的尺寸公差，所有安装边界尺寸都按照实际量产元件的规格做了匹配，引脚伸出长度、凸台的高度与位置都严格对应实际元件的安装尺寸，可直接导入整机装配模型中做干涉检查，不需要额外调整尺寸参数。在做设备选型时，这类薄型滚轮电位计尤其适合对安装厚度有严格限制的产品，比如超薄便携播放器、颈挂式耳机的线控模块、小型桌面音箱的侧置调节区，安装时只需要在PCB上预留对应位置的焊盘与定位孔，外壳上开出对应滚轮的露出缺口即可，不需要额外设计复杂的传动结构来连接调节旋钮，滚轮直接突出外壳表面即可完成操作，能大幅简化整机的结构设计流程，减少装配环节的零件数量。
