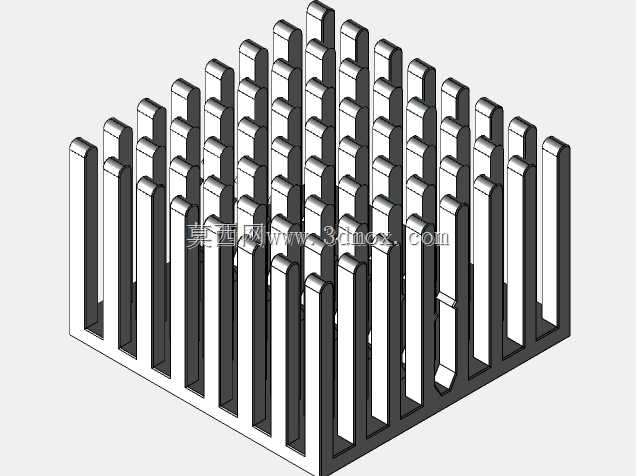

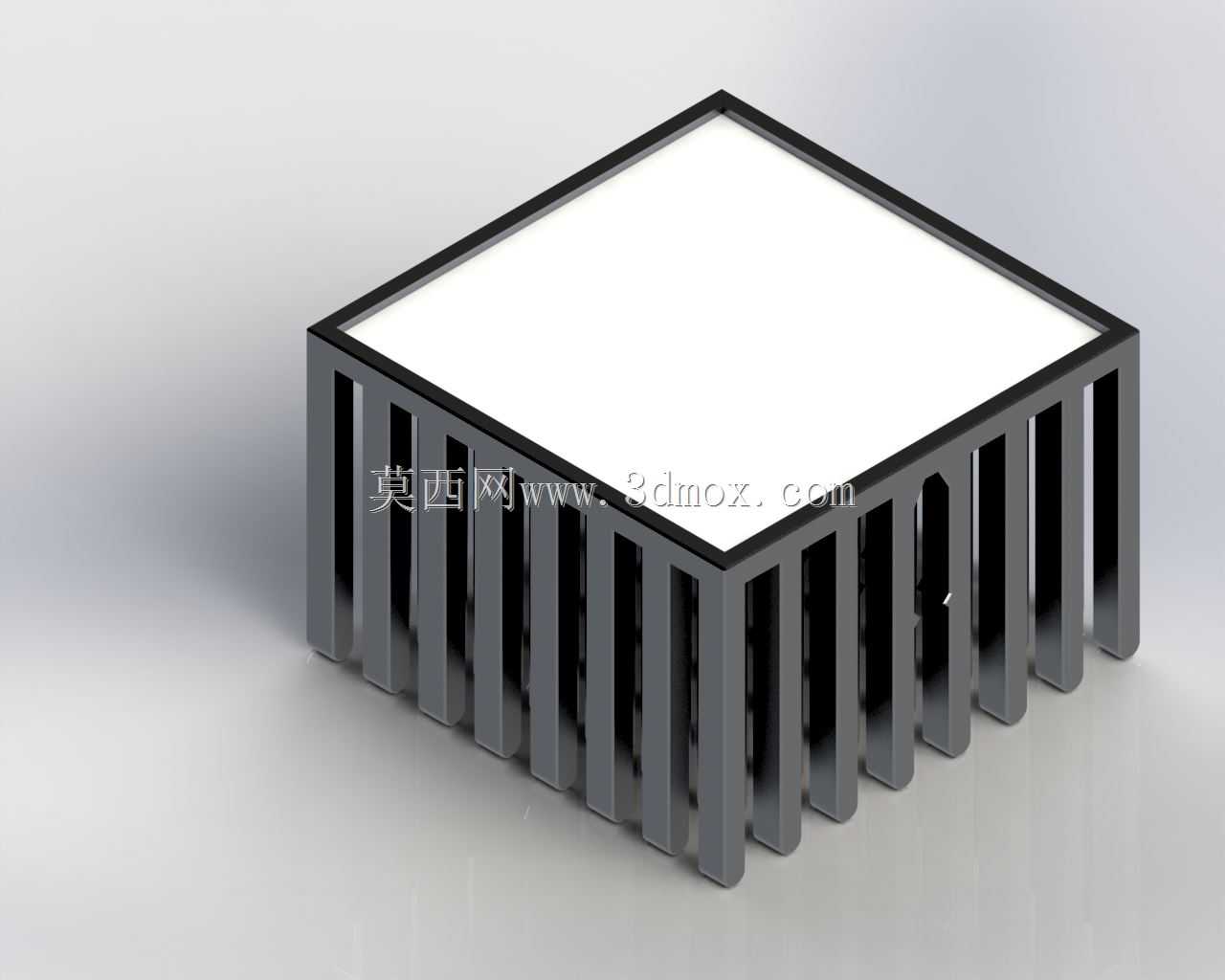

方形铝制BGA/FPGA芯片散热鳍片结构

在嵌入式硬件、工业控制板卡、消费电子主板的热设计环节，这类方形针鳍式铝制散热件是小尺寸高功耗芯片散热的常用选型，主要针对BGA、FPGA这类表面贴装的高密度封装器件，解决芯片工作时结温过高导致的降频、寿命缩短问题。不同于大尺寸设备的风冷模组，这类小型散热件不需要额外预留风扇安装空间，依靠自身鳍片与空气的自然对流完成热交换，也可根据工况搭配小尺寸轴流风扇提升散热效率，适配密闭性要求不高、空间紧凑的板载安装场景。从结构设计来看，整体采用等长宽的方正外形，长宽尺寸均为27毫米，整体高度18毫米，鳍片间隙为0毫米的密排针鳍结构，最大化在有限投影面积内拓展散热接触面积，黑色阳极氧化的表面处理一方面提升铝基材的抗腐蚀能力，另一方面提升表面热辐射效率，强化自然对流下的散热表现。安装方向支持水平、垂直两种布置方式，不会因为板卡安装朝向改变影响散热性能，安装时搭配指定型号的导热胶带直接贴合在芯片表面，不需要额外打孔固定，不会对PCB板造成机械应力损伤，适配所有表面交叉的芯片贴装场景，符合RoHS环保要求，可直接用于出口类电子设备的硬件配套。建模过程中需要严格控制鳍片的壁厚公差，避免壁厚不均导致的散热效率差异，同时要保证底部贴合面的平面度，确保和芯片表面的充分接触，减少接触热阻，鳍片的排布采用等间距均匀布置，避免出现通风死角，边角做小圆弧过渡处理，避免生产和安装过程中出现锐边划伤的问题。这类散热件的选型需要匹配芯片的功耗参数，27毫米见方的尺寸刚好覆盖常规BGA封装的芯片顶面，不会干涉周边的电容、电阻等贴装元器件，18毫米的高度也不会超出板卡周边的结构件限高，适合用在紧凑型工控机、嵌入式开发板、通信终端设备的板载散热场景，在自然对流工况下可满足功耗5-8W的芯片散热需求，搭配低转速风扇时可覆盖10-15W功耗的芯片散热需求。
