卡片式便携U盘三维结构设计

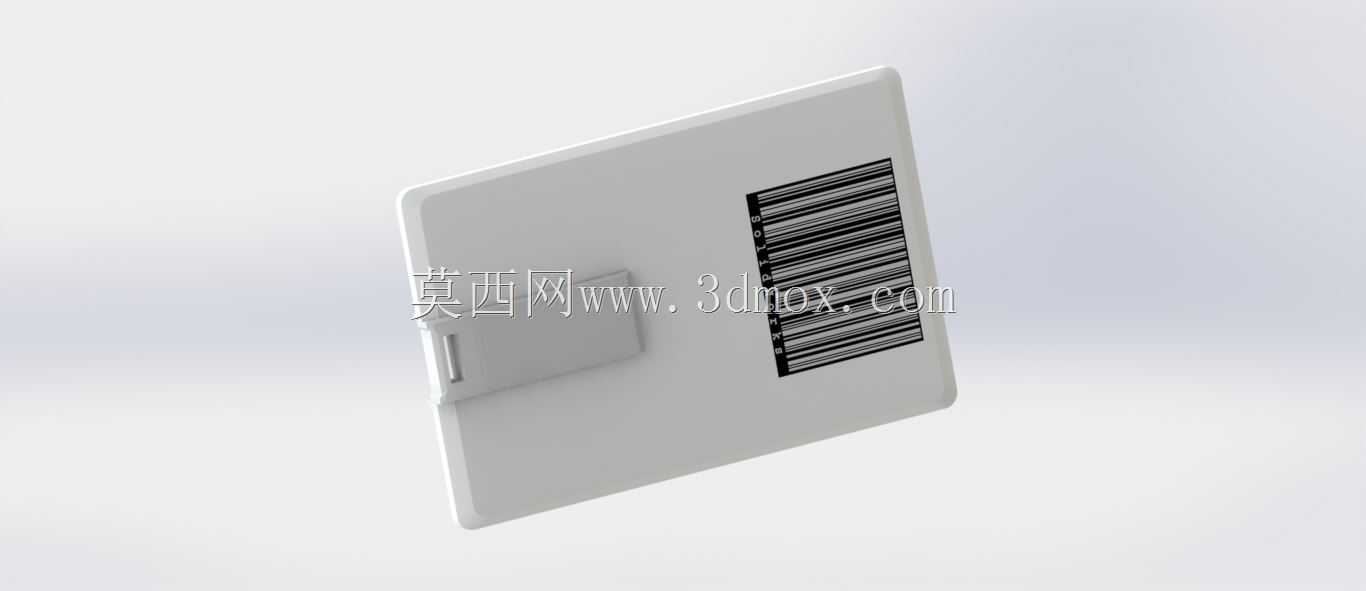

日常做设备调试、产线运维的工程师大多有过类似经历：揣着常规U盘在工装口袋里晃荡，要么被工具硌得外壳开裂，要么插拔时因为突出的壳体被周边线缆勾挂，甚至在调试紧凑控制柜时，突出的U盘会挡住相邻接口导致无法正常插接。这款卡片式U盘的设计，正是瞄准了这类工程现场的实际使用痛点，从结构形态上做了针对性优化。整体采用名片式薄型扁平结构，厚度控制在3mm以内，长宽尺寸与标准银行卡完全一致，可直接放入工牌卡套、钱包夹层，不会像常规U盘那样在口袋里形成凸起硌压物品，也避免了随身放置时被其他工具挤压损坏的问题。

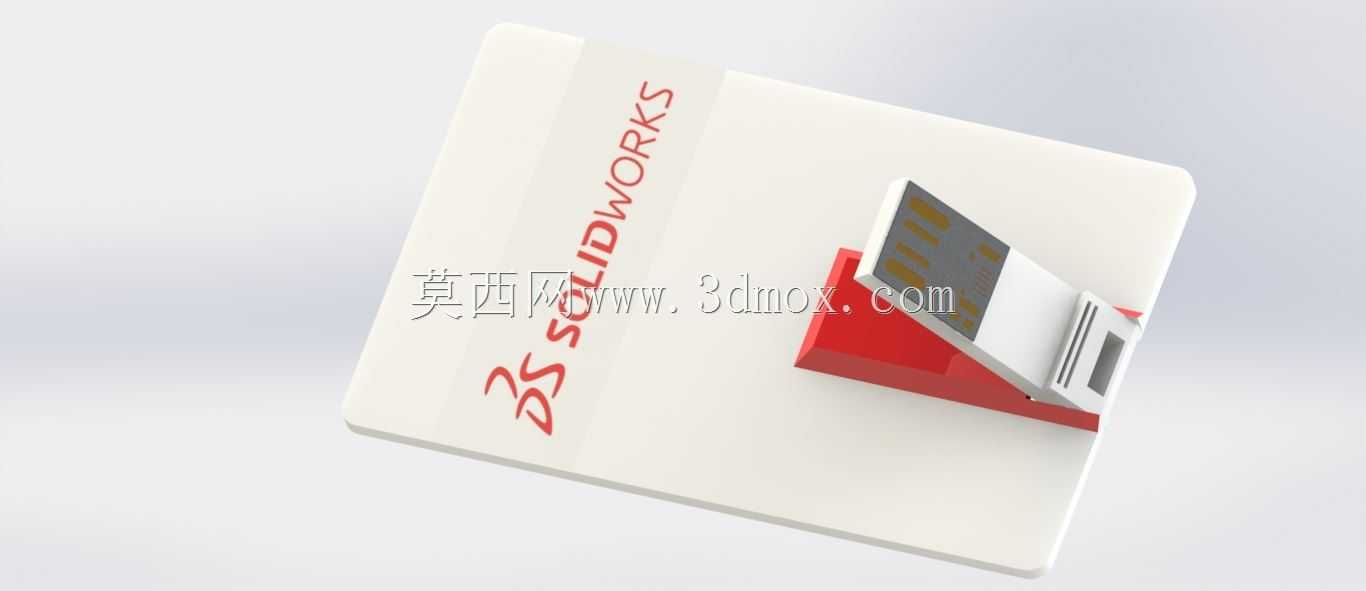

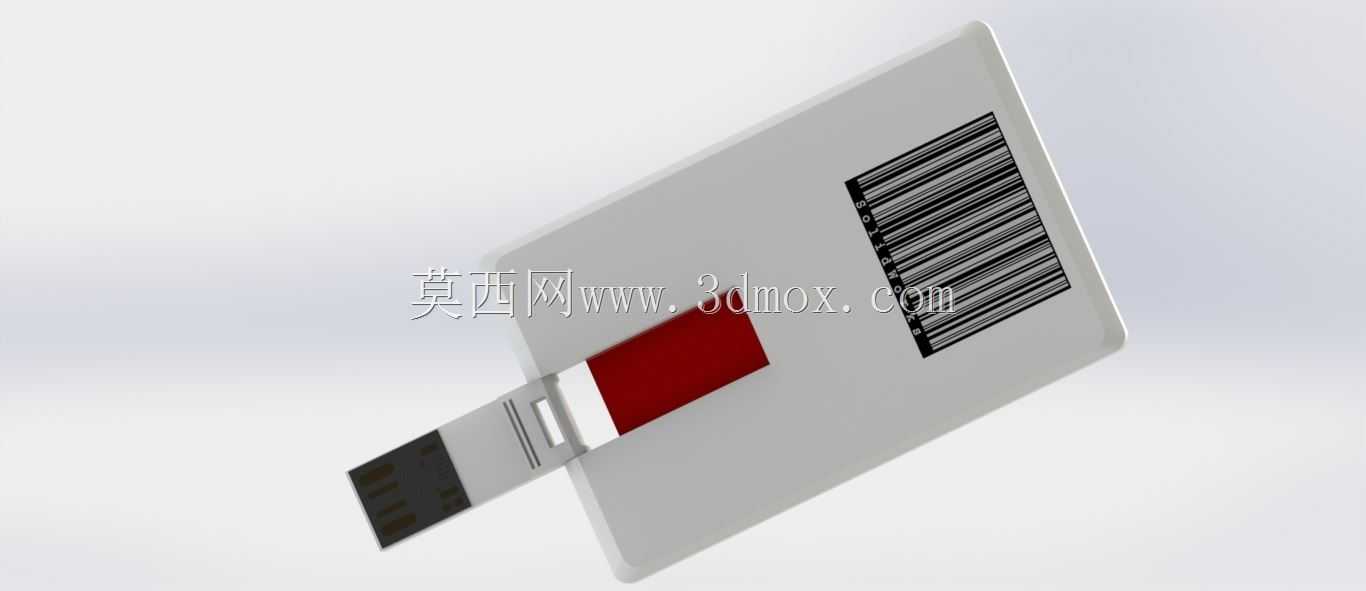

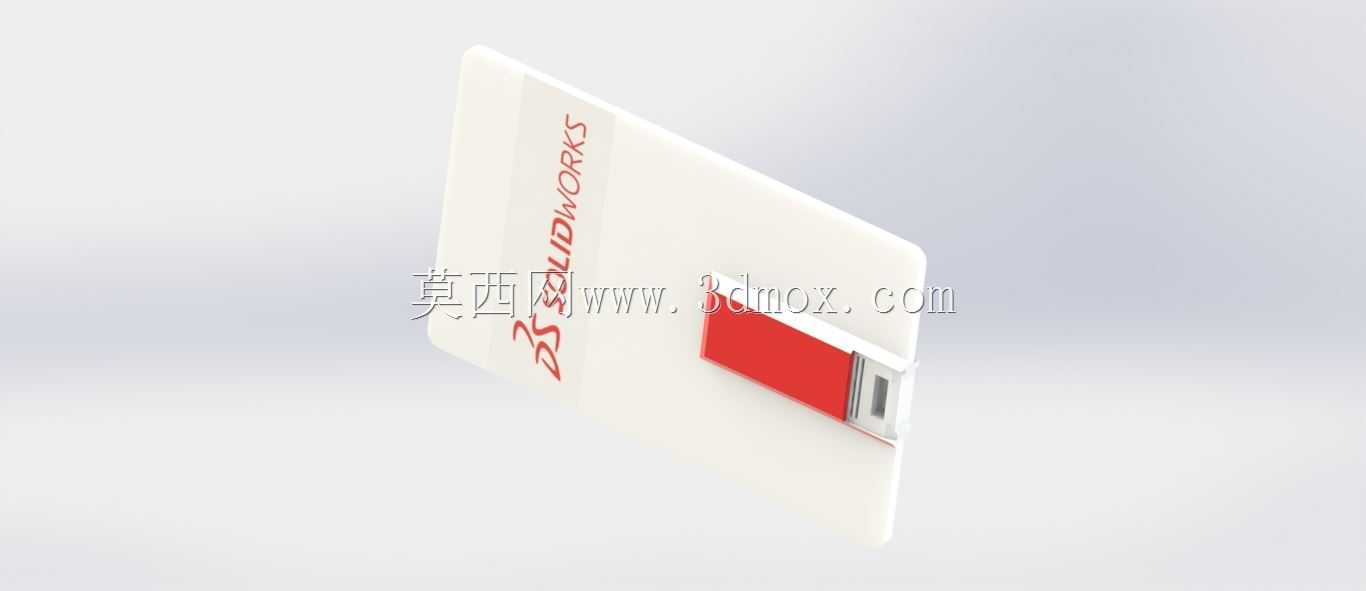

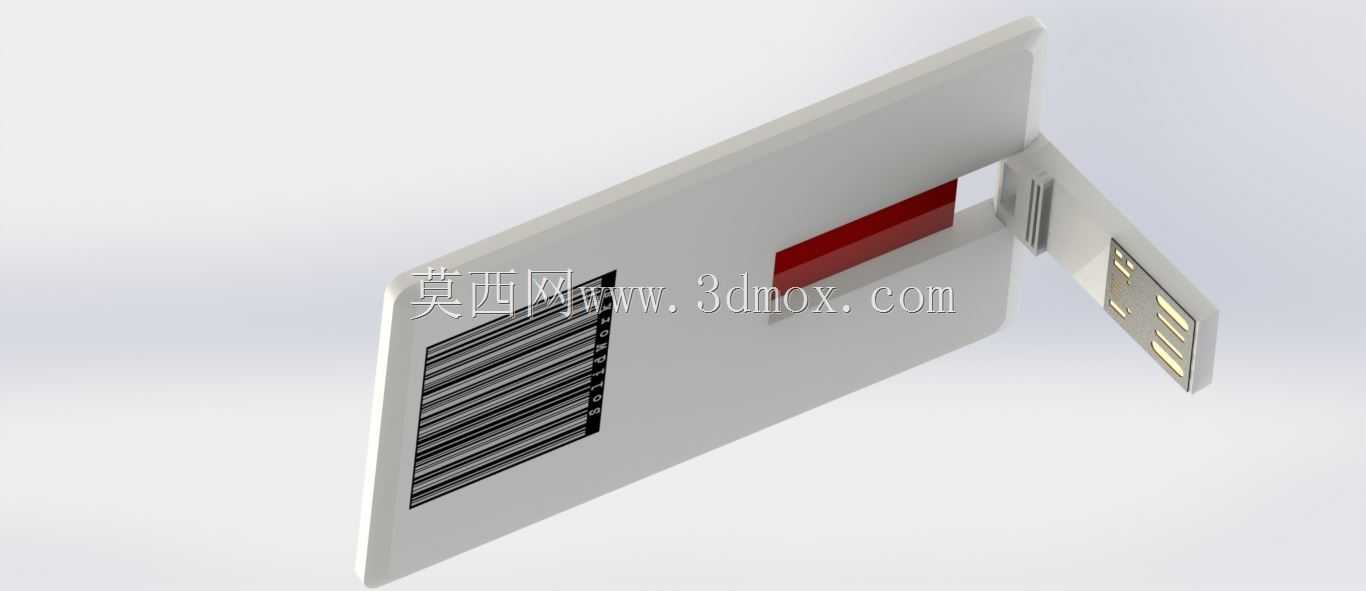

从功能实现逻辑来看，这款产品没有做多余的花哨结构，核心围绕便携性与接口可靠性展开。USB公头采用侧滑式收纳结构，未使用时整个金属接头完全藏入ABS壳体内部，无需额外配备保护帽，从根源上避免了保护帽丢失导致接头进灰、氧化的问题；滑出结构做了定位卡点，插接时不会因为推力导致接头回缩，保证数据传输过程中的连接稳定性。壳体表面做了细磨砂纹理处理，既可以避免手持插拔时打滑，也预留了足够的丝印区域，可根据使用场景印制设备编号、企业标识，适合工业现场做专用调试存储介质使用。

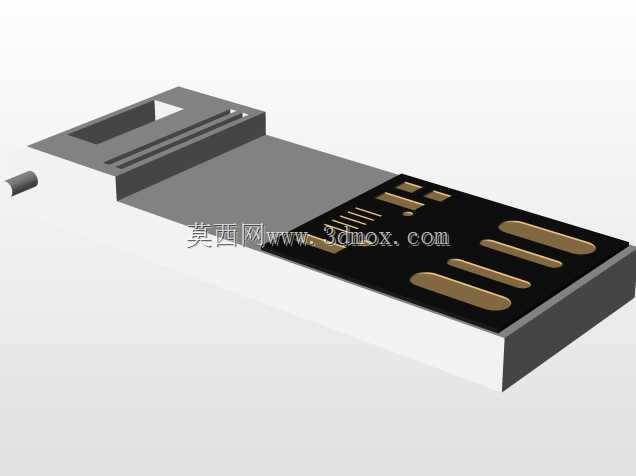

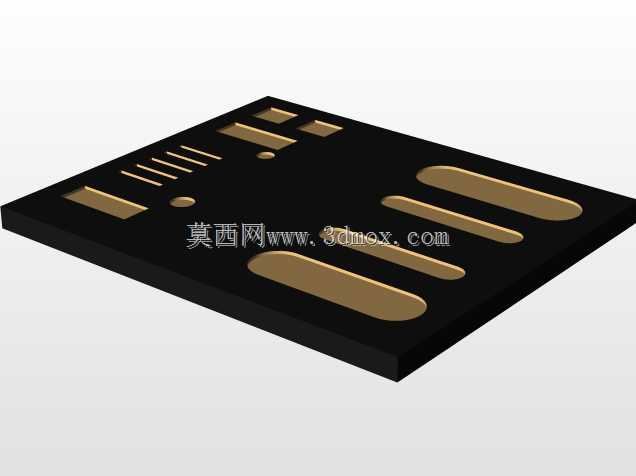

做结构建模时，首先要确定内部PCB板与存储芯片的堆叠边界，将闪存颗粒、主控芯片的排布完全贴合薄型壳体的内部空间，避免局部凸起影响整体平整度；滑轨道的设计要兼顾滑动顺畅度与长期使用的耐磨性，轨道与壳体采用一体化注塑成型，减少额外装配零件带来的公差累积。接口部分的金属外壳要严格遵循USB2.0/3.0的标准尺寸规范，保证插接时的配合间隙在标准公差范围内，不会出现插接过松导致接触不良、或是插接过紧损伤设备母口的问题。

实际应用场景中，这类薄型卡片U盘除了日常的文件存储、程序拷贝，还特别适合嵌入到小型设备的面板预留卡槽内，作为设备的固定存储介质使用——因为整体厚度薄，嵌入面板后不会突出设备表面，不会影响设备的整体外观与周边操作空间；也可作为工业设备的配套附件，随机交付给终端用户存储设备说明书、调试程序、参数备份文件，相比常规U盘更易收纳，也不易在设备运输、交付过程中遗失。建模过程中需要重点关注滑出结构的行程限位，保证接头滑出后外露尺寸完全符合USB接口的插接深度要求，同时壳体边缘做R0.5的圆角处理，避免薄型结构的锐边划伤使用者，整体装配公差控制在0.1mm以内，保证上下壳扣合后无明显缝隙，具备基础的防尘抗溅能力，适配工业现场的复杂使用环境。
